| Номер в госреестре | 91559-24 |
| Наименование СИ | Твердомеры Виккерса |
| Обозначение типа СИ | МН |
| Изготовитель | Общество с ограниченной ответственностью "РЕГАРД" (ООО "РЕГАРД"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 11.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры Виккерса МН (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с пунктом 3 ГОСТ Р ИСО 6507-1-2007.
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «CRAFTEST».
Принцип действия твердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в четырех сериях: МН-5, МН-10, МН-30 и МН-50,
отличающихся между собой диапазоном испытательных нагрузок.
Каждая серия твердомеров выпускается в десяти исполнениях:
MH-5V, MH-5VP, MH-5VPT, MH-5WPT, MH-5SPT, MH-5VA, MH-5VPA, MH-5VPTA, MH-5WPTA, MH-5SPTA;
MH-10V, MH-10VP, MH-10VPT, MH-10WPT, MH-10SPT, MH-10VA, MH-10VPA, MH-10VPTA, MH-10WPTA, MH-10SPTA;
MH-30V, MH-30VP, MH-30VPT, MH-30WPT, MH-30SPT, MH-30VA, MH-30VPA,
MH-30VPTA, MH-30WPTA, MH-30SPTA;
MH-50V, MH-50VP, MH-50VPT, MH-50WPT, MH-50SPT, MH-50VA, MH-50VPA,
MH-50VPTA, MH-50WPTA, MH-50SPTA,
Таблица 1 - Символы в обозначении исполнений и соответствующие им опции,
поддерживаемые в твердомерах
| Наличие опций в модификации твердомера | Символ |
| Стандартный экран управления | V |
| Увеличенный экран управления | W |
| Сенсорный экран управления | S |
| Наличие встроенного принтера | Р |
| Наличие автоматической турели | Т |
| Наличие цифровой камеры, внешнего программного обеспечения | А |
Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1-3.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.

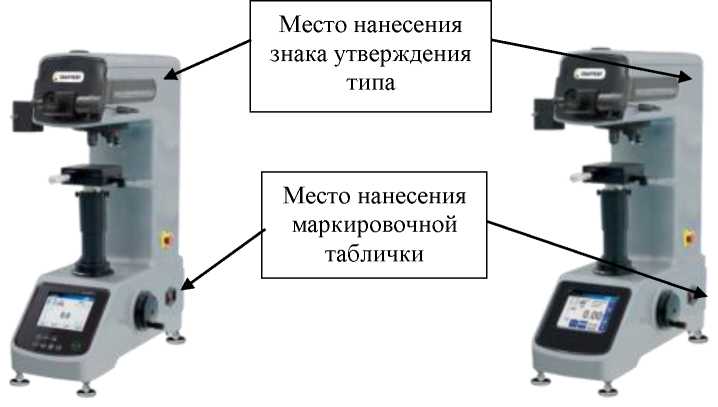

Рисунок 1 - Общий вид твердомеров Виккерса
MH-5WPT, MH-10WPT,
MH-30WPT, MH-50WPT MH-5WPTA, MH-10WPTA, MH-30WPTA, MH-50WPTA
Рисунок 2 - Общий вид твердомеров Виккерса
MH-5SPT, MH-5SPTA, MH-10SPT, MH-10SPTA, MH-30SPT, MH-30SPTA, MH-50SPT, MH-50SPTA
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички
Рисунок 3 - Общий вид твердомеров Виккерса
MH-5V, MH-5VP, MH-5VPT, MH-10V, MH-10VP, MH-10VPT, MH-30V, MH-30VP, MH-30VPT, MH-50V, MH-50VP, MH-50VPT MH-5VA, MH-5VPA, MH-5VPTA, MH-10VA, MH-10VPA, MH-10VPTA, MH-30VA, MH-30VPA, MH-30VPTA, MH-50VA, MH-50VPA, MH-50VPTA
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
| Таблица 2 - Идентификационные данные внешнего ' | ПО | |
| Идентификационные данные (признаки) | Значение * | |
| Идентификационное наименование ПО | Thixomet Pro, Thixomet MHT | Hardness tester |
| Номер версии (идентификационный номер) ПО | не ниже v. 3.000 | не ниже v. 1.000 |
| Цифровой идентификатор ПО (контрольная сумма | - | - |
| * В соответствии с заказом | ||
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
| Серия твердомеров | Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % |
| MH-5 | 1,961; 2,942; 4,903; 9,807; 19,61; 49,03 | ±1,0 |
| MH-10 | 2,942; 4,903; 9,807; 19,61; 49,03; 98,07 | |
| MH-30 | 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 | |
| MH-50 | 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
Таблица 4 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазон измерений твердости HV |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 | от 50 до 1500 |
Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса
| Обозначение шкалы твёрдости | Диапазон измерений твёрдости | HV | |||||||
| от 50 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров HV, (±) | |||||||||
| HV 0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10; HV20 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV30, HV50 | 3 | 5 | 6 | 6 | 6 | 7 | 8 | 9 | 10 |
Продолжение таблицы 5
| Обозначение шкалы твёрдости | Диапазон измерений твёрдости H | V | ||||||||
| св. 525 до 575 включ. | св. 575 до 625 включ. | св. 625 до 675 включ. | св. 675 до 725 включ. | св. 725 до 775 включ. | св. 775 до 825 включ. | св. 825 до 875 включ. | св. 875 до 925 включ. | св. 925 до 1075 включ. | св. 1075 до 1500 включ. | |
| Г | ределы допускаемой абсолютной погрешности твердомеров HV, | (±) | ||||||||
| HV0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10; HV20 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| HV30, HV50 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 20 | 26 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации | |
| температура окружающего воздуха, °С | от +15 до +35 |
| относительная влажность окружающего воздуха, %, не более | 80 |
| Параметры электрического питания | |
| напряжение переменного тока, В | от 207 до 253 |
| частота переменного тока, Гц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более | |
| длина | 500 |
| ширина | 380 |
| высота | 700 |
| Масса, кг, не более | 55 |
| П р и м е ч а н и е - возможна индикация результатов измерений твердости по шкале HV 3 | |
наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер Виккерса | MH-5 или МН-10, или МН-30, или МН-50 | 1 шт. |
| Персональный компьютер * | - | 1 шт. |
| Внешнее программное обеспечение * | - | 1 шт. |
| Цифровая камера* | - | 1 шт. |
| Принадлежности | - | 1 комплект |
| Руководство по эксплуатации | MH - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
приведены в документе MH - 01 РЭ «Твердомеры Виккерса МН. Руководство
по эксплуатации», глава 5 «Использование твердомера».
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть
1. Метод измерения;
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ТУ 26.51.62-010-03314874 - 2023 «Твердомеры Виккерса МН. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
