| Номер в госреестре | 91562-24 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | TUV |
| Изготовитель | "Beijing Purkinje General Instrument Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 12.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры TUV (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов (твердых и жидких) различного происхождения в ультрафиолетовом, видимом и инфракрасном участках спектра.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый образец или отражённого от исследуемого образца, к интенсивности излучения, падающего на исследуемый образец или прошедшего через контрольный образец.
Спектрофотометры выпускают в следующих модификациях: TUV6V, TUV400V, TUV6U, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS, TUV7, TUV7S, TUV7D, TUV7DS, TUV8DCS, TUV9DCS, TUV10DCS. Модификации отличаются конструкцией, метрологическими и техническими характеристиками.
Конструктивно спектрофотометры представляют собой настольные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе. Оптическая схема приборов - «псевдо-двухлучевая» (двухлучевая без кюветы сравнения) для модификаций TUV6V, TUV400V, TUV6U, TUV500, TUV600A, TUV7, TUV7S, TUV600AS, двухлучевая для модификаций TUV700A, TUV700AS, TUV7D, TUV7DS, TUV8DCS, TUV9DCS, TUV10DCS. Для разложения излучения в спектр для модификаций TUV6V, TUV400V, TUV6U, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS, TUV7, TUV7S, TUV7D, TUV7DS, TUV8DCS используется одинарный монохроматор, для модификаций TUV9DCS и TUV10DCS используется двойной монохроматор. В качестве источников излучения для модификаций TUV6V и TUV400V используется вольфрамовая галогенная лампа, для модификаций TUV6U, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS, TUV7, TUV7S, TUV7D, TUV7DS, TUV8DCS, TUV9DCS, TUV10DCS - система, состоящая из дейтериевой и вольфрамовой галогенной ламп. В качестве приемника излучения используется кремниевый фотодиод для модификаций TUV6V, TUV400V, TUV6U, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS, TUV7, TUV7S, TUV7D, TUV7DS и фотоэлектронный умножитель для модификаций TUV8DCS, TUV9DCS, TUV10DCS.
Корпус спектрофотометров изготовлен из металлических сплавов, пластика и окрашен в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенно-цифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.
Нанесение знака поверки на спектрофотометры не предусмотрено.
К данному типу средств измерений относятся спектрофотометры, выпускаемые под товарным знаком «SILab».
Общий вид спектрофотометров и мест нанесения знака утверждения типа представлен на рисунках 1 - 6. Место нанесения серийного номера на спектрофотометры представлено на рисунке 7.

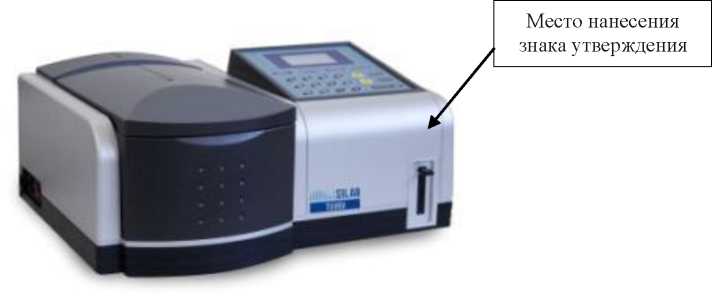

Рисунок 1 - Общий вид спектрофотометров модификаций TUV6U и TUV6V
Рисунок 2 - Общий вид спектрофотометров модификаций TUV400V и TUV500
Место нанесения знака утверждения
Место нанесения
утверждения типа
Рисунок 3 - Общий вид спектрофотометров модификаций TUV7, TUV7S, TUV7D и TUV7DS
знака

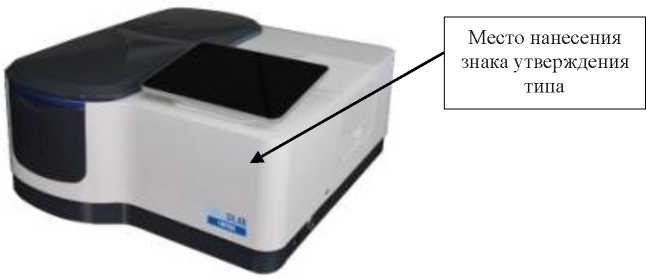

Рисунок 4 - Общий вид спектрофотометров модификаций
TUV600A, TUV600AS, TUV700A и TUV700AS
Место нанесения
утверждения типа
Рисунок 5 - Общий вид спектрофотометров модификации TUV8DCS
знака
Место нанесения знака утверждения типа
Рисунок 6 - Общий вид спектрофотометров модификаций TUV9DCS и TUV10DCS
Серийный номер спектрофотометра
Рисунок 7 - Место нанесения серийного номера на спектрофотометры
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрофотометры модификаций TUV6V, TUV6U, TUV7, TUV7S, TUV7D, TUV7DS оснащены встроенным программным обеспечением (далее - ПО) и могут управляться с помощью терминала с ЖК-дисплеем и буквенно-цифровой клавиатурой.
Спектрофотометры модификаций TUV400V, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS оснащены встроенным ПО и могут управляться с помощью сенсорного терминала.
Также спектрофотометры модификаций TUV6V, TUV6U, TUV7, TUV7S, TUV7D, TUV7DS, TUV400V, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS оснащаются внешним ПО «UVWin», которое устанавливается на персональный компьютер.
Спектрофотометры модификаций TUV8DCS, TUV9DCS, TUV10DCS оснащены внешним ПО «UVWin», которое устанавливается на персональный компьютер.
Встроенное ПО и внешнее ПО «UVWin» позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты встроенного и внешнего ПО «UVWin» от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_________________________________________
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | внешнее ПО | |
| Идентификационное наименование ПО | - | UVWin |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0* | 1.1.1* |
| Цифровой идентификатор ПО | - | - |
| * После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| TUV6V TUV400V | TUV6U TUV500 TUV600A TUV600AS TUV7 TUV7S TUV700A TUV700AS TUV7D TUV7DS | TUV8DCS TUV9DCS TUV10DCS | |
| Диапазон длин волн, нм | от 325 до 1100 | от 190 до 1100 | от 190 до 900 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ±2 | ±1 | |
| Диапазон измерений спектрального коэффициента направленного пропускания,% | от 0 до 100 | ||
| Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания,% | ±1,0 | ||
Таблица 3 - Основные технические характеристики спектрофотометров модификаций
TUV6V и TUV6U
| Наименование характеристики | Значение |
| Оптическая схема | Псевдо-двухлучевая |
| Спектральная ширина щели, нм | 2 |
| Диапазон показаний оптической плотности, Б | от -0,3 до 3 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 125 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 230±23 50±1 |
| Габаритные размеры, мм, не более -высота -длина -ширина | 330 560 510 |
| Масса, кг, не более | 17 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
Таблица 4 - Основные технические характеристики спектрофотометров модификаций TUV7, TUV7S, TUV7D, TUV7DS
| Наименование характеристики | Значение для модификации | |||
| TUV7 | TUV7S | TUV7D | TUV7DS | |
| Оптическая схема | Псевдо-двухлучевая | Двухлучевая | ||
| Спектральная ширина щели, нм | 2 | 0,5; 1,0; 2,0; 5,0 | 2 | 0,5; 1,0; 2,0; 5,0 |
| Диапазон показаний оптической плотности, Б | от -0,3 до 3 | |||
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 125 | |||
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 230±23 50±1 | |||
| Габаритные размеры, мм, не более -высота -длина -ширина | 250 710 610 | |||
| Масса, кг, не более | 36 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 | |||
Таблица 5 - Основные технические характеристики спектрофотометров модификаций TUV400V, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS
| Наименование характеристики | Значение для модификации | |||||
| TUV400V | TUV500 | TUV600A | TUV700A | TUV600AS | TUV700AS | |
| Оптическая схема | Псевдо-двухлучевая | Двухлучевая | Псевдо-двухлучевая | Двухлучевая | ||
| Спектральная ширина щели, нм | 2 | 0,2; 0,5; 1,0; 2,0; 5,0 | ||||
| Диапазон показаний оптической плотности, Б | от -0,3 до 3 | от -4 до 4 | ||||
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 125 | |||||
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 230±23 50±1 | |||||
| Габаритные размеры, мм, не более -высота -длина -ширина | 210 470 400 | 280 520 580 | ||||
| Масса, кг, не более | 11 | 28 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 | |||||
Таблица 6 - Основные технические характеристики спектрофотометров модификации TUV8DCS
| Наименование характеристики | Значение |
| Оптическая схема | Двухлучевая |
| Спектральная ширина щели, нм | от 0,1 до 5 |
| Диапазон показаний оптической плотности, Б | от -4 до 4 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 125 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 230±23 50±1 |
| Габаритные размеры, мм, не более -высота -длина -ширина | 280 550 590 |
| Масса, кг, не более | 43 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
Таблица 7 - Основные технические характеристики спектрофотометров модификаций TUV9DCS и TUV10DCS
| Наименование характеристики | Значение |
| Оптическая схема | Двухлучевая |
| Диапазон показаний длин волн, нм | от 185 до 900 |
| Спектральная ширина щели, нм | от 0,1 до 5 |
| Диапазон показаний оптической плотности, Б | от -6 до 6 |
| Диапазон показаний спектрального коэффициента направленного пропускания, % | от 0 до 125 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 230±23 50±1 |
| Габаритные размеры, мм, не более -высота -длина -ширина | 310 910 640 |
| Масса, кг, не более | 62 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
наносится на лицевую панель спектрофотометров в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр | TUV | 1 шт. |
| Программное обеспечение | UVWin | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Персональный компьютер* | - | 1 шт. |
| Методика поверки | - | 1 экз. |
| * По заказу | ||
- глава 3 «Операции» документа «Спектрофотометры TUV6U, TUV6V. Руководство по эксплуатации»;
- глава 4 «Управление прибором» документа «Спектрофотометры TUV400V, TUV500, TUV600A, TUV600AS, TUV700A, TUV700AS. Руководство по эксплуатации»;
- глава 3 «Фотометрическое измерение», глава 4 «Сканирование спектра» документа «Спектрофотометры TUV7, TUV7S, TUV7D, TUV7DS. Руководство по эксплуатации»,
- глава 1 «Введение», глава 5 «Управление прибором» документа «Спектрофотометр TUV8DCS. Руководство по эксплуатации»;
- глава 1 «Введение», глава 5 «Управление прибором» документа «Спектрофотометры TUV9DCS, TUV10DCS. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Т ехническая документация производителя «Beijing Purkinje General Instrument Co., Ltd.», Китай;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
| Зарегистрировано поверок | 19 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
