Государственный реестр средств измерений

Станции зарядные для электротранспорта E-PROM, 91565-24

91565-24
Станции зарядные для электротранспорта E-PROM (далее - станции) предназначены для измерений воспроизводимых силы, напряжения постоянного тока для зарядки аккумуляторных батарей электромобилей.
Карточка СИ
Номер в госреестре 91565-24
Наименование СИ Станции зарядные для электротранспорта
Обозначение типа СИ E-PROM
Изготовитель Общество с ограниченной ответственностью "ЭНЕРГОИННОВАЦИИ" (ООО "ЭНЕРГОИННОВАЦИИ"), Республика Татарстан, г. Зеленодольск
Год регистрации 2024
Срок свидетельства 12.03.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Станции зарядные для электротранспорта E-PROM (далее - станции) предназначены для измерений воспроизводимых силы, напряжения постоянного тока для зарядки аккумуляторных батарей электромобилей.

Описание

Принцип действия станций основан на преобразовании входного напряжения и силы переменного тока от сети питания в стабилизированные силу и напряжение постоянного тока на выходе станции.

Конструктивно станции выполнены в металлическом корпусе, покрытом порошковой краской. Корпуса станций выпускаются в двух исполнениях, отличающихся цветом. На передней стороне корпуса находятся сенсорная панель управления, на которую выводятся сообщения для управления режимами зарядки, кнопка аварийного отключения, кабели с коннекторами для зарядки электромобиля.

В состав станций входят:

- модули управления (контроллеры);

- силовые блоки (выпрямители);

- аппараты электрической защиты;

- система вентиляции-обогрева;

- антенна;

- Wi-Fi модем (опционально);

- POS-терминал (опционально);

- вводной (входной) счетчик коммерческого учета электроэнергии (опционально);

- DC коннекторы: CHAdeMO, CCS Combo 2, GB/T.

Станции выпускаются в модификациях E-PROM 60, E-PROM 80, E-PROM 90, E-PROM 100, E-PROM 120, E-PROM 150, E-PROM 200, E-PROM 300, отличающихся выходной мощностью.

Заводской номер наносится на маркировочную табличку на заднюю панель корпуса любым технологическим способом в виде цифрового кода.

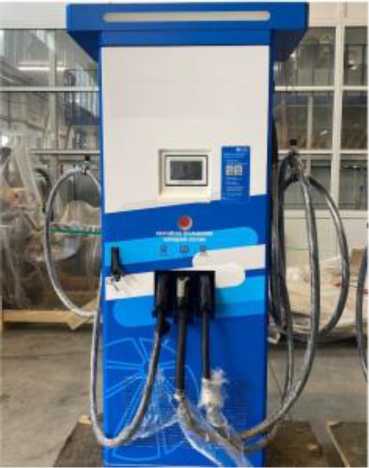

Общий вид станций с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на станции не предусмотрено. Пломбирование мест настройки (регулировки) станций не предусмотрено.

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 1 - Общий вид станций в двух исполнениях корпуса с указанием места нанесения знака утверждения типа, места нанесения заводского номера

Программное обеспечение

Программное обеспечение (далее - ПО) станций является встроенным.

Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части.

Метрологические характеристики станций нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО станций приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

12.х-хх-хх

Цифровой идентификатор ПО

-

Примечание - х-хх-хх - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений воспроизводимого напряжения постоянного тока, В

от 200 до 1000

Пределы допускаемой относительной погрешности измерений воспроизводимого напряжения постоянного тока, %

±0,5

Диапазон измерений воспроизводимой силы постоянного тока, А

от 5 до 250

Пределы допускаемой относительной погрешности измерений воспроизводимой силы постоянного тока, %

±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- номинальное напряжение переменного тока, В

- номинальная частота переменного тока, Гц

380

50

Потребляемая мощность, кВт, не более

300

Габаритные размеры (высотахширинахглубина), мм, не более

2200x755x945

Масса, кг, не более

500

Рабочие условия измерений:

- температура окружающей среды, °С

- относительная влажность при температуре +15 °С, %, не более

от -45 до +50 75

Средняя наработка на отказ, ч

250000

Средний срок службы, лет

15

Знак утверждения типа

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Станция зарядная для электротранспорта

E-PROM

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ТУ 27.11.50.120-46703284-2022 «Станции зарядные для электротранспорта E-PROM. Технические условия».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.11.2024
