Трансформаторы тока ТФЗМ 110Б-УХЛ1, 91567-24

Назначение

Трансформаторы тока ТФЗМ 110Б-УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы тока состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.

Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию - механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.

Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на которой укреплена табличка технических данных.

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-УХЛ1 зав. № 1427, 1428, 1429, 1430, 1431, 1433, 1779, 1780, 1781.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.

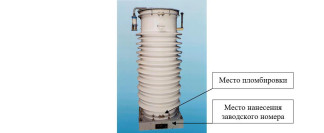

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность

аблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
