| Номер в госреестре | 91570-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная |
| Обозначение типа СИ | АИИС-37-05 |
| Изготовитель | Филиал Публичного акционерного общества "ОДК-Сатурн" - Омское Моторостроительное конструкторское бюро (Филиал ПАО "ОДК-Сатурн" - ОМКБ), Ярославская обл., г. Рыбинск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная АИИС-37-05 (далее -ИС) предназначена для измерений и контроля параметров изделий: атмосферного давления; виброускорения; дифференциального и избыточного давления газов и жидкостей; массового расхода топлива; напряжения постоянного тока; относительной влажности воздуха; силы постоянного тока; силы тяги; температуры газов и жидкостей; частоты вращения.
Принцип действия ИС основан на преобразовании измеряемых величин первичными преобразователями в электрические сигналы, последующем аналого-цифровом преобразовании электрических сигналов в цифровой код и передаче измерительной информации на персональный компьютер автоматизированного рабочего места оператора (далее - ПК АРМ) для отображения и обработки.
ИС имеет модульную конструкцию и представляет собой информационно-измерительную систему с централизованным управлением и распределенной функцией измерений. ИС построена на базе комплекса измерительно-вычислительного MIC-036R (рег. № 20859-09) и комплекса измерительного магистрально-модульного MIC-140/96 (рег. № 46517-21).
ИС состоит из восьми модулей, включающих в себя соответствующие измерительные каналы (далее - ИК):
- модуль измерений динамических параметров (МИДП);
- модуль измерений выходных электрических сигналов датчиков двигателей и каналов телеметрии (МИВС);
- модуль измерений температуры (МИТ);
- модуль измерений параметров окружающей среды (МИПОС);
- модуль измерений давления (МИД);
- модуль измерений массового расхода топлива (МИРТ);
- модуль измерений силы от тяги двигателя (МИС);
- модуль измерений частоты вращения ротора (МИЧВР).
ИК МИДП состоит из следующих элементов:
- вибропреобразователь АВС 136 (рег. № 24035-02);
- модуль МС-201+МР-07 комплекса измерительно-вычислительного MIC-036R;
- ПК АРМ.
ИК МИВС состоят из следующих элементов:
- шунты измерительные стационарные 75ШИП (рег. № 64608-16);
- модули МС-227С2, МС-227К1, MC-227U1, MC-227U2 комплекса измерительновычислительного MIC-036R;
- ПК АРМ.
ИК МИТ состоят из следующих элементов:
- термопреобразователи сопротивления ТСП 9203 (рег. № 14238-94) или термопары типов ТХА (К), ТХК (L) с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001;
- модули MC-227R3 MC-227U1 комплекса измерительно-вычислительного MIC-036R или комплекс измерительный магистрально-модульный MIC-140/96;
- ПК АРМ.
ИК МИПОС состоят из следующих элементов:
- барометр рабочий сетевой БРС-1М-1 (рег. № 16006-97) или преобразователь влажности Rotronic HF5 (рег. № 64197-16);
- модуль МС-227С2 комплекса измерительно-вычислительного MIC-036R;
- ПК АРМ.
ИК МИД состоят из следующих элементов:
- преобразователи давления измерительные АИР-10 (рег. № 31654-19) или преобразователи давления измерительные АИР-20/М2 (рег. № 63044-16) или преобразователи давления измерительные ЭЛЕМЕР-АИР-30М (рег. № 67954-17) или датчики давления Метран-100 (рег. № 22235-08) или преобразователи давления измерительные DMP 333 (рег. № 56795-14);
- модули МС-114С2, МС-227С2, MC-227U1 комплекса измерительно-вычислительного MIC-036R;
- ПК АРМ.
ИК МИРТ состоит из следующих элементов:
- расходомер массовый Promass 83 (рег. № 15201-11);
- модули MC-114C2, MC-227U1 комплекса измерительно-вычислительного MIC-036R;
- ПК АРМ.
ИК МИС состоят из следующих элементов:
- динамометрическая платформа, установленная на упругих лентах сжатия, работающих при незапущенном двигателе на сжатие, и стендовое градуировочное устройство;
- модуль MC-114C2 комплекса измерительно-вычислительного MIC-036R;
- ПК АРМ.
ИК МИЧВР состоит из следующих элементов:
- модуль МС-451+МЕ-401 комплекса измерительно-вычислительного MIC-036R;
- ПК АРМ.
К ИС данного типа относится ИС с заводским номером 01. Заводской номер, обеспечивающий идентификацию ИС, нанесен на корпус монитора ПК АРМ в виде наклейки.
Общий вид ПК АРМ с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Общий вид приборных шкафов представлен на рисунке 2.
Система автоматизированная информационно-измерительная АИИС-37-05
Зав. № 01

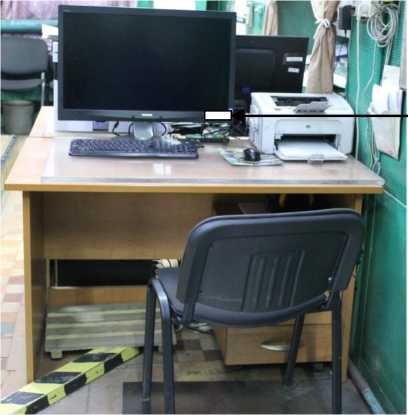

Рисунок 1- Общий вид ПК АРМ с указанием места нанесения заводского номера и знака утверждения типа

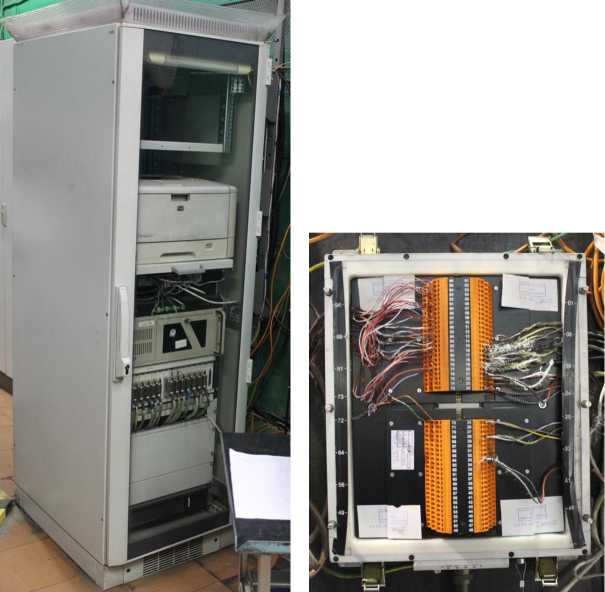

Р и с у н о к 2 - Общий вид приборных шкафов
Защита от несанкционированного доступа к компонентам ИС обеспечивается ограничением доступа к месту ИС и запиранием приборных шкафов на замок.
Нанесение знака поверки на ИС не предусмотрено.
Программное обеспечение ИС включает общее программное обеспечение (далее -ОПО) и специальное программное обеспечение (далее - СПО).
ОПО представлено операционной системой MS Windows 10 «Корпоративная» (64-разрядная).
СПО представлено программой управления комплексами MIC «Recorder», которая обеспечивает выполнение следующих функций:
- сбор и обработка данных результатов измерений параметров изделий;
- сбор и обработка данных состояния технологических устройств;
- визуализация и оценка полученной измерительной информации;
- мониторинг управления испытанием;
- технологическая блокировка и защита; логическое управление; хранение результатов измерений.
Метрологически значимой частью СПО «Recorder» является метрологический модуль «scales.dll».
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер ПО) | 1.0.0.8 |
| Цифровой идентификатор ПО | 24СВС163 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Влияние ПО учтено при нормировании метрологических характеристик ИС.
Т а б л и ц а 2 - Метрологические характеристики
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 1 | Вибрация двигателя | СКЗ виброускорения | от 0,1 до 16000 м/с2 | от 0,1 до 50 мм/с | 6: ± 12,0 % |
| 2 | Выходное напряжение датчика частоты вращения | Напряжение постоянного тока | от 0 до 6,5 В | от 0 % до 100 % | у(ВПИ): ± 0,15 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 3 | Выходное напряжение датчика давления воздуха за КВД | Напряжение постоянного тока | от 0 до 6,5 В | от 0 % до 100 % | у(ВПИ): ± 0,15 % |
| 4 | Выходное напряжение канала телеметрии температуры выходящих газов | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ± 0,15 % |
| 5 | Выходное напряжение канала телеметрии положения дозатора | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 100 % | у(ВПИ): ± 0,15 % |
| 6 | Выходное напряжение канала телеметрии температуры воздуха за КНД | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ± 0,15 % |
| 7 | Напряжение управляющего сигнала | Напряжение постоянного тока | от 0 до 6,5 В | от 0 % до 100 % | у(ВПИ): ± 0,15 % |
| 8 | Выходное напряжение датчика импульсов | Напряжение постоянного тока | от 0 до 6,5 В | от 0 % до 100 % | у(ВПИ): ± 0,15 % |
| 9 -12 | Выходное напряжение дискретных команд запуска КРД | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ± 0,15 % |
| 13 | Выходное напряжение положения иглы дозатора | Напряжение постоянного тока | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ± 0,10 % |
| 14 | Напряжение управляющего сигнала | Напряжение постоянного тока | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ± 0,10 % |
| 15 | Напряжение сигналов 1 группы | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ± 0,15 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 16 | Напряжение сигналов 2 группы | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ± 0,15 % |
| 17 | Выходное напряжение 1 канала телеметрии БВПР | Напряжение постоянного тока | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ± 0,10 % |
| 18 | Выходное напряжение 2 канала телеметрии БВПР | Напряжение постоянного тока | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ± 0,10 % |
| 19 | Напряжение БП стендовый +6 В БВПР | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 6,5 В | у(ВПИ): ± 0,15 % |
| 20 | Напряжение 1 к БВПР +27 В | Напряжение постоянного тока | от 0 до 50 В | от 0 до 50 В | у(ВПИ): ± 0,25 % |
| 21 | Напряжение 2 к БВПР +27В | Напряжение постоянного тока | от 0 до 50 В | от 0 до 50 В | у(ВПИ): ± 0,25 % |
| 22 | Напряжение «Г енератор Г отов» 1 | Напряжение постоянного тока | от 0 до 50 В | от 0 до 50 В | у(ВПИ): ± 0,30 % |
| 23 | Напряжение «Г енератор Г отов» 2 | Напряжение постоянного тока | от 0 до 50 В | от 0 до 50 В | у(ВПИ): ± 0,30 % |
| 24 | Температура воздуха на входе КВД | Напряжение постоянного тока | от 0 до 6,5 В | от 200 К до 500 К | у(ВПИ): ± 0,15 % |
| 25 | Ток загрузки 1 канала БВПР-3 | Сила постоянного тока | от 0 до 150 А | от 0 до 150 А | у(ВПИ): ± 0,75 % |
| 26 | Ток возбуждения | Сила постоянного тока | от 0 до 15 А | от 0 до 15 А | у(ВПИ): ± 0,75 % |
| 27 | Ток загрузки 2 канала БВПР-3 | Сила постоянного тока | от 0 до 150 А | от 0 до 150 А | у(ВПИ): ± 0,75 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 28 | Расход, положения дозатора | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 450 кг/ч | у(ВПИ): ± 0,15 % |
| 29 | Давление | Напряжение постоянного тока | от 0 до 6,5 В | от 0 до 1,8 МПа (от 0 до 18 кгс/см2) | у(ВПИ): ± 0,15 % |
| 30 | Температура потока на входе в РЛК № 1 | Температура | от -50 °С до +150°С (от 223 К до 423 К) | от -50 °С до +150°С (от 223 К до 423 К) | Д: ± 0,6 °С (± 0,6 К) |
| 31 | Температура потока на входе в РЛК № 2 | Температура | от -50 °С до +150°С (от 223 К до 423 К) | от -50 °С до +150°С (от 223 К до 423 К) | Д: ± 0,6 °С (± 0,6 К) |
| 32 | Температура потока на входе в РЛК № 3 | Температура | от -50 °С до +150°С (от 223 К до 423 К) | от -50 °С до +150°С (от 223 К до 423 К) | Д: ± 0,6 °С (± 0,6 К) |
| 33 | Температура потока на входе в РЛК № 4 | Температура | от -50 °С до +150°С (от 223 К до 423 К) | от -50 °С до +150°С (от 223 К до 423 К) | Д: ± 0,6 °С (± 0,6 К) |
| 34 | Температура топлива | Температура | от -50 °С до +150°С (от 223 К до 423 К) | от -50 °С до +150°С (от 223 К до 423 К) | Д: ± 0,6 °С (± 0,6 К) |
| 35 | Атмосферное давление | Абсолютное давление | от 60 до 110 кПа | от 60 до 110 кПа | Д: ± 33 Па |
| 36 | Перепад давлений между полным давлением на входе в РЛК и атмосферным | Дифференциальное давление | от 0 до 160 Па (от 0 до 16 кгс/м2) | от 0 до 160 Па (от 0 до 16 кгс/м2) | у(ВПИ): ± 0,45 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 37 -39 | Перепад давлений между атмосферным и статическим в мерном сечении РЛК | Дифференциальное давление | от 2 до 15 кПа (от 20 до 1500 кгс/м2) | от 2 до 15 кПа (от 20 до 1500 кгс/м2) | Д: ± 18,5 Па (± 1,9 кгс/м2) |
| 40 | Перепад давлений между атмосферным и давлением окружающей среды (в боксе, в районе среза сопла) | Дифференциальное давление | от 0 до 500 Па (от 0 до 50 кгс/м2) | от 0 до 500 Па (от 0 до 50 кгс/м2) | у(ВПИ): ± 0,50 % |
| 41 -42 | Перепад статических давлений вдоль мерной проставки | Дифференциальное давление | от 0 до 1000 Па (от 0 до 100 кгс/м2) | от 0 до 1000 Па (от 0 до 100 кгс/м2) | у(ВПИ): ± 0,20 % |
| 43 -45 | Перепад между полным и статическим давлением в мерном сечении проставки | Дифференциальное давление | от 0 до 24,5 кПа (от 0 до 2450 кгс/м2) | от 0 до 24,5 кПа (от 0 до 2450 кгс/м2) | у(ВПИ): ± 0,10 % |
| 46 | Статическое давление в мерном сечении проставки | Избыточное давление | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | у(ВПИ): ± 0,20 % |
| 47 | Полное давление в мерном сечении проставки | Избыточное давление | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | от 10 до 50 кПа (от 0,1 до 0,5 кгс/см2) | у(ВПИ): ± 0,20 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 48 | Давление воздуха за вентилятором | Избыточное давление | от 30 до 220 кПа (от 0,3 до 2,2 кгс/см2) | от 30 до 220 кПа (от 0,3 до 2,2 кгс/см2) | у(ВПИ): ± 0,15 % |
| 49 | Давление воздуха за КВД | Избыточное давление | от 400 до 1600 кПа (от 4 до 16 кгс/см2) | от 400 до 1600 кПа (от 4 до 16 кгс/см2) | у(ВПИ): ± 0,15 % |
| 50 | Давление в маслобаке | Дифференциальное давление | от -100 до +60 кПа (от -1,0 до +0,6 кгс/см2) | от -100 до +60 кПа (от -1,0 до +0,6 кгс/см2) | у(ВПИ): ± 0,60 % |
| 51 | Давление масла на входе | Избыточное давление | от 0 до 1200 кПа (от 0 до 12 кгс/см2) | от 0 до 1200 кПа (от 0 до 12 кгс/см2) | у(ВПИ): ± 0,30 % |
| 52 | Избыточное давление воздуха (газа) на входе в пусковое сопло | Избыточное давление | от 0 до 15 МПа (от 0 до 150 кгс/см2) | от 0 до 15 МПа (от 0 до 150 кгс/см2) | у(ВПИ): ± 0,15 % |
| 53 | Давление воздуха на входе в систему обдува маслобака | Избыточное давление | от 0 до 900 кПа (от 0 до 9 кгс/см2) | от 0 до 900 кПа (от 0 до 9 кгс/см2) | у(ВПИ): ± 0,50 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 54 | Избыточное давление топлива на входе в изделие | Избыточное давление | от 0 до 400 кПа (от 0 до 4 кгс/см2) | от 0 до 400 кПа (от 0 до 4 кгс/см2) | у(ВПИ): ± 0,80 % |
| 55 | Давление пускового топлива | Избыточное давление | от 0 до 1 МПа от 0 до 10,20 кгс/см2 | от 0 до 1 МПа от 0 до 10,20 кгс/см2 | у(ВПИ): ± 0,80 % |
| 56 | Давление топлива перед форсункой | Избыточное давление | от 0 до 2500 кПа (от 0 до 25 кгс/см2) | от 0 до 2500 кПа (от 0 до 25 кгс/см2) | у(ВПИ): ± 0,40 % |
| 57 | Расход топлива | Массовый расход | от 0 до 450 кг/ч | от 0 до 450 кг/ч | у(ВПИ): ± 0,20 % |
| 58 | Сила тяги с наддувом | Сила | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | у(ВПИ): ± 0,30 % |
| св. 2 до 4 кН (св. 200 до 400 кгс) | св. 2 до 4 кН (св. 200 до 400 кгс) | 6: ± 0,30 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 59 | Сила тяги без наддува | Сила | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | -/(ВИИ): ± 0,30 % |
| св. 2 до 4 кН (св. 200 до 400 кгс) | св. 2 до 4 кН (св. 200 до 400 кгс) | 6: ± 0,30 % | |||
| 60 79 | Температура воздуха на входе двигателя | Температура | от -20 °С до +100°С (от 253 К до 373 К) | от -20 °С до +100°С (от 253 К до 373 К) | Д: ± 3,0 °С (± 3,0 К) |
| 80 | Температура | Температура | от +200 °С до +1100°С | от +200 °С до +1100 °С | Д: ± 9,0 °С |
| 81 | Температура | Температура | от +200 °С до +1100°С | от +200 °С до +1100 °С | Д: ± 9,0 °С |
| 82 | Температура воздуха обдува маслоблока | Температура | от -50 °С до +250 °С | от -50 °С до +250 °С | Д: ± 3,0 °С |
| 83 | Температура масла на входе | Температура | от -50 °С до +250 °С | от -50 °С до +250 °С | Д: ± 3,0 °С |
| 84 | Температура масла на выходе задней опоры | Температура | от +100 °С до +350 °С | от +100 °С до +350 °С | Д: ± 3,0 °С |
| 85 | Температура масла фильтра откачки | Температура | от +100 °С до +350 °С | от +100 °С до +350 °С | Д: ± 3,0 °С |
| 86 | Температура масла корпуса приводов | Температура | от +100 °С до +350 °С | от +100 °С до +350 °С | Д: ± 3,0 °С |
| 87 | Частота вращения ротора КВД | Частота вращения | от 0,01 до 5000 Гц | от 100 до 60000 -1 мин 1 | 6: ± 0,01 % |
| 88 | Температура воздуха в боксе | Температура | от -50 °С до +100°С | от -50 °С до +100°С | Д: ± 3,0 °С |
| 89 | Относительная влажность в боксе | Относительная влажность | от 0 % до 100 % | от 0 % до 100 % | Д: ± 1,2 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 90 | Температура с датчика влажности в боксе | Температура | от -40 °С до +110°С | от -40 °С до +110°С | Д: ± 0,4 °С |
| 91 | Давление в баллонах высокого давления | Избыточное давление | от 0 до 20 МПа (от 0 до 200 кгс/см2) | от 0 до 20 МПа (от 0 до 200 кгс/см2) | у(ВПИ): ± 0,60 % |
| 92 | Давление баллонов на Эквиваленте | Избыточное давление | от 0 до 20 МПа (от 0 до 200 кгс/см2) | от 0 до 20 МПа (от 0 до 200 кгс/см2) | у(ВПИ): ± 0,60 % |
| 93 -100 | Дополнительный канал для измерения показаний с приборов, имеющих выход в мА | Сила постоянного тока | от 0 до 20 мА | от 0 до 20 мА | у(ВПИ): ± 0,08 % |
| 101 -104 | Дополнительный канал для измерения показаний с термопар | Температура | от +200 °С до +1100°С | от +200 °С до +1100 °С | Д: ± 9,0 °С |
| 105 -113 | Дополнительный канал для измерения показаний с термопар | Температура | от -40 °С до +350 °С | от -40 °С до +350 °С | Д: ± 3,0 °С |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 114 -121 | Дополнительный канал для измерения показаний с термопар | Температура | от +350 °С до +800 °С | от +350 °С до +800 °С | Д: ± 5,5 °С |
| 122 -126 | Дополнительный канал для измерения показаний с приборов, имеющих выход в В | Напряжение постоянного тока | от 0 до 10 В | от 0 до 10 В | у(ВПИ): ± 0,10 % |
| 127 -130 | Стендовые дискретные команды | Напряжение постоянного тока | от 0 до 35 В | от 0 до 35 В | у(ВПИ): ± 0,25 % |
| 131 | Напряжение питания КРД-36МФ | Напряжение постоянного тока | от 0 до 50 В | от 0 до 50 В | у(ВПИ): ± 0,25 % |
| 132 | Сила тяги с наддувом | Сила | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | у(ВПИ): ± 0,50 % |
| св. 2 до 4 кН (св. 200 до 400 кгс) | св. 2 до 4 кН (св. 200 до 400 кгс) | 6: ± 0,50 % |
| № ИК | Наименование ИК | Наименование измеряемой величины ИК | Диапазон измерений ИК | Диапазон показаний ИК | Границы интервала погрешности измерений ИК при доверительной вероятности Р = 0,95 |
| 133 | Сила тяги без наддува | Сила | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | от 0 до 2 кН включ. (от 0 до 200 кгс включ.) | у(ВПИ): ± 0,50 % |
| св. 2 до 4 кН (св. 200 до 400 кгс) | св. 2 до 4 кН (св. 200 до 400 кгс) | 5: ± 0,50 % | |||
| Примечания: 1 В таблице приняты следующие условные обозначения: ИК - измерительный канал; А - границы интервала погрешности измерений ИК, выраженные в абсолютной форме; 5 - границы интервала погрешности измерений ИК, выраженные в относительной форме; Л/(ВПИ) - границы интервала погрешности измерений ИК, выраженные в приведенной (к верхнему пределу диапазона измерений) форме; БВПР - блок выпрямления и преобразования; БП - блок питания; КВД - компрессор высокого давления; КНД - компрессор низкого давления; КРД - комплексный регулятор двигателя; РЛК - расходомерный лемнискатный коллектор. 2 Значение СКЗ виброскорости ИК 1 V, мм/с, определяется по формуле: V = а/( 2-п-f У103, где а - измеренное значение СКЗ виброускорения, м/с2; f - частота колебаний, Гц. 3 ИК 134-173 предназначены для фиксации дискретных команд и отображения параметров работы комплексного регулятора. | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 5000 |
наносится на корпус монитора ПК АРМ в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количеств |
| Система автоматизированная информационноизмерительная | АИИС-37-05 | 1 шт. |
| Система автоматизированная информационноизмерительная АИИС-37-05. Формуляр | _ | 1 экз. |
приведены в разделе 2 документа «Система автоматизированная информационноизмерительная АИИС-37-05. Формуляр».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерения силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - V107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ГОСТ Р 8.596-2002 «Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
