Системы мониторинга вибрации НМ, 91571-24

Назначение

Системы мониторинга вибрации HM (далее - системы) предназначены для измерений параметров вибрации (виброскорости, виброперемещения), анализа и прогнозирования технического состояния оборудования.

Описание

Принцип действия систем основан на сборе и преобразовании физических параметров контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, дальнейшей его обработке вторичным измерительным блоком, сравнении полученных значений с установленными уровнями срабатывания (уставками).

Системы состоят из вторичного измерительного блока HM и первичных измерительных преобразователей.

Вторичные измерительные блоки HM выпускаются в следующих модификациях HM1002B, HM1012B, HM1014B, HM1012-B3G, HM1012-B4G, HM1022B, HM1022G,

HM1022B-T, HM2002B, HM2012B, HM2014B, HM2022B.

Вторичные измерительные блоки отличаются между собой внешним видом, количеством измерительных каналов, настройкой и отображением измеряемых параметров, номенклатурой и типом подключаемых первичных измерительных преобразователей.

В качестве первичных измерительных преобразователей, входящих в состав системы, применяются акселерометры HS-2-2, велосиметры HS-2-1-x, велосиметры HS-2-3 и преобразователи вихретоковые HS-1, изготавливаемых Jiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай, которые подключаются к вторичным измерительным блокам в соответствии с структурными схемами, приведенными на схемах 1-9.

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1002B, приведена на схеме 1:

HM1002B - A □ □ -B' □ -C □ □

где:

A □ □ -диапазон измерений

01: (0-10,0) мм/с;

02: (0-20,0) мм/с;

03: (0-30,0) мм/с;

04:  спец заказ с настраиваемым диапазоном измерения по виброскорости.

Максимальный диапазоном измерения до 50 мм/с (настроенный диапазон измерения указывается в паспорте).

B □ □ - подключаемый первичный преобразователь

01: акселерометр HS-2-2;

02: велосиметр HS-2-3;

C □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА

02: (0-10) мА

Схема 1 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1002B

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM2002B приведена на схеме 2:

HM2002B - A □ □ -B □ □ -C □ □ -D □ □ -E □ □

где:

A □ □ - диапазон измерений

01: (0-10,0) мм/с;

02: (0-20,0) мм/с;

03: (0-30,0) мм/с;

04: (0-50,0) мм/с

05:  спец заказ с настраиваемым диапазоном измерения по виброскорости.

Максимальный диапазоном измерения до 50 мм/с (настроенный диапазон измерения указывается в паспорте).

B □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА;

02: (0-10) мА

C □ □ - подключаемый первичный преобразователь

01: акселерометр HS-2-2;

02: велосиметр HS-2-3;

D □ □ - параметры реле (принимает значения от 00 до 04)

E □ □ - способ сброса (принимает значения от 01 до 02)

Схема 2 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM2002B

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1012B приведена на схеме 3:

HM1012B - A □ □ -B' □ -C □ □

где:

A □ □ -диапазон измерений

01: (0-10,0) мм/с;                               04: (0-100) мкм;

02: (0-20,0) мм/с;                               05: (0-200) мкм;

03: (0-30,0) мм/с;                               06: (0-500) мкм;

07:  спец заказ с настраиваемым диапазоном измерения по виброскорости.

Максимальный диапазоном измерения до 50 мм/с (настроенный диапазон измерения указывается в паспорте).

08: спец заказ с настраиваемым диапазоном измерения по виброперемещению. Максимальный диапазоном измерения до 500 мкм (настроенный диапазон измерения указывается в паспорте).

B □ □ - подключаемый первичный преобразователь

01: велосиметр HS-2-1-2;

02: велосиметр HS-2-1-4V (вертикальный);

03: велосиметр HS-2-1-4H (горизонтальный);

04: велосиметр HS-2-1-2i (взрывозащищенное исполнение);

C □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА

02: (0-10) мА

Схема 3 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1012B

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1014B, HM2012B и HM2014B приведена на схеме 4:

HM ■ □ □ □ B - A □ □ -B □ □ -C □ □ -D □ □ -E □ □

где:

A □ □ - диапазон измерений

01: (0-100) мкм;                                04: (0-10,0) мм/с;

02: (0-200) мкм;                                05: (0-20,0) мм/с;

03: (0-500) мкм;                                06: (0-30,0) мм/с;

07: (0-50,0) мм/с;

08:  спец заказ с настраиваемым диапазоном измерения по виброскорости.

Максимальный диапазоном измерения до 50 мм/с (настроенный диапазон измерения указывается в паспорте).

09: спец заказ с настраиваемым диапазоном измерения по виброперемещению. Максимальный диапазоном измерения до 500 мкм (настроенный диапазон измерения указывается в паспорте).

B □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА;

02: (0-10) мА

C □ □ -подключаемый первичный преобразователь

01: велосиметр HS-2-1-2;

02: велосиметр HS-2-1-4V (вертикальный);

03: велосиметр HS-2-1-4H (горизонтальный);

04: велосиметр HS-2-1-2i (взрывозащищенное исполнение);

D □ □ - параметры реле (принимает значения от 00 до 04)

E □ □ - способ сброса (принимает значения от 01 до 02)

Схема 4 - Структура исполнений систем мониторинга вибрации с вторичными

измерительными блоками HM1014B, HM2012B и HM2014B

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1012-B3G приведена на схеме 5:

HM1012-B3G - A □ □ -B' □ -C □ □

где:

A □ □ -диапазон измерений

01: (0-10,0) мм/с;

02: (0-20,0) мм/с;

03: (0-30,0) мм/с;

04:  спец заказ с настраиваемым диапазоном измерения по виброскорости.

Максимальный диапазоном измерения до 30 мм/с (настроенный диапазон измерения указывается в паспорте).

B □ □ - подключаемый первичный преобразователь

01: велосиметр HS-2-1-2;

02: велосиметр HS-2-1-4V (вертикальный);

03: велосиметр HS-2-1-4H (горизонтальный);

04: велосиметр HS-2-1-2i (взрывозащищенное исполнение);

C □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА

02: (0-10) мА

Схема 5 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1012-B3G

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1012-B4G приведена на схеме 6:

HM1012-B4G - A □ □ -B' □ -C □ □

где:

A □ □ -диапазон измерений

01: (0-100) мкм;

02: (0-200) мкм;

03: (0-500) мкм

04: спец заказ с настраиваемым диапазоном измерения по виброперемещению. Максимальный диапазоном измерения до 500 мкм (настроенный диапазон измерения указывается в паспорте).

B □ □ - подключаемый первичный преобразователь

01: велосиметр HS-2-1-2;

02: велосиметр HS-2-1-4V (вертикальный);

03: велосиметр HS-2-1-4H (горизонтальный);

04: велосиметр HS-2-1-2i (взрывозащищенное исполнение);

C □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА

02: (0-10) мА

Схема 6 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1012-B4G

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1022B и HM1022B-T приведена на схеме 7:

HM1022B - A □ □ -B^ □ -C □ □

HM1022B-T - A □ □ -B^ □ -C □ □

где:

A □ □ - диапазон измерений

01: (0-100) мкм;

02: (0-200) мкм;

03: (0-500) мкм

04: спец заказ с настраиваемым диапазоном измерения по виброперемещению. Максимальный диапазоном измерения до 1000 мкм (настроенный диапазон измерения указывается в паспорте).

B □ □ - подключаемый первичный преобразователь

01: Преобразователь вихретоковый HS-1

C □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА;

02: (0-10) мА

Схема 7 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1022B и HM1022B-T.

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM2022B приведено на схеме 8:

HM2022B - A □ □ -B □ □ -C □ □ -D □ □ -E □ □

где:

A □ □ -диапазон измерений

01: (0-100) мкм;

02: (0-200) мкм;

03: (0-500) мкм

04: спец заказ с настраиваемым диапазоном измерения по виброперемещению. Максимальный диапазоном измерения до 1000 мкм (настроенный диапазон измерения указывается в паспорте).

B □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА;

02: (0-10) мА

C □ □ - подключаемый первичный преобразователь

01: Преобразователь вихретоковый HS-1;

D □ □ - параметры реле (принимает значения от 00 до 04)

E □ □ - способ сброса (принимает значения от 01 до 02)

Схема 8 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM2022B

Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1022G приведена на схеме 9:

HM1022G - A □ □ -B' □ -C □ □

где:

A □ □ - диапазон измерений

01: (0-100) мкм;

02: (0-200) мкм;

03: (0-500) мкм

04: спец заказ с настраиваемым диапазоном измерения по виброперемещению. Максимальный диапазоном измерения до 500 мкм (настроенный диапазон измерения указывается в паспорте).

B □ □ - подключаемый первичный преобразователь

01: Преобразователь вихретоковый HS-1

C □ □ - выходной унифицированный токовый сигнал

01: (4-20) мА;

02: (0-10) мА

Схема 9 - Структура исполнений систем мониторинга вибрации с вторичными измерительными блоками HM1022G.

Вторичные измерительные блоки и первичные преобразователи имеют свои заводские номера.

Общий заводской номер системы соответствует заводскому номеру вторичного измерительного блока. Общая модификация системы соответствует модификации вторичного измерительного блока. Полное исполнение системы мониторинга вибрации HM прописывается в паспорте на систему.

Заводской номер вторичного измерительного блока наносится на корпус в виде наклейки в формате формате порядкового номера, состоящего из цифр в соответствии с рисунком 1.

Заводской номер акселерометров HS-2-2, велосиметров HS-2-1-x и велосиметров HS-2-3 выгравировано на корпусе в формате буквенно-цифрового обозначения в соответствии с рисунком 2.

Преобразователи вихретоковые HS-1 состоят из проксиметра и вихретокового датчика, имеющие свои заводские номера. Заводской номер проксиметра наносится на боковой поверхности корпуса проксиметра в формате буквенно-цифрового обозначения в соответствии с рисунком 3. Заводской номер вихретокового датчика наносится на соединительный провод в виде наклейки помещенную под прозрачную термоусадку в соответствии с рисунком 3.

Пломбирование систем не предусмотрено.

Нанесение знака поверки на системы не предусмотрено.

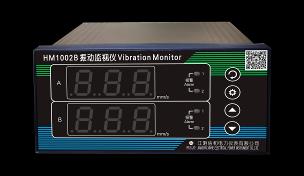

Общий вид вторичных измерительных блоков из состава системы и места нанесения заводского номера приведены на рисунке 1. Общий вид акселерометров HS-2-2 и велосиметров HS-2-1-x, HS-2-3 из состава системы и место нанесения заводского номера приведены на рисунке 2. Общий вид преобразователей вихретоковых HS-1 из состава системы и место нанесения заводского номера приведен на рисунке 3.

Модификации HM1002B

Ф :1РШт [ПГ

ЕП1

гм: «аж

Г°оФ§: НМ1014В      _

Г諧: -1М23зн1Б-оаа

£г=Ш 2023 9 18

Ш; Я.Ш№№?

4Й КИМвЗИЖ ВЮИ133

Н?я К1й-ЙМв5ШЭЙ9М1г

шя 4Мвг£тах

ФЭ-ЖК

Место нанесения модификации

Место нанесения заводского номера

Модификация HM1012B

Модификация HM1014B

Модификация HM1012-B3G, HM1012-B4G и

HM1022G

Модификации HM2002B, HM2012B              Модификация HM2014B

Модификации HM1022B-T, HM1022B             Модификация HM2022B

Рисунок 1 - Общий вид вторичных измерительных блоков из состава системы и места

нанесения заводского номера

Акселерометр HS-2-2

Велосиметр HS-2-3

Рисунок 2 - Общий вид акселерометров HS-2-2 и велосиметров HS-2-1-x, HS-2-3 из состава системы и места нанесения заводского номера

Место нанесения заводского номера

ZOwV/fl"1*'111*

Э510-!*Я1

Н5-2-1-?

Велосиметр HS-2-1-x

Рисунок 3 - Общий вид преобразователей вихретоковых HS-1 из состава системы и места нанесения заводского номера

Программное обеспечение

В состав вторичных измерительных блоков входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:

• цифровая обработка сигнала;

• вычисление и цифровая индикация уровня вибрации;

• формирование дискретных сигналов управления при превышении

предупредительных и аварийных значений уставок уровня вибрации;

• формирование цифровых выходных сигналов.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики системы мониторинга вибрации с вторичными

измерительными блоками HM1002B и HM2002B

Таблица 3 - Метрологические характеристики системы мониторинга вибрации с вторичными измерительными блоками HM1012B, HM1014B, HM2012B и HM2014B____________________

Таблица 4 - Метрологические характеристики системы мониторинга вибрации с вторичными

измерительными блоками HM1012-B3G

Таблица 5 - Метрологические характеристики системы мониторинга вибрации с вторичными измерительными блоками HM1012-B4G____________________________________________

Таблица 6 - Метрологические характеристики системы мониторинга вибрации с вторичными

измерительными блоками HM1022B, HM2022B и HM1022B-T

Таблица 7 - Метрологические характеристики системы мониторинга вибрации с вторичными измерительными блоками HM1022G_______________________________________________

Таблица 8 - Технические характеристики систем

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта методом печати.

Комплектность

Таблица 9 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации «Системы мониторинга вибрации HM. Руководство по эксплуатации» раздел 2.2 «Порядок работы с системой мониторинга вибрации HM».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
