| Номер в госреестре | 91573-24 |
| Наименование СИ | Комплексы измерения АД и определения параметров ЦАД |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "МЕДИКОМ" (ООО "МЕДИКОМ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 14.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерения АД и определения параметров ЦАД (далее - комплексы) предназначены для длительного автоматического неинвазивного измерения артериального давления (АД) и определения параметров центрального артериального давления (ЦАД).
Комплексы состоят из регистратора, конструктивно выполненного в виде портативного устройства в пластиковом корпусе, шланга и компрессионной манжеты, программного обеспечения.
На лицевой панели регистратора находятся сенсорный дисплей, с помощью которого осуществляется управление комплексом и отображение результатов измерений, кнопка управления.
На боковой панели регистратора расположен разъём карты памяти.
На верхней панели регистратора расположены разъёмы интерфейсного кабеля, датчика тонов Короткова и штуцер для подключения воздушного шланга компрессионной манжеты.
Измерение артериального давления осуществляется осциллометрическим методом. Возможно применение дополнительного аускультативного метода по тонам Короткова. Принцип действия при измерении АД осциллометрическим методом основан на анализе пульсаций давления воздуха, возникающих в манжете при прохождении крови через сдавленный участок артерии. По результатам осциллометрического метода осуществляется анализ кривой пульсовой волны с определением параметров ЦАД. Принцип действия при измерении АД аускультативным методом основан на анализе тонов Короткова (акустического сигнала), преобразованных специальным датчиком (микрофоном) при создании избыточного давления на плечевую артерию при помощи компрессионной манжеты. Нагнетание воздуха в манжету производится компрессором автоматически. Измерения артериального давления проводятся автоматически, результаты измерений выводятся на дисплей регистратора комплекса.
Нанесение знака поверки на комплексы не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на информационную табличку, расположенную на задней стороне регистратора комплекса, в форме цифрового обозначения по системе нумерации предприятия-изготовителя (две первые цифры - год изготовления) способом лазерной гравировки.
Общий вид средства измерений с указанием места нанесения заводского номера и места нанесения знака утверждения типа средства измерений приведен на рисунке 1.
-----> .ulq * ол г ооо*меджс»г
Илгc-xjwwo • РОССИИ
Место нанесения знака утверждения типа средства измерений
Место нанесения заводского номера

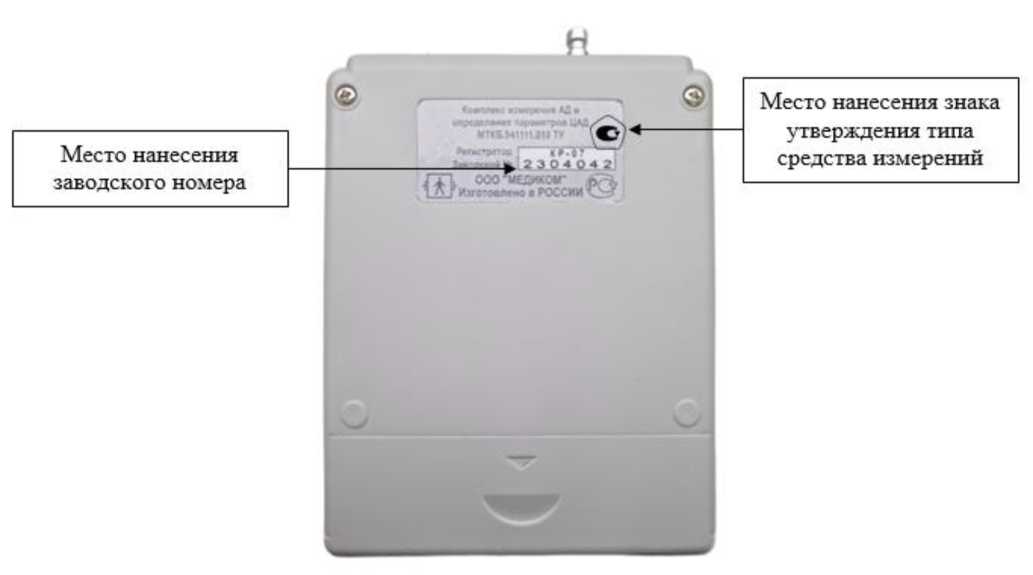

Рисунок 1 - Общий вид регистратора КР-07 из состава комплекса с указанием мест нанесения знака утверждения типа и заводского номера

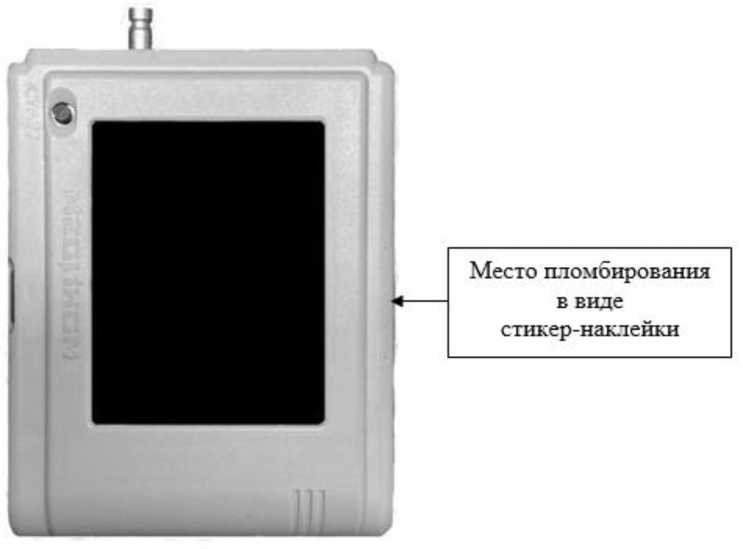

Общий вид регистратора КР-07 из состава комплекса с указанием места пломбировки от несанкционированного доступа представлен на рисунке 2.
Рисунок 2 - Общий вид регистратора КР-07 из состава комплекса
Комплексы имеют специально разработанное встроенное программное обеспечение (ПО), предназначенное для управления ими, считывания и сохранения результатов измерений, изменения настроечных параметров и передачи данных на внешнее устройство. Программное обеспечение комплексов запускается в автоматическом режиме после их включения.
ПО не оказывает влияния на нормируемые метрологические характеристики.
Недопустимое влияние на метрологически значимое ПО комплекса через интерфейс связи отсутствует.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KR-07 |
| Номер версии (идентификационный номер) ПО | не ниже 3.061 |
| Цифровой идентификатор ПО | * |
| * Доступ к ПО имеют только сервисные инженеры предприятия-производителя. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления воздуха в манжете, кПа (мм рт.ст.) | от 0 до 40 (от 0 до 300) |
| Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, кПа (мм рт.ст.) | ±0,13 (±1) |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры регистратора КР-07 (длина х ширина х высота), мм, не более | 100X80X27 |
| Масса регистратора КР-07, г, не более | 150 |
| Параметры электрического питания: - диапазон постоянного напряжения питания от аккумуляторов или батарей, В | от 3,0 до 4,2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % | от +10 до +35 от 10 до 80 |
наносится на информационную табличку на задней стороне регистратора комплекса, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Комплекс измерения АД и определения параметров ЦАД | - | 1шт. |
| Регистратор КР-07 | МТКБ.941319.023 | 1 шт. |
| Карта памяти1), 2) | - | 1 шт. |
| Программное обеспечение (носитель информации с ПО)1) | - | 1 шт. |
| Руководство по эксплуатации1), 3) | МТКБ.941111.010РЭ | 1 шт. |
| Руководство пользователя1), 3) | МТКБ.941111.010Д | 1 шт. |
| Паспорт | МТКБ.941111.010ПС | 1 шт. |
| Расходные материалы1), 2): манжеты пневматические, шланги воздушные, датчики тонов Короткова, кабели интерфейсные, чехлы с поясным и плечевым ремнями, аккумуляторы, зарядные устройства | - | - |
| Примечания: 1) - Количество поставляемых комплектующих изделий комплекса определяется Заказчиком и может изменяться в соответствии с техническими требованиями и спецификацией к контракту на поставку медицинских изделий (возможно исключение комплектующих изделий или увеличение количества комплектующих изделий из комплекта поставки). Информация о составе и количестве комплектующих изделий поставляемого комплекса приводится в паспорте МТКБ.941111.010ПС 2) - Допускается замена на аналогичные изделия. Тип согласуется с Заказчиком. 3) - Допускается поставка в электронном виде. | ||
приведены в пункте 2 «Использование по назначению» документа МТКБ.941111.010РЭ
«Комплекс измерения АД и определения параметров ЦАД. Руководство по эксплуатации».
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
МТКБ.941111.010ТУ Комплекс измерения АД и определения параметров ЦАД.
Технические условия
