| Номер в госреестре | 91576-24 |
| Наименование СИ | Акселерометры |
| Обозначение типа СИ | HD-YD-226i |
| Изготовитель | WUXI HOUDE AUTOMATION METER CO., LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 14.03.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры HD-YD-226i (далее - акселерометры) предназначены для измерений виброускорения.
Акселерометры являются преобразователями инерционного типа. Принцип действия акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на акселерометр.
Акселерометры имеют встроенный усилитель, соответствующий стандарту IEPE (Integrated Electronic Piezoelectric), обеспечивающий широкий диапазон питающего напряжения и тока (питание встроенного усилителя производится стабилизированным током от специализированного источника тока, соответствующего стандарту IEPE).
Общий вид акселерометров представлен на рисунке 1. Акселерометры не подлежат пломбированию.
Заводские (серийные) номера акселерометров в цифровом формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения заводского номера

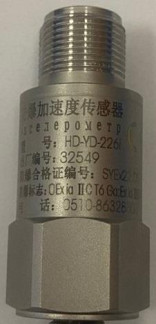

Рисунок 1 - Общий вид акселерометров HD-YD-226i
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте, мВ/(м^с-2) | 10,2 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % | ±10 |
| Диапазон измерений амплитудных значений виброускорения, м/с2 | от 0,1 до 700 |
| Нелинейность амплитудной характеристики, % | ±1 |
| Диапазон рабочих частот, Гц | от 0,5 до 10000 |
| Неравномерность частотной характеристики, дБ - в диапазоне от 1 до 5000 Гц - в диапазоне от 0,5 до 10000 Гц | ±1 ±3 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Пределы допускаемого дополнительного отклонения значения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды, °С | от -55 до +40 |
| Габаритные размеры (диаметрхвысота), мм, не более | 28x55 |
| Масса, г, не более | 90 |
| Маркировка взрывозащиты | 0Ex ia ПС T6 Ga, Ex ia IIIC T20080°C Da |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Акселерометр | HD-YD-226i | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 106 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
