| Номер в госреестре | 91578-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО "Симбирская энергосбытовая компания" №41 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СИМЭСК"), г. Ульяновск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №41 (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень измерительно-вычислительный комплекс (ИВК), включающий в себя комплекс информационно-вычислительный «ИКМ-Пирамида» (ИВК «ИКМ-Пирамида»), устройство синхронизации времени УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, специализированное программное обеспечение (ПО) «Пирамида 2000».
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего GSM-модема, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.
ИВК «ИКМ-Пирамида» обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ) в автоматизированном режиме посредством электронной почты сети Internet.
Раз в сутки ИВК «ИКМ-Пирамида» формирует и отправляет отчеты участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии за электронно-цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭМ, по каналу связи Internet через интернет-провайдера.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, непрерывно синхронизирующие собственную шкалу времени с
национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
ИВК «ИКМ-Пирамида» в автоматическом режиме (не реже 1 раза в сутки) сравнивает собственную шкалу времени со шкалой времени УСВ-2 и не зависимо от величины расхождения ИВК «ИКМ-Пирамида» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС -приёмника к национальной шкале координированного времени UTC (SU) ±10 мкс.
Сравнение шкалы времени счетчиков со шкалой времени ИВК «ИКМ-Пирамида» осуществляется с периодичностью 1 раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК «ИКМ-Пирамида» равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, ИВК «ИКМ-Пирамида» отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус ИВК «ИКМ-Пирамида».

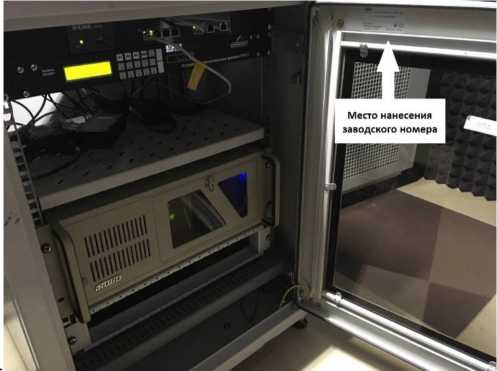

Общий вид ИВК «ИКМ-Пирамида» с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид ИВК «ИКМ-Пирамида с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значения |
| 1 | 2 |
| Наименование ПО | «Пирамида 2000» |
| ^Идентификационное наименование ПО | CalcClients.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 |
| 2.Идентификационное наименование ПО | CalcLeakage.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | b1959ff70be1eb17c83f7b0f6d4a132f |
| 3.Идентификационное наименование ПО | CalcLosses.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | d79874d10fc2b156a0fdc27e 1ca480ac |
| 4.Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 52e28d7b608799bb3ccea41b548d2c83 |
| 5.Идентификационное наименование ПО | ParseBin.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 6f557f885b737261328cd77805bd1ba7 |
| 6.Идентификационное наименование ПО | ParseIEC.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 48e73a9283d1e66494521f63d00b0d9f |
| 7.Идентификационное наименование ПО | ParseModbus.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | c391d64271acf4055bb2a4d3fe1f8f48 |
| 8.Идентификационное наименование ПО | ParsePiramida.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | ecf532935ca1a3fd3215049af1fd979f |
| Идентификационные данные | Значения |
| 1 | 2 |
| 9.Идентификационное наименование ПО | SynchroNSI.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 530d9b0126f7cdc23ecd814c4eb7ca09 |
| ^.Идентификационное наименование ПО | VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2- Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование измерительного канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ТП-1 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч. 18, КЛ-6 кВ | ТПЛ-10 КТ 0,5 400/5 Рег.№ 1276-59 | НТМИ-6-66 КТ 0,5 6000/100 Рег.№ 2611-70 | Меркурий 234 ART2-00 DPR КТ 0,5S/1 Рег.№ 75755-19 | УСВ-2, зав.№ 3027, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 2 | ТП-1 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 7, КЛ-6 кВ | ТПЛ-10 КТ 0,5 400/5 Рег.№ 1276-59 | НТМИ-6-66 КТ 0,5 6000/100 Рег.№ 2611-70 | Меркурий 234 ART2-00 DPR КТ 0,5S/1 Рег.№ 75755-19 | |
| 3 | ТП-8 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 1, КЛ-6 кВ | ТПЛ-10 КТ 0,5 300/5 Рег.№ 1276-59 | НТМИ-6-66 КТ 0,5 6000/100 Рег.№ 2611-70 | Меркурий 234 ART2-00 DPR КТ 0,5S/1 Рег.№ 75755-19 | |
| 4 | ТП-5 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч. 9, КЛ-6 кВ | ТПЛ-10 КТ 0,5 400/5 Рег.№ 1276-59 | НТМИ-6-66 КТ 0,5 6000/100 Рег.№ 2611-70 | Меркурий 234 ART2-00 DPR КТ 0,5S/1 Рег.№ 75755-19 | |
| 5 | ВРУ-0,4 кВ ИП Кочергин, авт.№1 КЛ-0,4 кВ в сторону ИП Кочергин | - | - | Меркурий 236 ART-02 PQRS КТ 1/2 Рег.№ 47560-11 | |
| 6 | ВРУ-0,4 кВ АО УКБП, авт. №1 КЛ-0,4 кВ в сторону ОГБПОУ Ульяновский Профессионально-Политех-нический Колледж | - | - | Меркурий 234 ARTX2-02 PBR КТ 1/2 Рег.№ 75755-19 | |
| 7 | 1 СПП 0,4 кВ, с.ш. 0,4 кВ авт. 10 КЛ-0,4 кВ в сторону ГСК ЛУЧ | - | - | Меркурий 236 ART-02 PQRS КТ 1/2 Рег.№ 47560-11 | |
| 8 | ТП-9, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, авт. 25, КЛ-0,4 кВ | Т-0,66 У3 КТ 0,5 200/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 9 | ВРУ-0,4 кВ, АЗС ООО АЗС Ульяновск, ввод 0,4 кВ | Т-0,66 М У3/П КТ 0,5 200/5 Рег.№ 50733-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 |
| 10 | ВРУ-0,4 кВ, Кафе ООО АЗС Ульяновск, ввод 0,4 кВ | - | - | Меркурий 236 ART-02 PQRS КТ 1/2 Рег.№ 47560-11 | УСВ-2, рег. № 82570-21/ ИВК «ИКМ-Пирамида», рег. № 45270-10 |
| 11 | КТП-2708 6 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | ТТН КТ 0,5S 1000/5 Рег.№ 75345-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 | |
| 12 | ТП-2231В 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ввод 0,4 кВ Т-2 | ТТИ-100 КТ 0,5 1600/5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1 Рег.№ 47560-11 |
Примечания:
1 Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2 Допускается замена УСВ, ИВК «ИКМ-Пирамида» на аналогичные утвержденных типов.
3 . Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6 (%) | Границы погрешности в рабочих условиях, ±6 (%) |
| 1-4 | Активная Реактивная | 1,1 2,7 | 3,0 5,1 |
| 5-7, 10 | Активная Реактивная | 1,1 2,2 | 1,9 4,6 |
| 8, 9, 12 | Активная Реактивная | 0,9 2,3 | 2,9 4,9 |
| 11 | Активная Реактивная | 0,9 2,3 | 3,0 5,0 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 3 Границы погрешности результатов измерений приведены для cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий и при cosф=0,8, токе ТТ равном 5% для ИК№№1-10,12, токе ТТ равном 1(2) % для ИК№№11 для рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от +10 °С до +35 °С. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 12 |
| Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота. Гц температура окружающей среды для счетчиков, °С | от 98 до 102 от 100 до 120 0,9 50 от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 (sm9) - частота, Гц температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С ИВК «ИКМ-Пирамида», °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1 до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +35 от +10 до +35 от +10 до + 35 от 84,0 до 107,0 80 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: Меркурий 236 (рег.№47560-11) - среднее время наработки на отказ, ч, не менее Меркурий 234 (рег.№ 75755-19) - среднее время наработки на отказ, ч УСВ-2: -среднее время наработки на отказ, ч, не менее ИВК «ИКМ-Пирамида»: - среднее время наработки на отказ, ч, не менее | 220 000 320 000 35000 100000 |
| Глубина хранения информации Счетчики: Меркурий 236 (рег.№47560-11) - при времени интегрирования 30 мин, сут Меркурий 234 (рег.№ 75755-19) - при времени интегрирования 30 мин, сут ИВК «ИКМ-Пирамида»: - данные измерений и журналы событий, лет, не менее | 170 170 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- испытательной коробки;
- сервера ИВК «ИКМ-Пирамида»;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на ИВК «ИКМ-Пирамида».
наносится на титульные листы формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | Т-0,66 М У3/П | 3 |
| Т-0,66 У3 | 3 | |
| ТПЛ-10 | 11 | |
| ТТН | 3 | |
| ТТИ-100 | 3 | |
| Трансформатор напряжения | НТМИ-6-66 | 4 |
| Счетчик электрической энергии | Меркурий 234 ART2-00 DPR | 4 |
| Меркурий 234 ARTX2-02 PBR | 1 | |
| Меркурий 236 ART-02 PQRS | 3 | |
| Меркурий 236 ART-03 PQRS | 4 | |
| Устройство синхронизации времени | УСВ-2 | 1 |
| Сервер | ИВК «ИКМ-Пирамида» | 1 |
| Документация | ||
| Формуляр | ФО 26.51/289/24 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №41. МВИ 26.51/289/24, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
