| Номер в госреестре | 91588-24 |
| Наименование СИ | Термометры-манометры скважинные |
| Обозначение типа СИ | DataCan |
| Изготовитель | "DataCan", Канада |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры-манометры скважинные DataCan (далее - термоманометры или приборы) предназначены для измерений давления и температуры среды в нефтяных, газовых, газоконденсатных и других скважинах.
Принцип действия термоманометров при измерениях давления основан на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения линейного размера при воздействии давления. Принцип действия при измерениях температуры основан на зависимости частоты пьезоэлектрического резонатора от температуры.
Значения измеряемых величин обрабатываются при помощи электронного устройства (вторичного преобразователя), и выводятся на ЖК-дисплее наземного блока и далее могут быть переданы на персональный компьютер (ПК).
Термоманометры состоят из погружной части и наземного блока, предназначенного для обработки и вывода измеренных значений.
Погружная часть выполнены в виде неразборного цилиндрического корпуса из нержавеющей стали с резьбовым соединением, который посредством кабеля подключен к наземному блоку. Внутри корпуса размещены первичные преобразователи давления и температуры.
Наземный блок выполнен в виде ящика с ЖК-дисплеем, кабелем для подключения к погружной части и кабелем электрического питания, а также разъемом для подключения к ПК. Внутри наземного блока расположен электронный блок (вторичный преобразователь).
К данному типу относятся термометры-манометры скважинные DataCan с заводскими номерами: 12534, 12550, 263494 и 263449.
Приборы изготовлены в одной модификации.
Заводской номер в виде обозначения, состоящего из арабских цифр, нанесен на корпус прибора методом гравировки.
Конструкция прибора не предусматривает нанесение знака поверки на средство измерений.
Пломбирование термоманометров не предусмотрено.
Общий вид приборов и место нанесения заводского номера приведены на рисунках 1 и 2.

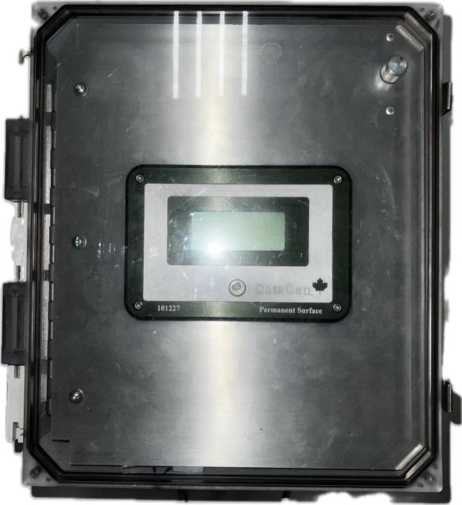

Рисунок 1 - Общий вид наземного блока для вывода измеренных значений термометра-манометра скважинного DataCan
Место нанесения заводского номера
Обозначение места нанесения заводского номера
Манометры-термометры скважинные DataCan имеют встроенное и внешнее программное обеспечение (ПО). Метрологический значимым является только внутреннее ПО, которое устанавливается на заводе-изготовителе во время производственного цикла и осуществляет функции преобразования, обработки и передачи измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.077-2014.
Внешнее ПО «DataCаn Download Software» не является метрологически значимым и предназначено для программирования термоманометров и передачи результатов измерений по каналу USB/RS232.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DataCan firmware |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор программного обеспечения | Недоступен |
Метрологические и основные технические характеристики
термометров-манометров скважинных DataCan приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, кПа (psi) | от 100 до 137 895 (от 14 до 20 000) |
| Пределы допускаемой приведенной погрешности измерений давления, % от ВПИ (1) (2) | ± 0,02 |
| Долговременная нестабильность (дрейф) по каналу изменений давления, % от ВПИ (1) 1 год, не более | ± 0,005 |
| Диапазон измерений температуры °C | от - 20 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C | ±0,25 |
| Долговременная нестабильность (дрейф) по температуре, °С/ 1 год, не более | ±0,02 |
| Примечания: (1) ВПИ - Верхний предел измерений давления, МПа; (2) Погрешность измерений давления нормирована при использовании в диапазоне температур от плюс 20 до плюс 150 °C | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешающая способность по давлению, МПа | 0,001 |
| Разрешающая способность по температуре, °С | 0,001 |
| Цифровой выходной сигнал | Modbus (посредством интерфейса RS 485) |
| Напряжение питания наземного блока, В | 220 |
| Габаритные размеры погружной части, мм: - диаметр - длина | 20 412 |
| Габаритные размеры наземного блока, мм - высота - ширина - глубина | 320 290 190 |
| Масса погружной части, г | 550 |
| Масса наземного блока, г | 4 300 |
| Рабочие условия эксплуатации погружной части: - температура окружающей среды, °C | от -20 до +150 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации наземного блока: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр-манометр скважинный | DataCan | 4 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт | — | 4 экз. |
приведены в разделе 1 руководства по эксплуатации на термометры-манометры скважинные DataCan.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 20122 г. № 2653. Об утверждении Государственной поверочной схемы
для средств измерений избыточного давления до 4000 МПа;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1x101 - 1x107 Па.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
