| Номер в госреестре | 91591-24 |
| Наименование СИ | Штангенглубиномеры |
| Обозначение типа СИ | Точинтех |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 14.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномеры Точинтех (далее по тексту - глубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов, пазов.
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
К средствам измерений данного типа относятся штангенглубиномеры моделей:
- ШГ - с отсчетом по нониусу;
- ШГК - с отсчетом по круговой шкале;
- ШГЦ - с цифровым отсчетным устройством.
Штангенглубиномеры модели ШГ состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала и рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки или без него.
Штангенглубиномеры модели ШГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Штангенглубиномеры модели ШГЦ состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки или без него.
Рамка своей измерительной поверхностью базируется на измеряемую деталь.
К данному типу средств измерений относятся штангенглубиномеры торговой марки «Точинтех»
Логотип "i' наносится на паспорт штангенглубиномеров типографским методом,
на штангу или рамку, и на футляр штангенглубиномеров краской, в виде наклейки или методом лазерной маркировки.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу, рамку или на корпус цифрового отсчетного устройства лазерной маркировкой, краской или в виде наклейки в местах, указанных на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенглубиномеров с указанием мест нанесения знака утверждения типа указан на рисунках 1-3.
Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид штангенглубиномеров модели ШГ с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения знака утверждения типа
Место нанесения заводского номера

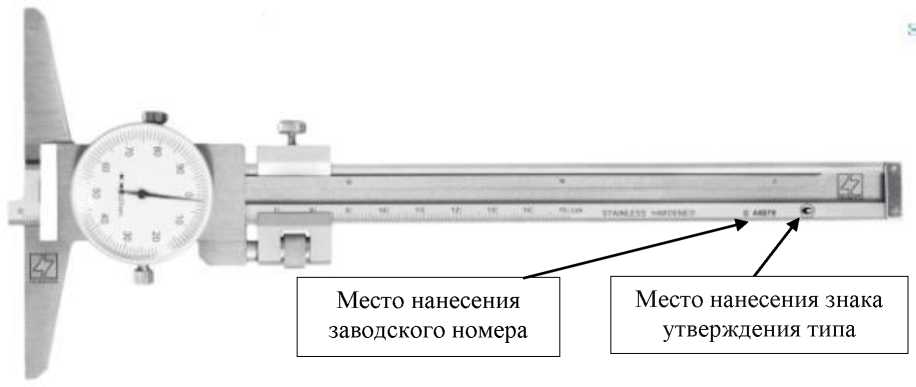

Рисунок 2 - Общий вид штангенглубиномеров модели ШГК с указанием мест нанесения заводского номера и знака утверждения типа

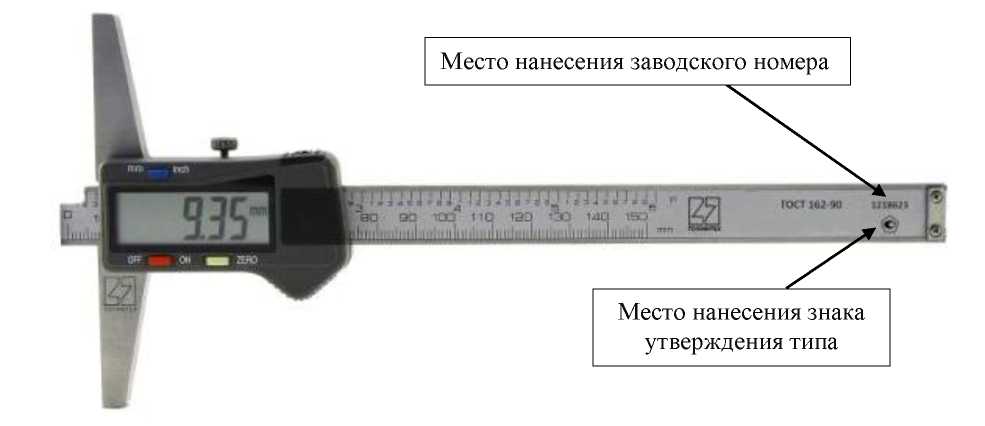

Рисунок 3 - Общий вид штангенглубиномеров модели ШГЦ с указанием мест нанесения
заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Диапазон измерений, мм | Значение отсчета по нониусу, мм | Цена деления круговой шкалы отсчетного устройства, мм | Шаг дискретности цифрового отсчетного устройства, мм | Длина измерительной поверхности рамки, мм, не менее |
| От 0 до 160 | 0,05 и 0,10 | 0,02 и 0,05 | 0,01 | 120 |
| От 0 до 200 | ||||
| От 0 до 250 | ||||
| От 0 до 300 | ||||
| От 0 до 400 | ||||
| От 0 до 630 | - | - | 175 | |
| От 0 до 1000 |
Таблица 2 - Пределы допускаемой абсолютной погрешности
| Участки шкалы, мм | Пределы допускаемой абсолютной погрешности, мм | ||||
| со значением отсчета по нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||
| 0,05 | 0,10 | 0,02 | 0,05 | 0,01 | |
| до 100 включ. св. 100 до 200 включ. | ±0,05 | ±0,05 | ±0,03 | ±0,05 | ±0,03 |
| св. 200 до 300 включ. | ±0,04 | ±0,04 | |||
| св. 300 до 400 включ. | ±0,10 | ||||
| св. 400 до 600 включ. | ±0,10 | - | - | - | |
| св. 600 до 800 включ. | ±0,15 | ||||
| св. 800 до 1000 | ±0,15 | ||||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Допуск плоскостности измерительной поверхности штанги, мм, не более | 0,004 |
| Допуск плоскостности измерительной поверхности рамки, мм, не более, для штангенглубиномеров моделей: ШГ, ШГК ШГЦ | 0,006 0,005 |
| Расстояние от края нониуса до поверхности шкалы штанги, мм, не более, при значении отсчета по нониусу: 0,05 мм 0,10 мм | 0,25 0,30 |
| Расстояние между концом стрелки и циферблатом, мм, не более | 0,7 |
| Ширина стрелки над делениями шкалы у штангенглубиномеров модели ШГК, мм | От 0,15 до 0,20 |
| Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей рамки, мкм, не более | 0,08 |
| Параметр шероховатости Ra по ГОСТ 2789-73 измерительных поверхностей штанги, мкм, не более | 0,16 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
Таблица 4 - Габаритные размеры и масса
| Диапазон измерений, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| от 0 до 160 | 235 | 175 | 9 | 0,200 |
| от 0 до 200 | 297 | 175 | 9 | 0,230 |
| от 0 до 250 | 325 | 175 | 9 | 0,280 |
| от 0 до 300 | 380 | 175 | 9 | 0,300 |
| от 0 до 400 | 480 | 175 | 9 | 0,320 |
| от 0 до 630 | 750 | 175 | 15 | 0,700 |
| от 0 до 1000 | 1200 | 175 | 15 | 1,300 |
наносится на лицевую поверхность штанги штангенглубиномера методом лазерной маркировки и на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенглубиномер | Точинтех | 1 шт. |
| Элемент питания для штангенглубиномеров модели ШГЦ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенглубиномеров Точинтех.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ГОСТ 162-90 «Штангенглубиномеры. Технические условия».
