| Номер в госреестре | 91596-24 |
| Наименование СИ | Анализаторы цепей векторные |
| Обозначение типа СИ | SN9000 |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНАР" (ООО "ПЛАНАР"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 14.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цепей векторные SN9000 предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников.
Конструктивно анализаторы цепей векторные SN9000 выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено специальное программное обеспечение. Для связи с ПК используется интерфейс USB Mini-В, разъем которого расположен на задней панели прибора. Так же на задней панели расположены разъем питания, разъемы синхронизации и опорной частоты. На передней панели размещены разъемы СВЧ измерительных портов в тракте типа N «розетка». Приборы поддерживают режим дистанционного управления.
Принцип действия анализаторов цепей векторных SN9000 основан на выделении падающего и отраженного от входа исследуемого многополюсника сигнала, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности, разделение сигналов осуществляется с помощью мостовой схемы, а формирование пропорциональных напряжений с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором.
Для калибровки приборов возможно использование различных наборов мер и электронных калибраторов.
К данному типу анализаторов цепей векторных SN9000 относятся следующие модификации, отличающиеся количеством измерительных портов: SN9000-6 (6 портов),
SN9000-8 (8 портов), SN9000-10 (10 портов), SN9000-12 (12 портов), SN9000-14 (14 портов), SN9000-16 (16 портов).
Данный тип анализаторов цепей векторных SN9000 может иметь следующие опции:
6550F09(-M/-F) - наборы калибровочных мер для тракта типа N («вилка»/«розетка»);
6650F09(-M/-F) - наборы калибровочных мер для тракта 3,5 мм («вилка»/«розетка»);
ACM2509(-011/-012) - автоматические двухпортовые калибровочные модули для
тракта типа М«розетка-розетка»/«вилка-розетка»);
ACM2509(-111/-112) - автоматические двухпортовые калибровочные модули для
тракта 3,5 мм(«розетка-розетка»/«вилка-розетка»).
Знак поверки может наноситься на верхнюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат восьмизначного цифрового номера. Для предотвращения несанкционированного доступа анализаторы цепей векторные SN9000 имеют защитную наклейку изготовителя, закрывающую стык корпуса и задней панели.

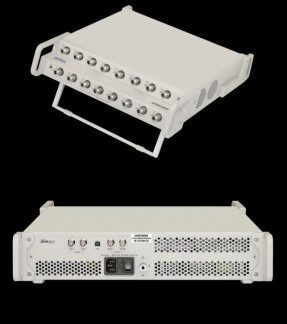

Общий вид анализаторов цепей векторных SN9000 и места для нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа представлены на рисунке 2.

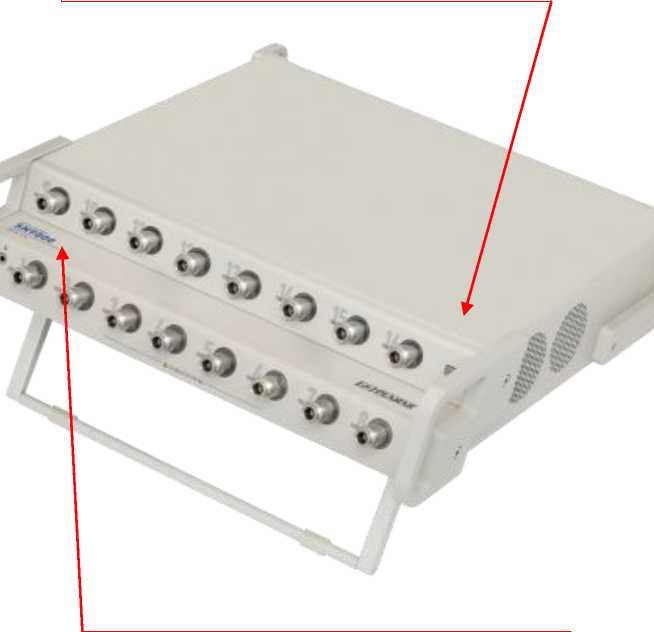

Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средства измерений и места для нанесения знака утверждения типа и знака поверки

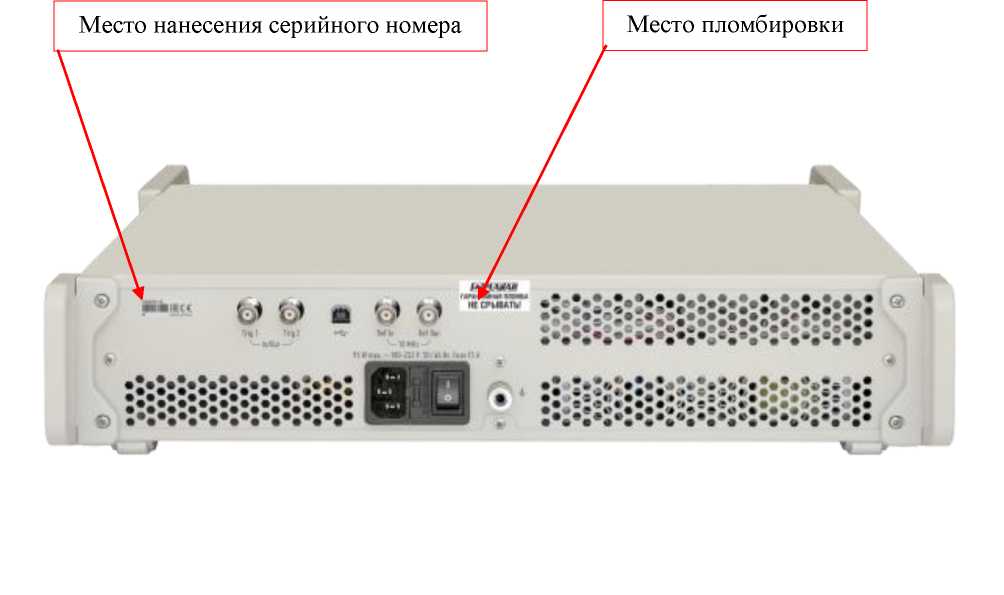

Рисунок 2 - Место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа
Программное обеспечение SNVNA предназначено для управления режимами работы анализаторов цепей векторных SN9000. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерения за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SNVNA |
| Номер версии (идентификационный номер) ПО | не ниже 23.12.00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот, Гц | от 3 -105 до 9-109 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | +540-6 | |
| Диапазон установки уровня выходной мощности в зависимости от диапазона частот, дБ (1 мВт) | от 0,3 МГц до 6 ГГц включ. | от -45 до 10 |
| св. 6 до 9 ГГц включ. | от -45 до 2 | |
| Пределы допускаемой абсолютной погрешности установки и измерения уровня мощности 0 дБ (1 мВт), дБ | ±1,5 | |
| Диапазон полос пропускания с шагом 1/3, Гц | от 1 до 3-105 | |
| Средний уровень собственного шума приемников в полосе пропускания 10 Гц, дБ (1 мВт), не более | -125 | |
| Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц в диапазоне частот, дБ, не более | 0,004 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения S11 в диапазоне от 0 до 1 в зависимости от вида калибровки1, отн. ед. | Калибровка по набору мер2 (полиномиальная модель) | ±(0,017+0,005-| S111+ 0,017-| S1112) |
| Калибровка по автоматическому калибровочному модулю мер2 (действительные значения) | ±(0,012+0,003-| S111+ 0,008-1S1112) | |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне S11 от 0,017 до 1, градус | ±(1+57- arcsin(A| S111/| S111)) | |
| Нелинейность приемников L относительно уровня 0 дБ (1 мВт) в диапазоне уровней от -60 до 0 дБ, дБ | ±0,08 | |
| КСВН входа в режиме приема, не более | 1,5 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 из-за трекинга передачи T по МИ 3411-2013, дБ | ±0,09 | |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 в диапазоне от -60 до 0 дБ и диапазоне частот от 5 МГц до 9 ГГц2,3, дБ | ±(T+L) | |
| Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи S21 , градус | ±1,5 | |
| Примечания: 1) Пределы допускаемой абсолютной погрешности измерений коэффициента отражения нормированы для измерения коэффициентов отражения двухполюсников или многополюсников с бесконечным ослаблением 2) При изменении температуры не более, чем ±1 оС после калибровки | ||
Продолжение таблицы 2________________________________________________________
3) Пределы допускаемой абсолютной погрешности измерений коэффициента передачи нормированы для измерения коэффициентов передачи согласованных многополюсников при выходной мощности 0 дБ (1 мВт) и полосе пропускания 10 Гц
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 210 до 240 50 |
| Время прогрева, мин | 40 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 436x425x96 |
| Масса, кг, не более | 15 |
| Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +30 от 40 до 90 |
наносится на переднюю панель анализаторов цепей векторных SN9000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор цепей векторный | SN9000 (модификация SN9000-06 или SN9000-08 или SN9000-10 или SN9000-12 или SN9000-14 или SN9000-16) | 1 шт. |
| Кабель USB | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Программное обеспечение | SNVNA | 1 шт. |
| Программное обеспечение для поверки анализаторов цепей | VNA Performance Test | 1 шт.* |
| Набор мер | 6550F09(-M/-F) или 6650F09(-M/-F) | 1 компл.* |
| Автоматический калибровочный модуль | ACM2509(-011/-012) или ACM2509(-111/-112) | 1 компл.* |
| Руководство по эксплуатации | РЭ 26.51.43-159-21477812 2020 | 1 экз. |
| Формуляр | ФО 26.51.43-159 21477812-2020 | 1 экз. |
| * По отдельному заказу | ||
приведены в разделе 6 «Установка параметров анализатора» руководства по эксплуатации РЭ 26.51.43-159-21477812-2020.
Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
МИ 3411-2013 «ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик»;
ТУ 26.51.43-159-21477812-2020 «Анализаторы цепей векторные SN9000. Технические условия».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
