| Номер в госреестре | 91606-24 |
| Наименование СИ | Модули ввода-вывода |
| Обозначение типа СИ | MCS100 |
| Изготовитель | Общество с ограниченной ответственностью "СпбЭК-Майнинг" (ООО "СПбЭК-Майнинг"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода-вывода MCS100 (далее по тексту - преобразователи) предназначены для измерений и преобразования выходных сигналов первичных измерительных преобразователей температуры (AI4TR) и датчиков с выходным унифицированным сигналом силы постоянного тока (AI4i) в выходной цифровой сигнал, в том числе и при установке первичных преобразователей во взрывоопасных зонах.
К настоящему типу средства измерений относятся преобразователи следующих исполнений: MCS100-AI4i и MCS100-AI4TR.
Принцип действия преобразователей основан на аналого-цифровом преобразовании (АЦП) сигналов термопреобразователей сопротивления или датчиков с выходным сигналом силы постоянного тока.
Конструктивно преобразователи выполнены в пластиковых корпусах, устанавливаемых на DIN-рейку, на передней панели расположены разъемы подключения первичных измерительных преобразователей, интерфейса связи RS-485, напряжения питания, системной шины и светодиодная индикация состояния преобразователя. Преобразователи на месте эксплуатации работают совместно с контроллером MCS100-CPU, изготавливаемым по SM.004.000.000.000ТУ, осуществляющим сбор поступающих данных и управление технологическими процессами.
Исполнения преобразователей различаются метрологическими и техническими характеристиками.
Маркировка преобразователей выполнена методом печати и содержит: фирменный знак предприятия-изготовителя, наименование - «MCS100-AI4TR» или «MCS100-AI4i»; знак утверждения типа, заводской номер в формате не менее 6 арабских цифр по принятой нумерации предприятия - изготовителя и другие параметры.
Нанесение знака поверки на преобразователь не предусмотрено.

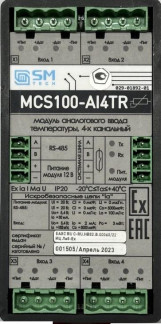

Общий вид преобразователей представлен на рисунке 1.
Пломбировка преобразователей от несанкционированного доступа выполнена в виде наклейки на крепежный винт на задней панели корпуса.
MCS100-AI4TR
MCS100-AI4i
Место пломбировки корпуса
Рисунок 1 - Общий вид преобразователя, места нанесения знака утверждения типа, заводского номера и пломбировки корпуса
Программное обеспечение (далее по тексту - ПО) выполняет логические и вычислительные операции по сбору, обработке и передаче в текущем режиме результатов измерений на компьютер.
Конструкция преобразователей исключает возможность несанкционированного
влияния на встроенное ПО и измерительную информацию.
Результаты измерений отображаются на компьютере с предустановленным автономным ПО «SPBEC_MINING CONFIGURATION TOOLS» (SMCT) при непосредственном подключении к ПК, либо через автономное ПО «Codesys» при работе на месте эксплуатации совместно с контроллером MCS100-CPU. Автономное ПО доступно для загрузки по ссылке, указанной в эксплуатационной документации.
К метрологической части автономного ПО относится файл SMCT.exe.
ПО «Codesys» не имеет метрологически значимых частей.
Минимальные системные требования к компьютеру: операционная система не ниже Windows 8
Уровень защиты встроенного ПО «высокий», автономного ПО - «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) ПО.
| Идентификационные данные (признаки) | Значение | |||
| встроенное | автономное | |||
| Идентификационное наименование ПО | MCS100-AI4TR | MCS100- AI4i | SMCT | Codesys |
| Номер версии (идентификационный номер) ПО | 1.2.3 | 1.2.4 | 2.0.1Х | 3.5 sp1X* |
| Цифровой идентификатор ПО | 0xf10644a1 | 0xecebae59 | - | |
| *Х -цифра от 4 до 9 | ||||
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнение | MCS100-AI4TR | MCS100-AI4i |
| Диапазон измерений и преобразования сигналов первичных преобразователей в температурном эквиваленте, °С НСХ по ГОСТ 6651-2009: 50П, 100П, Pt100, Pt200, Pt500 НСХ по ГОСТ 6651-2009: 50М, 100М | от -50 до +250 от -50 до +200 | - |
| Схема подключения первичных преобразователей | 2-х, 3-х и 4-х проводная | |
| Пределы допускаемой абсолютной погрешности преобразования сигналов первичных преобразователей в температурном эквиваленте, °C | ±0,5 | |
| Диапазон измерений сопротивления постоянному току, Ом | от 0 до 1200 | |
| Пределы допускаемой погрешности, приведенной к диапазону измерений сопротивления постоянному току, % | ±0,1 | |
| Диапазон измерений силы постоянного тока, мА | - | от 0 до 20 |
| Пределы допускаемой погрешности, приведенной к диапазону измерений силы постоянного тока, % | ±0,1 | |
| Примечание: Пределы погрешности измерений приведены без учета погрешности первичных преобразователей | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов | 4 |
| Интерфейс связи | RS-485 |
| Напряжение питания постоянного тока, В | от 10 до 20 |
| Потребляемая мощность, Вт, не более | 0,5 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более | 122x56x32 |
| Масса, кг, не более | 0,13 |
| Маркировка степени защиты от воды и пыли | IP20 |
| Маркировка взрывозащиты (искробезопасная цепь) | Ex ia I Ma U |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % - атмосферное давление, кПа | от -20 до +40 до 98 (c конденсацией влаги) от 84,0 до 106,7 |
| Средняя наработка до отказа, ч, не менее | 90000 |
| Срок службы, лет, не менее | 10 |
наносится типографским способом на титульный лист эксплуатационной документации и на преобразователь в виде наклейки (рисунок 1).
Таблица 4 - Комплектность преобразователя
| Наименование | Обозначение | Количество |
| Модуль ввода-вывода MCS100 | MCS100-AI4TR; MCS100-AI4i | 1 шт. |
| Руководство по эксплуатации | SM.025.000.000.000РЭ | 1 экз. на партию 10 шт. |
| Паспорт | SM.025.000.000.000nC | 1 экз. |
приведены в документе SM.025.000.000.000РЭ «Модули ввода-вывода MCS100. Руководство по эксплуатации», раздел 2 «Использование по назначению», приложение Д «Работа с SPBEC_MINING CONFIGURATION TOOLS».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г № 3253;
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г № 2091;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Технические условия SM.025.000.000.000Ty «Модули ввода-вывода MCS100».
