| Номер в госреестре | 91611-24 |
| Наименование СИ | Установка для векторно-фазовых измерений на базе автономной донной станции с глубоководным и мелководным носителями первичных измерительных преобразователей |
| Обозначение типа СИ | УВИ-А |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для векторно-фазовых измерений на базе автономной донной станции с глубоководным и мелководным носителями первичных измерительных преобразователей УВИ-А (далее - установка) предназначена для измерения звукового давления и градиента звукового давления при синхронной многоканальной регистрации гидроакустических сигналов первичных преобразователей в месте расположения преобразователей, в условиях либо свободного дрейфа, либо в заякоренном режимах с последующей обработкой сигналов с целью решения задач измерения параметров спектрально-временной и пространственной структуры гидроакустических полей в натурных условиях, с использованием в качестве первичных преобразователей комбинированных гидроакустических (векторных) приёмников (КГП), одиночного гидрофона или многоэлементной вертикальной цепочки гидрофонов.
К данному типу средств измерений относится установка для векторно-фазовых измерений на базе автономной донной станции с глубоководным и мелководным носителями первичных измерительных преобразователей УВИ-А зав.№ 01.
Принцип работы установки заключается в синхронном измерении градиента звукового давления и звукового давления в точке расположения одиночного измерительного гидрофона или многоэлементной вертикальной цепочки гидрофонов и комбинированных
гидроакустических приемников.
Конструктивно установка состоит из морской (автономная донная станция) и береговой частей, имеющих связь между собой только по гидроакустическому каналу для передачи команд с береговой части в морскую, и получения обратной квитанции об исполнении принятой команды. Спускоподъемное устройство вспомогательных плавсредств позволяет устанавливать подводные устройства на заданную глубину и поднимать их на плавсредства по окончанию измерений и для ремонтно-восстановительных работ.
В состав морской части входят: носитель первичных измерительных преобразователей глубоководный НАГ, носитель первичных измерительных преобразователей мелководный НАМ, система приёмная вертикально-распределённая ВРПС, модуль приемный МП.
Корпус станции является основой для носителя первичных измерительных преобразователей глубоководного НАГ. Носитель первичных измерительных преобразователей мелководный НАМ предназначен для использования работы автономной станции в режиме приповерхностного дрейфа для уменьшения влияния поверхностного волнения на пространственную стабильность первичных преобразователей, расположенных в подводной части установки.
Система приёмная вертикально-распределённая ВРПС представляет собой кабельную линию длиной 100 м, вдоль которой на определенном расстоянии расположены 8 одиночных гидрофонов типа ГИ50Э.
Модуль приемный МП предназначен для размещения первичных измерительных преобразователей (гидрофона ГИ53, приемника гидроакустического комбинированного КГП1М, приемника гидроакустического комбинированного КГП10М) и компаса электронного КЭ (ориентация МП относительно магнитного полюса земли).
Блок электронный БЭ из состава НАГ, содержит аппаратуру для регистрации и обработки измеряемых сигналов, поступающих от системы приёмной вертикально-распределённой ВРПС и модуля приемного МП.
Морская часть работает автономно и обеспечивает синхронную регистрацию и, при необходимости, предварительную обработку сигналов, поступающих с первичных датчиков. При этом регистрация и предварительная обработка сигналов производится по заранее запрограммированным перед постановкой автономной станции режимам измерений. Морская часть установки может работать как в придонном (глубоководный режим) варианте, так и в режиме приповерхностного дрейфа (мелководный режим).
При работе установки в основном режиме акустических измерений сигналы с выхода первичных измерительных преобразователей (приемники гидроакустические комбинированные КГП1М, КГП10М и гидрофон ГИ53) через цепи согласования и преобразования, в виде цифровых кодов поступают на регистрацию и первичную обработку в компьютер подводной части.
Последующая уточненная обработка зарегистрированных сигналов производится в береговой лаборатории обработки и регистрации информации с использованием комплекта архивирования и обработки информации КАО в соответствии со специализированным программным обеспечением УВИ-А.
Кроме основного режима акустических измерений в установке также предусмотрены вспомогательные режимы: акустического наведения, акустического контроля и электрического контроля параметров измерительных трактов.
Средства измерения, входящие в состав установки, имеют в Федеральном информационном фонде по обеспечению единства измерений следующие номера:
- приемники гидроакустические комбинированные КГП1М: 90028-23;
- приемники гидроакустические комбинированные КГП10М: 90027-23;
- гидрофоны ГИ53: 40216-08;
- гидрофоны ГИ50Э: 37980-08.
Пломбирование установки не производится.
Нанесение знака поверки на установку не предусмотрено.
Заводской номер установки в виде цифрового обозначения нанесен на металлизированную этикетку, которую размещают на фланце верхней полусферы автономной станции и на передней панели ноутбука из состава КАО.
Общий вид установки, приведен на рисунках 1 и 2.

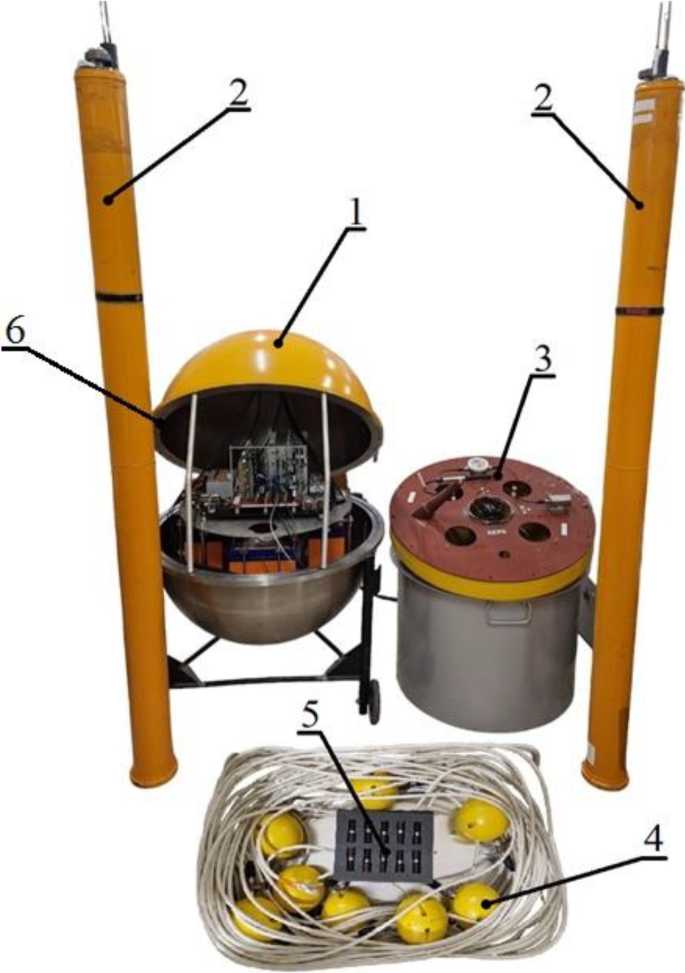

1 - носитель первичных измерительных преобразователей глубоководный НАГ, 2 -носитель первичных измерительных преобразователей мелководный НАМ, 3 - модуль
приемный МП, 4 - система приёмная вертикально-распределённая ВРПС, 5 - Гидрофоны ГИ50Э, 6 - место нанесения заводского номера.
Рисунок 1 - Общий вид установки морской части

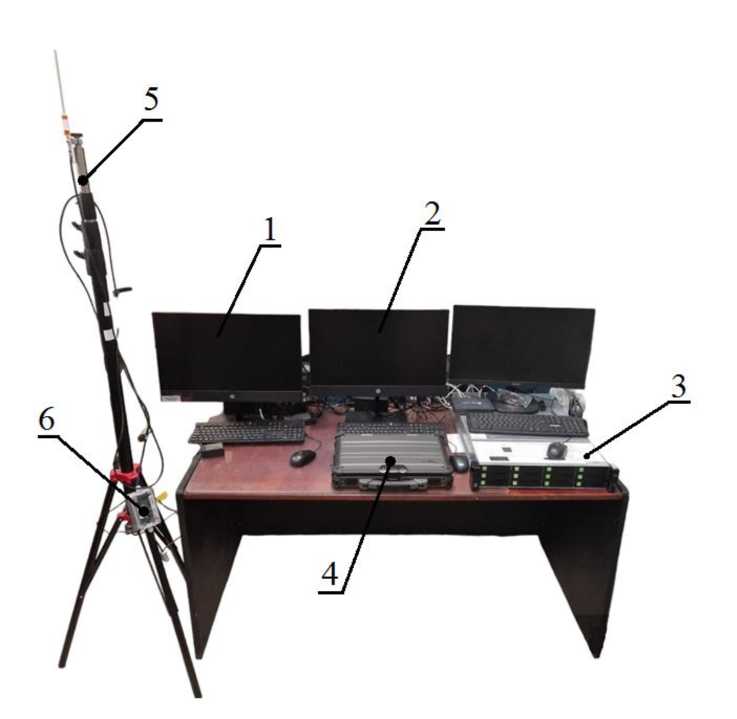

1 - Рабочая станция главного оператора 2 - Рабочая станция обработки гидроакустической информации 3 - Файл-сервер 4 - Мобильный вычислительный комплекс МВК-500-211
5 - Устройство поисковое 6 - Радиомодем «Спектр-433»
Рисунок 2 - Общий вид установки береговой части
В установку входит следующие программное обеспечение (ПО) «Комплекс специализированного программного обеспечения УВИ-А» МФРН.00054-01. ПО предназначено для управления режимами работы, сбора, обработки и отображения измерительной информации.
Дистрибутив ПО установки поставляется на компакт-диске и через сеть интернет не обновляется.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО «Комплекс специализированного программного обеспечения УВИ-А» приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) ПО «Комплекс специализированного
программного обеспечения УВИ-А».
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | МФРН.00054-01 |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | vsprec.exe - dfd470764b56832aa34cf42757ebf7be |
| spspo.exe - e3465f2dae97fd9012b59bd3b8a753c0 | |
| TM64gps.exe - 4eb9968f26ac7c2daab701f65b4ffdbf | |
| ComGAS.exe - b2d216397174d63fda74cff8db2a5fd3 | |
| ComGAS.exe -b05ed0f22476182a907a8e7acda944d3 | |
| vpb_geo - 66023d6aee3d8575f409717c329d8ee5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот при измерении звукового давления, Гц | от 2 до 10000 |
| Рабочий диапазон частот при измерении градиента звукового давления КГП1М1, Гц | от 10 до 1000 |
| Рабочий диапазон частот при измерении градиента звукового давления КГП10М2, Гц | от 100 до 10000 |
| Максимальный измеряемый уровень звукового давления (относительно 20 мкПа) при коэффициенте нелинейных искажений не более 1 %, дБ, не менее | 130 |
| Максимальный уровень выходного сигнала каналов комбинированных гидроакустических приёмников КГП3 (относительно 1 мкВ), при коэффициенте нелинейных искажений не более 1 % и погрешности измерения 0,1 дБ, дБ, не менее | 120 |
| Границы неисключённой систематической инструментальной погрешности измерения звукового давления в динамическом диапазоне 60 дБ относительно максимального измеряемого уровня в точке расположения гидрофона при доверительной вероятности P = 0,95 в диапазоне частот от 2 до 10000 Гц, дБ, не более | ±1,5 |
| Границы неисключённой систематической инструментальной погрешности измерения градиента звукового давления в диапазоне от 0,15 до 3 Па в точке расположения КГП при доверительной вероятности P = 0,95 в диапазоне частот от 10 до 10000 Гц, дБ, не более | ±3 |
| 1) КГП1М - приёмники гидроакустические комбинированные КГП1М 2) КГП10М - приёмники гидроакустические комбинированные КГП10М 3) КГП - приёмники гидроакустические комбинированные | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Максимальное гидростатическое давление (максимальная глубина погружения) для морской части установки, МПа (м), не более | 3 (300) |
| Повышенная рабочая температура среды для морской части установки, °С, не более | 20 |
| Пониженная рабочая температура среды для морской части установки, °С, не менее | -4 |
| Предельная повышенная температура среды для морской части установки в условиях хранения, °С | 35 |
| Предельная пониженная температура среды для морской части установки в условиях хранения, °С | -10 |
| Повышенная рабочая температура среды для береговой части установки, °С, не более | 25 |
| Пониженная рабочая температура среды для береговой части установки, °С, не менее | 15 |
| Повышенная относительная влажность воздуха для береговой части установки при температуре 20 °С, %, не более | 75 |
| Пониженная относительная влажность воздуха для береговой части установки при температуре 20 °С, %, не менее | 45 |
| Повышенное атмосферное давление для береговой части установки, кПа, не более | 105 |
| Пониженное атмосферное давление для береговой части установки, кПа, не менее | 96 |
| Срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации МФРН.411711.002РЭ и формуляра
МФРН.411711.002ФО типографским способом.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Кол., шт. |
| Часть морская (автономная донная станция) | МФРН.411711.037 | 1 |
| Часть береговая | МФРН.411734.003 | 1 |
| Комплекс специализированного программного обеспечения УВИ-А | МФРН.00054-01 | 1 |
| Комплект запасных частей, инструмента и принадлежностей (ЗИП-О) согласно ведомости МФРН.411711.002 ЗИ | 1 | |
| Руководство по эксплуатации | МФРН.411711.002РЭ | 1 |
| Формуляр | МФРН.411711.002ФО | 1 |
приведены в разделе «Использование УВИ-А» документа МФРН.411711.002РЭ «Установка для векторно-фазовых измерений на базе автономной донной станции с глубоководным и мелководным носителями первичных измерительных преобразователей УВИ-А. Руководство по эксплуатации».
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде».
