| Номер в госреестре | 91612-24 |
| Наименование СИ | Установка для скалярных и векторно-фазовых измерений в натурных условиях |
| Обозначение типа СИ | УВИ-М |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, рабочий поселок Менделеево |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка для скалярных и векторно-фазовых измерений в натурных условиях УВИ-М (далее - установка) предназначена для измерения звукового давления и градиента звукового давления, поиска источников (зон) повышенного подводного шумоизлучения вдоль корпуса морского объекта (определения угла между направлением на реперный излучатель и источник шумоизлучения) на стоповых режимах, в том числе проводимых в условиях зашумленных заводских акваторий.
К данному типу средств измерений относится установка для скалярных и векторнофазовых измерений в натурных условиях УВИ-М зав.№ 01.
Принцип работы установки заключается в измерении звукового давления и градиента звукового давления в точке расположения гидрофона и приемника гидроакустического комбинированного и векторно-фазовой обработке их сигналов. При работе установки в режиме акустических измерений сигналы с выхода первичных измерительных преобразователей через кабельные линии связи поступают на регистрацию в компьютер бортовой аппаратуры.
Конструктивно установка состоит из двух приемных модулей ПМ и блоков питания, коммутации и излучения БПКИ-М, кабельных линий связи КЛС-М (входят в состав комплекса измерительного мобильного с векторными приёмниками МИК-ВП), комплекса сбора и анализа гидроакустической информации КАИ, комплекса архивирования и обработки измерительной информации КАО и лаборатории передвижной метрологической ПМЛ.
ПМ предназначен для размещения первичных измерительных преобразователей (гидрофона ГИ53, приемника гидроакустического комбинированного КГП1М, приемника гидроакустического комбинированного КГП10М), преобразователя ЗОНД-10-ГД-1220 (измерение глубины погружения ПМ) и компаса электронного КЭ (ориентация ПМ относительно магнитного полюса земли).
Блок БПКИ-М предназначен для питания первичных преобразователей; управления режимами работы установки; отображения глубины погружения ПМ и для коммутации и согласования выходов первичных преобразователей со входами АЦП.
Комплекс КАИ обеспечивает многоканальную синхронную регистрацию, отображение и хранение первичной информации, выполняет спектральный узкополосный и третьоктавный анализы сигналов в реальном времени или по записанным реализациям, отображает ориентацию ПМ в геодезических координатах, производит генерацию сигналов для акустических излучателей И1 и излучателя реперного бортового РИБ. КАИ выполнен на базе переносного ноутбука с док-станцией и размещенными в ней двух модулей АЦП-ЦАП.
Комплекс КАО обеспечивает обработку, анализ и вывод в графическом виде результатов измерений с использованием векторно-фазовых методов обработки сигналов, архивирование результатов обработки измерительной информации на серверной станции и формирование отчетов по результатам обработки измерительной информации. Обработка информации КАО может производиться, в том числе в специализированном помещении, предназначенным для выполнения работ, результатом вычислений в которых является закрытая информация.
Средства измерения, входящие в состав установки, имеют в Федеральном информационном фонде по обеспечению единства измерений следующие номера:
- приемники гидроакустические комбинированные КГП1М: 90028-23;
- приемники гидроакустические комбинированные КГП10М: 90027-23;
- гидрофоны ГИ53: 40216-08;
- преобразователь измерительный давления ЗОНД 10: 15020-07.
Лаборатория передвижная метрологическая (ПМЛ) предназначена для мобильной доставки установки к месту проведения испытаний, предоставления возможности автономной предварительной проверки работоспособности элементов установки перед началом работ и обеспечения выполнения работ легкими плавсредствами.
Пломбирование установки не производится.
Нанесение знака поверки на установку не предусмотрено.
Заводской номер установки в виде цифрового обозначения нанесен на металлизированную этикетку, которую размещают на передней панели защищенного ноутбука серии из состава КАИ и из состава КАО.
Общий вид установки представлена на рисунке 1.

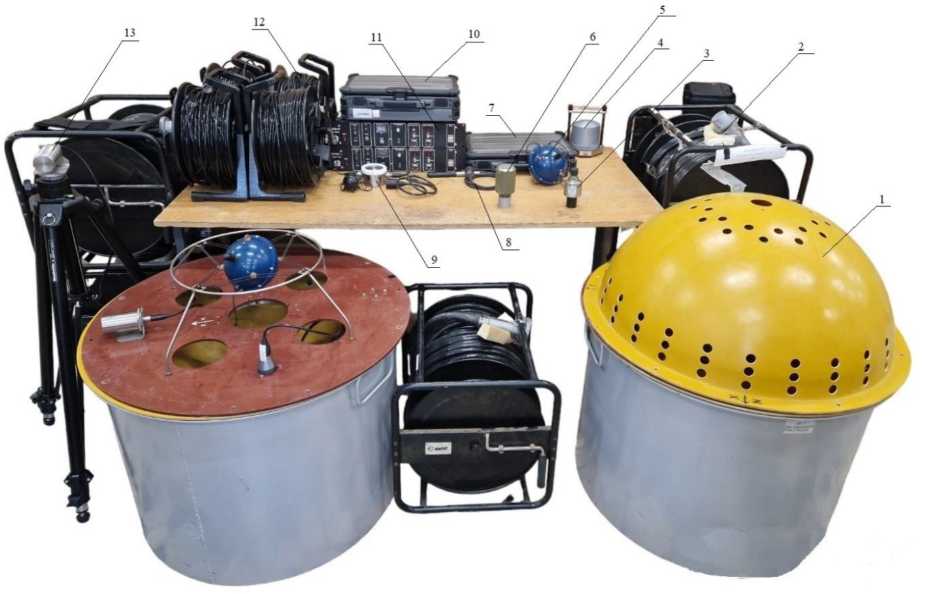

1 - модуль приемный подводный ПМ, 2 - линия связи кабельная КЛС-М, 3 - датчик давления ЗОНД-10-ГД-1220, 4 - реперный излучатель бортовой РИБ, 5 - приемник гидроакустический комбинированный КГП1М, 6 - излучатель И1, 7 - защищенный ноутбук серии МВК-500-211 из состава КАО, 8 - гидрофон ГИ53, 9 - приемник гидроакустический комбинированный КГП10М, 10 - защищенный ноутбук серии МВК-500-76 из состава КАИ, 11 - блоки питания, коммутации и излучения БПКИ-М, 12 - катушка кабельная, 13 - компас электронный КЭ
Рисунок 1 - Общий вид установки
Общий вид блоков БПКИ-М и защищенного ноутбука комплекса КАИ представлен на рисунке 2.

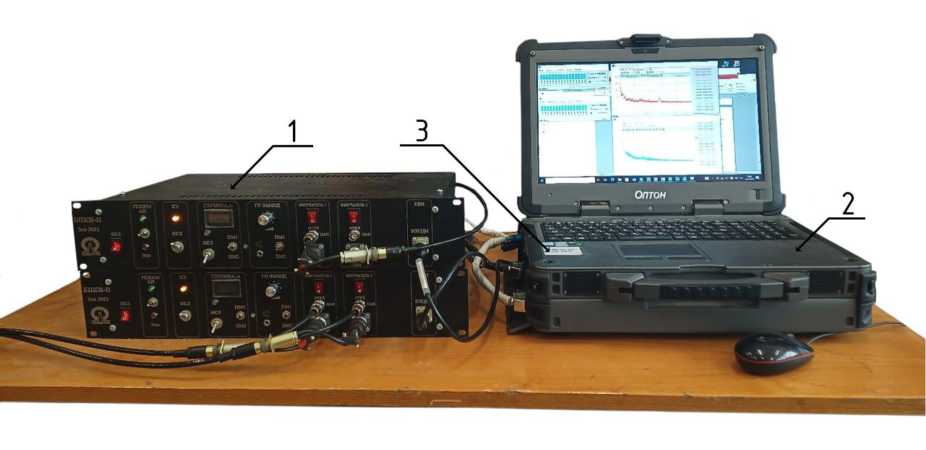

1 - Блок питания, коммутации и измерения БПКИ-М. 2 - Защищенный ноутбук серии МВК-500-76. 3 - Место нанесения заводского номера.
Рисунок 2 - Общий вид блоков БПКИ-М
В установку входит программное обеспечение (ПО) «Комплекс специализированного программного обеспечения УВИ-М» МФРН.00053-01, «Комплект программного обеспечения векторно-фазовой обработки» МФРН.00026-01, «Комплект программного обеспечения» МФРН.00081-01.
ПО «Комплекс специализированного программного обеспечения УВИ-М» МФРН.00053-01 и «Комплект программного обеспечения» МФРН.00081-01 установлены на защищенный ноутбук комплекса КАИ. ПО «Комплект программного обеспечения векторнофазовой обработки» МФРН.00026-01 установлено на ноутбук комплекса КАО. ПО предназначено для управления режимами работы, сбора, обработки и отображения измерительной информации. Дистрибутив ПО через сеть интернет не обновляется.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1 - 3.
Таблица 1 - Идентификационные данные (признаки) ПО «Комплекс специализированного
программного обеспечения УВИ-М»________________________________________________
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование программного обеспечения | МФРН.00053-01 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 01 |
| Цифровой идентификатор программного обеспечения | MenuUviM.exe - 32a8407e27f814d180b82bac25e26370 |
| spspo.exe - e3465f2dae97fd9012b59bd3b8a753c0 | |
| vsprec.exe - dfd470764b56832aa34cf42757ebf7be |
Таблица 2 - Идентификационные данные (признаки) ПО «Комплект программного обеспечения векторно-фазовой обработки»
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование программного обеспечения | МФРН.00026-01 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 01 |
| Цифровой идентификатор программного обеспечения | vpb_geo- 66023d6aee3d8575f409717c329d8ee5 |
Таблица 3 - Идентификационные данные (признаки) ПО «Комплект программного
обеспечения»
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование программного обеспечения | МФРН.00081-01 |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 01 |
| Цифровой идентификатор программного обеспечения | CompVp.exe - cb129b835ff228b4bdeb4201f1ad9129 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «низкий» по Р 50.2.077-2014.
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон частот при измерении звукового давления, Гц | от 2 до 10000 |
| Рабочий диапазон частот при измерении градиента звукового давления КГП1М1, Гц | от 10 до 1000 |
| Рабочий диапазон частот при измерении градиента звукового давления КГП10М2, Гц | от 100 до 10000 |
| Максимальный измеряемый уровень звукового давления при коэффициенте нелинейных искажений не более 1% (относительно 20 мкПа), дБ, не менее | 130 |
| Максимальный измеряемый уровень выходного сигнала каналов КГП3 при коэффициенте нелинейных искажений не более 1% (относительно 1 мкВ) и погрешности измерения 0,1 дБ, дБ, не менее | 120 |
| Границы неисключенной систематической инструментальной погрешности измерения звукового давления в динамическом диапазоне 60 дБ относительно максимального измеряемого уровня в точке расположения гидрофона при доверительной вероятности P = 0,95 в диапазоне частот от 2 Гц до 10 кГц, дБ, не более | ±2 |
| Границы неисключённой систематической инструментальной погрешности измерения градиента звукового давления в диапазоне от 0,15 до 3 Па в точке расположения КГП при доверительной вероятности P = 0,95 в диапазоне частот от 10 до 10000 Гц, дБ, не более | ±3 |
| Границы неисключенной систематической инструментальной погрешности измерения направления на источник шумоизлучения в диапазоне от 0 до 2п (при отношении сигнал/шум на входе КГП не менее 30 дБ), радиан, не более | ±0,1 |
| Границы неисключенной систематической инструментальной погрешности измерения глубины погружения в диапазоне от 1 до 300 м, м, не более | ±1 |
| 1) КГП1М - приёмники гидроакустические комбинированные КГП1М 2) КГП10М - приёмники комбинированные гидроакустические КГП10М 3) КГП - приёмники гидроакустические комбинированные | |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное воздействие гидростатического давления на подводную часть установки (максимальная глубина погружения), МПа, не более | 3 |
| Повышенная рабочая температура среды для морской части установки, °С, не более | 20 |
| Пониженная рабочая температура среды для морской части установки, °С, не менее | -4 |
| Предельная повышенная температура среды для морской части установки в условиях хранения, °С | 35 |
| Предельная пониженная температура среды для морской части установки в условиях хранения, °С | -10 |
| Повышенная рабочая температура среды для береговой части установки, °С, не более | 25 |
| Пониженная рабочая температура среды для береговой части установки, °С, не менее | 15 |
| Повышенная относительная влажность воздуха для береговой части установки при температуре 20 °С, %, не более | 75 |
| Пониженная относительная влажность воздуха для береговой части установки при температуре 20 °С, %, не менее | 45 |
| Повышенное атмосферное давление для береговой части установки, кПа, не более | 105 |
| Пониженное атмосферное давление для береговой части установки, кПа, не менее | 96 |
| Срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации МФРН.411711.001 РЭ и формуляра МФРН.411711.001 ФО типографским способом.
Таблица 6 - Комплектность установки
| Наименование | Обозначение | Кол-во, шт. |
| Комплекс измерительный мобильный с векторными приёмниками МИК-ВП | МФРН.406231.001 | 1 |
| Комплекс сбора и анализа гидроакустической информации КАИ | МФРН.411734.001 | 1 |
| Комплекс архивирования и обработки измерительной информации КАО | МФРН.411734.002 | 1 |
| Лаборатория передвижная метрологическая ПМЛ | МФРН.411976.001 | 1 |
| Комплекс специализированного программного обеспечения УВИ-М | МФРН.00053-01 | |
| Комплект запасных частей, инструмента и принадлежностей (ЗИП-О) согласно ведомости МФРН.411711.001 ЗИ | 1 | |
| Руководство по эксплуатации | МФРН.411711.001 РЭ | 1 |
| Формуляр | МФРН.411711.001 ФО | 1 |
приведены в разделе «Использование установки» документа МФРН.411711.001 РЭ «Установка для скалярных и векторно-фазовых измерений в натурных условиях УВИ-М. Руководство по эксплуатации».
Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
