| Номер в госреестре | 91613-24 |
| Наименование СИ | Профилемеры многоканальные с навигационной системой |
| Обозначение типа СИ | 40-ПРН.02-00.000 |
| Изготовитель | Акционерное общество "Транснефть - Диаскан" (АО "Транснефть - Диаскан"), Московская обл., г. Луховицы |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Профилемеры многоканальные с навигационной системой 40-ПРН.02-00.000 (далее -профилемеры) предназначены для измерений глубины дефекта геометрии трубы, выступающего внутрь, и координат начала и конца дефекта вдоль оси трубы при проведении внутритрубного диагностирования магистральных нефтепроводов и нефтепродуктопроводов.
Принцип действия профилемеров основан на определении угла отклонения измерительных рычагов, имеющих непосредственный контакт с внутренней стенкой трубопровода через полиуретановые элементы скольжения (накладки). При проходе накладки с бездефектного участка трубы на дефект происходит отклонение рычага, которое регистрируется профилемерами и в дальнейшем интерпретируется как геометрическая величина и координата начала дефекта вдоль оси трубы, а при проходе накладки с дефекта на бездефектный участок трубы рычаг возвращается в исходное положение, которое регистрируется профилемерами и в дальнейшем интерпретируется как координата конца дефекта посредством программного обеспечения. Отсчет координат дефекта вдоль оси трубы осуществляется от ближайшего к дефекту поперечного сварного шва. Каждый из измерительных рычагов соединен со своим датчиком углового перемещения и поэтому регистрация геометрических дефектов трубопровода является многоканальной, по одному каналу на каждый рычаг.
Конструктивно профилемеры состоят из одной секции, несущим элементом которой является корпус, внутри которого располагается секция электроники. На фланцах корпуса крепятся:
- в передней части: манжета с бампером и блоками подвески;
- в задней части: блок одометров и бампер;
- в средней части: манжета, блок измерительный и диск опорный с блоками подвески.
Блок измерительный имеет два пояса подпружиненных измерительных рычагов. Пояса рычагов сдвинуты друг относительно друга для обеспечения полного охвата накладками внутренней поверхности трубы при проведении внутритрубного диагностирования.
Рабочая среда профилемеров - нефть, нефтепродукты, газ и неагрессивные жидкости. Типоразмер профилемера соответствует наружному диаметру обследуемого трубопровода с допускаемой овальностью трубопровода не более 12% от наружного диаметра обследуемого трубопровода. К настоящему типу относятся профилемеры, указанные в таблице 1, и выполненные в следующих типоразмерах:
Таблица 1 - Типоразмеры профилемеров
| Обозначение профилемера | Заводской номер | Типоразмер (диаметр) | |
| мм | дюйм | ||
| 206110 | 1020 | 40 | |
| 40-ПРН.02-00.000 | 305048 305049 | 1067 | 42 API |
| 2150638 | 1220 | 48 | |
Так как каждый профилемер предназначен для диагностики магистральных нефтепроводов и нефтепродуктопроводов нескольких диаметров, для лучшего прохождения изгибов трубопровода имеется комплект манжет разных размеров, которые устанавливаются перед проведением диагностики.
Нанесение знака поверки на профилемер не предусмотрено.
На профилемерах заводской номер нанесен гравировкой и ударным методом в виде цифрового обозначения на бирку, закреплённую на корпусе секции профилемера.

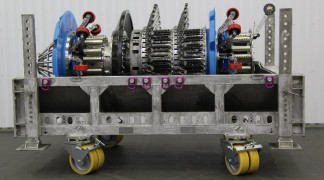

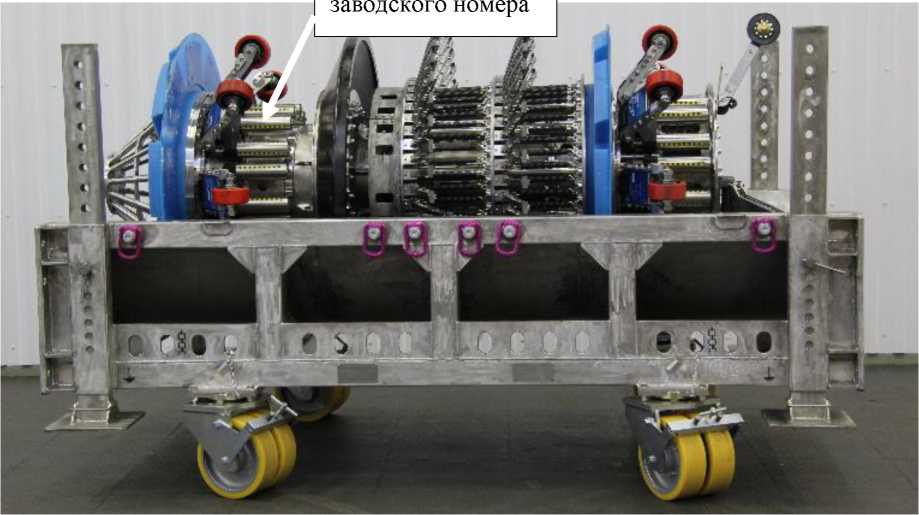

Фотографии общего вида и место нанесения заводского номера профилемеров представлены на рисунке 1.
г м Место нанесения
Рисунок 1 - Общий вид профилемера многоканального с навигационной системой
40-ПРН.02-00.000
Программное обеспечение «Терминал ОПТ» (ПО), входящее в состав профилемеров, служит для подготовки и настройки оборудования перед проведением внутритрубного диагностирования.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Терминал ОПТ |
| Номер версии (идентификационный номер) ПО | 22.0529.32 и выше |
| Цифровой идентификатор ПО | - |
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений координат дефекта** (вдоль оси трубы), мм | от 418 до 18000 |
| Пределы допускаемой абсолютной погрешности измерений координат дефекта (вдоль оси трубы), мм | ±(34+0,0083-L)* |
| Диапазон измерений глубины дефекта, выступающего внутрь, мм - для типоразмера 1020 мм - для типоразмера 1067 мм - для типоразмера 1220 мм | от 4 до 153 от 4 до 158 от 4 до 185 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефекта, выступающего внутрь, мм | ±2 |
| * Где L - измеренная координата начала или конца дефекта (вдоль оси трубы), мм. ** Координаты дефекта - координата начала дефекта и координата конца дефекта | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение | ||
| Типоразмер (диаметр), дюйм | 40 | 42 | 48 |
| Наружный диаметр обследуемого трубопровода (Du), мм | 1020 | 1067 | 1220 |
| Температура рабочей среды, °С | от -15 до +60 | ||
| Температура хранения, °С | от 0 до +35 | ||
| Температура транспортирования, °С | от -40 до +50 | ||
| Минимальная температура окружающего воздуха при кратковременном (до 6 часов) воздействии при запасовке и выемке, °С | -30 | ||
| Длина профилемера, мм | 2412 | 2868 | |
| Маркировка взрывозащиты | 0Ex db sа [ia] IIА T5 Ga X | ||
наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом печати.
Таблица 5 - Комплектность профилемера 40-ПРН.02-00.000
| Наименование | Обозначение | Количество |
| Профилемер многоканальный с навигационной системой | 4О-ПРН.02-ОО.ООО | 1 шт. |
| Комплект базовых частей | 4О-ПРН.02-ОО.4ОО | 1 компл. |
| Комплект базовых частей типоразмеров 1020 и 1067 мм | 4О-ПРН.02-ОО.41О | 1 компл. |
| Комплект базовых частей типоразмера 1220 мм | 4О-ПРН.02-12.ООО | 1 компл. |
| Комплект сменных частей типоразмера 1020 мм | 4О-ПРН.02-ОО.42О | 1 компл. |
| Комплект сменных частей типоразмера 1067 мм | 4О-ПРН.02-11.ООО | 1 компл. |
| Комплект сменных частей типоразмера 1220 мм | 4О-ПРН.02-12.4ОО | 1 компл. |
| Транспортировочно-запасовочное устройство | 40-ПРН.02-28.000 | 1 компл. |
| Транспортировочно-запасовочное устройство | 40-ПРН.00-28.000 | 1 компл. |
| Комплект сменных частей блока батарейного | 40-ПРН.02-25.000 | 1 компл. |
| Комплект вспомогательного оборудования | 40-ПРН.02-14.000 | 1 компл. |
| Программа интерпретации данных | RU.18024722.00050 | 1 шт. |
| Комплект запасных частей | 40-ПРН.02-17.000 | 1 компл. |
| Комплект инструмента и принадлежностей | 40-ПРН.02-18.000 | 1 компл. |
| Комплект калибровочный | 4О-ПРН.02-31.ООО | 1 компл |
| Комплект калибровочный | 48-ПРН.02-31.ООО | 1 компл |
| Комплект терминала | 4О-ПРН.02-6О.ООО | 1 компл |
| Комплект эксплуатационных документов | - | 1 компл. |
приведены в документах: 40-ПРН.02-00.000 РЭ «Профилемер многоканальный с навигационной системой 40-ПРН.02-00.000. Руководство по эксплуатации», раздел 2 «Использование по назначению».
ТУ 4834-095-18024722-2013 Профилемеры многоканальные типа ПРН. Технические условия;
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
