| Номер в госреестре | 91614-24 |
| Наименование СИ | Измерители перемещений (деформаций) оптические бесконтактные |
| Обозначение типа СИ | ТС705 |
| Изготовитель | Общество с ограниченной ответственностью "Тестсистемы" (ООО "Тестсистемы"), г. Иваново |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) оптические бесконтактные ТС705 (далее по тексту - измерители) предназначены для измерений перемещений (деформаций) при испытании образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) на прочность.
Принцип действия измерителей основан на методике корреляции цифровых изображений. Этот оптический метод используется для отслеживания и измерений деформации образца. Метод реализован программной обработкой изображений исходных и деформированных состояний образца. Оптическое изображение точек (меток) поступает с камеры высокого разрешения. Обработка изображения производится высокопроизводительной вычислительной системой. Измерения возможны только при нахождении контрольных точек в зоне видимости.
В состав измерителя входят: корпус, в котором размещается высокоскоростная камера (камеры), осветитель для поддержания оптимальной освещённости образца, (опционально) система лазерной юстировки, которая обеспечивает визуальную проверку установки образца по оси измерений и позиционирование оптики, высокопроизводительная вычислительная система, пульт оператора и (или) персональный компьютер, (опционально) монтажная система высокой жесткости для установки измерителя на рабочем расстоянии перед объектом.
Пульт оператора представляет собой микропроцессорный блок, который осуществляет: прием, обработку и визуализацию измерительной информации, управление режимами работы измерителя. На передней панели пульта оператора расположен сенсорный экран, с помощью которого в диалоговом режиме задаются параметры измерений.
Пульт оператора и высокопроизводительная вычислительная система могут иметь различные варианты исполнений внешнего вида отличающихся формой, габаритными размерами и цветом корпуса.
Измерители могут иметь вариант исполнения, в котором прием, обработка и визуализация измерительной информации, а также ввод параметров испытания осуществляется при помощи пульта оператора испытательной машины.
Модификации измерителей отличаются направлением измеряемых перемещений, диапазоном и исполнением по точности измерений, габаритными размерами и массой. Цветовое исполнение и конструктив внешних элементов измерителей может определяться требованием заказчика.
Модификации измерителей имеют обозначение:
ТС705 -Н - Х - Y
I----- Исполнение по точности измерений
-------- Наибольший предел измерений (далее - НИИ) ------------ Направление измеряемых перемещений (деформаций):
1 - продольное;
2 - продольное и поперечное
Измерители модификации TC705-1-X-Y могут быть оснащены адаптерами для установки под углом от 0 до 90 градусов к продольной оси образца, что позволяет производить измерения поперечных перемещений (деформаций) образца.
Иример обозначения измерителей при заказе:
Измеритель перемещений (деформаций) оптический бесконтактный ТС705: направление измеряемых перемещений - продольное, НИИ 190 мм, исполнение по точности измерений 0,5:
Измеритель перемещений (деформаций) оптический бесконтактный ТС705-1-190-0,5 УХЛ 4.2 ТУ 26.51.66-041-99369822-2023.

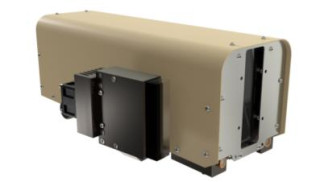

Внешний вид измерителей представлен на рисунках 1-4.
Рисунок 1 - Внешний вид измерителей модификаций TC705-1(2)-40-Y, TC705-1(2)-50-Y, TC705-1(2)-65-Y
Рисунок 2 - Внешний вид измерителей модификаций TC705-1(2)-110-Y, TC705-1(2)-190-Y
Рисунок 3 - Внешний вид измерителей модификаций TC705-1(2)-240-Y, TC705-1(2)-490-Y
Пломбировка от несанкционированного доступа не предусмотрена.
Заводской номер в числовом формате наносится на маркировочную табличку методом офсетной печати, прикрепляемую на заднюю стенку корпуса измерителя. Место нанесения маркировочной таблички на примере измерителей модификаций ТС705-1(2)-190-Х представлено на рисунке 4.
Маркировочная табличка
Рисунок 4 - Место нанесения маркировочной таблички
Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 5.
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Рисунок 5 - Обозначение мест нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на измеритель не предусмотрено.
Измерители функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТС705 |
| Номер версии (идентификационный номер) ПО | не ниже 2.07.XX* |
| Цифровой идентификатор ПО | 8а669е9418750с81а690ае159а8ес410 |
| Другие идентификационные данные | MD5 |
| * 2.07. - метрологически значимая часть ПО, ХХ - метрологически не значимая часть ПО, которая является сервисной частью, её объём и конфигурация оговариваются при заказе. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений продольных перемещений (деформаций), мм | от 0 до 40; от 0 до 50; от 0 до 65; от 0 до 110; от 0 до 190; от 0 до 240; от 0 до 490 |
| Диапазоны измерений поперечных перемещений (деформаций), мм | от 0 до 25; от 0 до 50 |
| Примечания: 1) В модификации измерителя с продольным и поперечным направлением измеряемых перемещений (деформаций) в обозначении указывается НПИ продольных перемещений (деформаций). 2) Значение диапазонов измерений перемещений (деформаций) указывается в индивидуальных паспортах на измерители. | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Исполнение по точности измерений | |
| 0,5 | 1,0 | |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 300 мкм включ., мкм | ±1,5 | ±3,0 |
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 300 мкм до НПИ, % | ±0,5 | ±1,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||
| ТС705-1(2)-40(50; 65)-Y | ТС705-1(2)-110(190)-Y | ТС705-1(2)-240(490)-Y | |
| Рабочее расстояние, мм, не более | 1000 | ||
| Габаритные размеры измерителя, мм, не бо- | |||
| лее: | |||
| - длина | 1000 | 650 | 650 |
| - ширина | 600 | 600 | 550 |
| - высота | 400 | 450 | 950 |
| Масса измерителя, кг, не более | 20 | 20 | 20 |
| Параметры электрического питания: | |||
| - напряжение переменного тока, В | от 207 до 253 | ||
| - частота переменного тока, Гц | от 49 до 51 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от +10 до +35 | ||
| - относительная влажность, % | от 20 до 80 | ||
| Полный средний срок службы, лет, не менее | 10 | ||
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку, прикрепляемую на заднюю стенку корпуса измерителя методом офсетной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) оптический бесконтактный ТС705 | Модификация в соответствии с договором поставки | 1 шт. |
| Высокопроизводительная вычислительная система | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Пульт оператора | - | *1 шт. |
| Монтажная система | - | *1 шт. |
Продолжение таблицы 5
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | ТС705.000.000 РЭ | 1 экз. |
| Паспорт | ТС705.000.000 ПС | 1 экз. |
| Методика поверки | - | 1 экз. |
| * Наличие в зависимости от договора поставки | ||
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.66-041-99369822-2023 «Измерители перемещений (деформаций) оптические бесконтактные ТС705. Технические условия».
