Проволочки и ролики Обозначение отсутствует, 91615-24

Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91615-24
Наименование СИ	Проволочки и ролики
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва
Год регистрации	2024
Срок свидетельства	18.03.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.

Проволочки и ролики представляют собой цилиндр нормированного диаметра, на котором выделена рабочая область.

Проволочки и ролики изготавливаются следующих типов:

I - проволочки гладкие;

II - проволочки ступенчатые;

III - ролики.

На гладкой проволочке типа I рабочая поверхность располагается в центральной части проволочки, на ступенчатой проволочке типа II с двух сторон имеются занижения (нерабочие поверхности), на ролике типа III занижение имеется только с одной стороны.

Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.

Проволочки и ролики выпускаются комплектами, состоящими:

- из 3 штук одного типа с равными номинальными диаметрами - для измерений

среднего диаметра наружных резьб;

- из 2 штук одного типа с равными номинальными диаметрами - для измерений

параметров шлицевых соединений.

Пример условного обозначения гладких проволочек диаметром dD0 = 0,101 мм класса точности 0:

Проволочки I-0,101 кл. 0 ГОСТ 2475—88;

Пример условного обозначения ступенчатых проволочек диаметром dD0 = 2,095 мм класса точности 1:

Проволочки II-2,095 кл. 1 ГОСТ 2475—88;

Пример условного обозначения роликов dD0 = 5,207 мм класса точности 0:

Ролики III-5,207 кл. 0 ГОСТ 2475-88.

Товарный знак

или

наносится на паспорт проволочек и роликов

типографским методом, на шильдик методом лазерной маркировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунках 1-3.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид проволочек и роликов указан на рисунках 1 - 3.

Пломбирование проволочек и роликов от несанкционированного доступа не

предусмотрено.

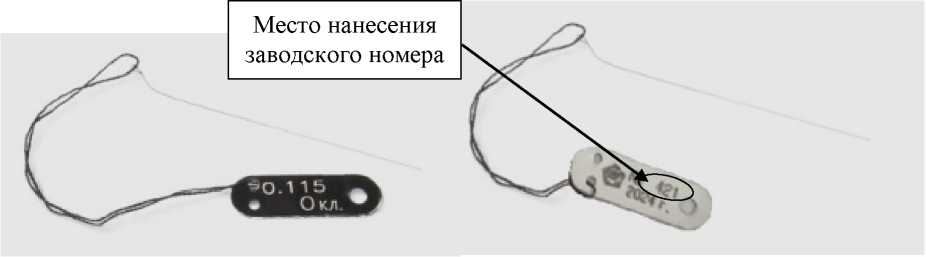

Рисунок 1 - Общий вид проволочек гладких типа I с указанием места нанесения заводского номера

Место нанесения заводского номера

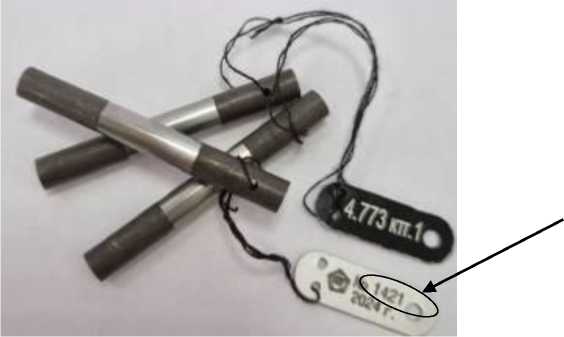

Рисунок 2 - Общий вид проволочек ступенчатых типа II с указанием места нанесения заводского номера

Рисунок 3 - Общий вид роликов типа III с указанием места нанесения заводского номера

Место нанесения

заводского номера

Тип I Тип II тип III

А - рабочая поверхность проволочек типа I, L - общая длина проволочек или роликов; L1 - рабочая длина проволочек или роликов; dD0 - диаметр рабочей поверхности; d - диаметр нерабочей поверхности

Рисунок 4 - Обозначение основных размеров проволочек и роликов

Технические характеристики

Таблица 1 - Номинальные диаметры проволочек и роликов dD0 для измерений

параметровшлицевых соединений с эвольвентным профилем

dD0, мм
1,00	2,25	4,00	6,00	11,00	20,00
1,25	2,50	4,25	6,50	12,00	22,00
1,40	2,75	4,50	7,00	14,00	25,00
1,50	3,00	5,00	8,00	15,00	28,00
1,75	3,25	5,25	9,00	16,00	30,00
2,00	3,50	5,50	10,00	18,00	35,00

Таблица 2 - Номинальные диаметры проволочек и роликов dD0 для измерений среднего диаметра наружных резьб

Размеры в мм
Шаг Р	Вид резьбы и угол профиля
	метрическая а=60°			трапецеидальная а=30°		Упорная а=33°, в=30°, Y=3°
	dD0	dDmax	dDmin	dD0	dDmax	dD0	dDmax
1	2	3	4	5	6	7	8
0,075	0,045	0,054	-	-	-	-	-
0,08	0,048	0,058	0,040
0,09	0,052	0,062	0,045
0,1	0,058	0,070	0,051
0,125	0,073	0,088	0,063
0,15	0,088	0,106	0,076
0,175	0,101	0,121	0,089
0,2	0,115	0,138	0,102
0,225	0,130	0,156	0,114
0,25	0,144	0,172	0,127
0,3	0,173	0,208	0,152
0,35	0,202	0,242	0,177
0,4	0,231	0,277	0,203

Продолжение таблицы 2

1	2	3	4	5	6	7	8
0,45	0,260	0,312	0,228	-	-	-	-
0,5	0,289	0,347	0,253
0,6	0,346	0,415	0,304
0,7	0,404	0,485	0,354
0,75	0,433	0,520	0,379
0,8	0,462	0,554	0,405
1	0,577	0,692	0,506
1,25	0,722	0,866	0,632
1,5	0,866	1,039	0,758	0,776	0,866
1,75	1,010	1,212	0,885	-	-
2	1,155	1,386	1,011	1,035	1,155	1,086	1,173
2,5	1,443	1,732	1,264	-	-	-	-
3	1,732	2,078	1,516	1,553	1,732	1,629	1,759
3,5	2,021	2,425	1,769	-	-	-	-
4	2,309	2,771	2,021	2,071	2,278	2,173	2,347
4,5	2,598	3,118	2,274	-	-	-	-
5	2,887	3,464	2,527	2,588	2,847	2,716	2,933
5,5	3,175	3,81	2,779	-	-	-	-
6	3,464	4,157	3,032	3,106	3,417	3,259	3,520
7	-	-	-	3,623	3,985	-	-
8				4,141	4,555	4,345	4,693
9				4,659	5,125	-	-
10				5,176	5,694	5,431	5,865
12				6,212	6,833	6,518	7,039
14				7,247	7,972	7,603	8,211
16				8,282	9,110	8,690	9,385
18				9,317	10,249	9,776	10,558
20				10,353	11,388	10,95	11,826
22				11,388	12,527	11,948	12,904
24				12,423	13,665	13,133	14,184
28				14,493	15,942	15,207	16,424
32				16,565	18,222	17,362	18,76
36				18,634	20,497	20,152	21,764
40				20,706	22,777	21,863	23,612
44				22,774	24,951	23,896	25,808
48				24,845	27,329	26,069	28,154

Таблица 3 - Номинальные диаметры проволочек и роликов dD0 для измерений среднего диаметра наружных резьб

Размеры в мм
Число шагов на длине 24,5 мм	Вид резьбы и угол профиля
	унифицированная (дюймовая) а=60°			трубная цилиндрическая и коническая а=55°, дюймовая а=55°
	dD0	dDmax	dDmin	dD0	dDmax	dDmin
1	2	3	4	5	6	7
80	0,183	0,220	0,161	-	-	-
72	0,204	0,245	0,179
64	0,229	0,275	0,201
56	0,262	0,314	0,230
48	0,306	0,367	0,268
44	0,333	0,400	0,292
40	0,367	0,440	0,321
36	0,407	0,488	0,357
32	0,458	0,550	0,402
28	0,524	0,629	0,459	0,511	0,613	0,459
27	0,543	0,652	0,475	-	-	-
24	0,611	0,733	0,535	0,596	0,716	0,535
20	0,733	0,880	0,642	0,716	0,859	0,643
19	-	-	-	0,754	0,905	0,676
18	0,815	0,978	0,713	0,795	0,954	0,714
16	0,917	1,100	0,803	0,895	1,074	0,803
14	1,048	1,258	0,917	1,023	1,228	0,918
13	1,128	1,354	0,988	-	-	-
12	1,222	1,466	1,070	1,193	1,432	1,071
1 11 2	1,275	1,530	1,116	-	-	-
11	1,333	1,600	1,167	1,302	1,562	1,168
10	1,467	1,760	1,284	1,432	1,718	1,285
9	1,629	1,955	1,426	1,591	1,909	1,427
8	1,833	2,200	1,605	1,790	2,148	1,606
7	2,095	2,514	1,834	2,045	2,454	1,835
6	2,444	2,933	2,139	2,387	2,846	2,141
5	2,933	3,520	2,567	2,864	3,437	2,569
* t-.j I 1—	3,259	3,911	2,852	3,182	3,818	2,854
4	3,666	4,399	3,209	3,579	4,295	3,211
1 32	-	-	-	4,091	4,909	3,670
1 31	-	-	-	4,406	5,287	3,952

Продолжение таблицы 3

1	2	3	4	5	6	7
3	-	-	-	4,773	5,728	4,281
7 2в				4,980	5,976	4,467
ГП 1 ’+ гм				5,207	6,248	4,672
IJ 00 I СП				5,454	6,545	4,893
-< 1 гм гм				5,727	6,872	5,137

Таблица 4 - Числовые значения предельных отклонений dD0 проволочек и роликов, в зависимости от класса точности

Интервал диаметров dD0, мм	Предельное отклонение, мкм
	Класс точности 0	Класс точности 1
До 4,980	±0,3	±0,5
От 5,176 до 8,690	±0,4
От 10,353 до 26,069	±0,5	±1,0
От 28,000 до 35,000	—
Примечание: отклонения формы рабочей поверхности проволочки и ролика (любое отклонение от круглости или профиля продольного сечения) находятся впределах допуска на диаметр

Таблица 5 - Общая и рабочая длина проволочек и роликов

Интервалы диаметров dD0, мм	L, мм	L1, мм
До 3 включ.	От 30 до 40	14±1
Св. 3 до 4 включ.	От 35 до 45	14±1
Св. 4 до 5 включ.	От 40 до 50	14±1
Св. 5	От 50 до 55	40±1

Таблица 6 - Интервалы диаметров проволочек и роликов в зависимости от типа, а также масса

Тип	Интервалы диаметров dD0, мм	Масса, кг
I	От 0,045 до 0,346	От 5'10"7 до 300-10’7
II	От 0,115 до 4,980	От 32 -10’7 до 0,008
III	От 5,176 до 35,000	От 0,010 до 0,414

аблица 7 -Технические характеристики

Наименование характеристики

Значение

Параметр шероховатости Ra по ГОСТ 2789-93 рабочих поверхностей проволочек и роликов, мкм, не более

0,04

Условия эксплуатации:

- температура окружающего воздуха, °С, для: проволочек роликов

- относительная влажность воздуха, %, не более

От +15 до +25

От +17 до +23

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование	Обозначение	Количество
Проволочки или ролики: - с равными номинальными диаметрами для измерений среднего диаметра резьбы - с равными номинальными диаметрами для измерений параметров шлицевых соединений	-	3 шт. 2 шт.
Футляр	-	1 шт.
Паспорт	-	1 экз.

Сведения о методах измерений

приведены в п.6 «Порядок работы» паспорта на проволочки и ролики.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

ГОСТ 2475-88 «Проволочки и ролики. Технические условия».
