| Номер в госреестре | 91624-24 |
| Наименование СИ | Преобразователи магнитной индукции измерительные |
| Обозначение типа СИ | MFS-202 |
| Изготовитель | MIKROTREND d.o.o., Хорватия |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи магнитной индукции измерительные MFS-202 (далее - преобразователи) предназначены для измерений магнитной индукции постоянного и переменного поля.
Принцип действия преобразователей основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла.
Конструктивно преобразователь состоит из измерительного зонда, блока усилителя и блока коммутации.
Измерительный зонд предназначен для измерений магнитной индукции в зазорах либо на поверхности магнитных систем и имеет рабочую часть плоской формы. Магниточувствительная ось преобразователя Холла перпендикулярна плоскости рабочей поверхности рабочей части.
Блок усилителя предназначен для усиления выходного сигнала первичного измерительного преобразователя Холла.
Блок коммутации предназначен для формирования управляющего тока преобразователя Холла, преобразования выходных сигналов в стандартный токовый сигнал 0-20 мА и для подключения внешних устройств (блока питания и измерительного прибора).
Корпуса измерительного зонда и блока усилителя имеют неразборную конструкцию, поэтому пломбировка от несанкционированного доступа не требуется.

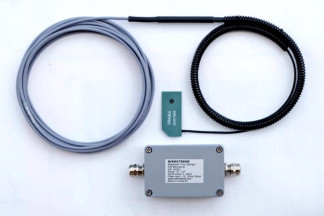

Общий вид преобразователей с обозначением места нанесения знака утверждения типа приведен на рисунке 1.
Заводские номера, идентифицирующие преобразователь, нанесены на маркировочную наклейку методом шелкографии в виде цифрового кода.
Нанесение знака поверки на преобразователь не предусмотрено. Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.
Блок усилителя
Место нанесения заводского номера
Место нанесения знака утверждения типа
Блок коммутации
И Измерительный зонд
Рисунок 1 - Общий вид преобразователей с обозначением мест нанесения знака утверждения типа и заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений магнитной индукции, Тл | от 0,001 до 2 |
| Пределы допускаемой основной абсолютной погрешности измерений магнитной индукции постоянного поля, Тл в диапазоне от 0,001 до 1 Тл включ., в диапазоне св. 1 до 2 Тл | ±(0,02-Ви+0,0001) ±0,1-Ви |
| Рабочий диапазон частот переменного поля, Гц | от 20 до 1000 |
| Пределы допускаемой основной абсолютной погрешности измерений магнитной индукции переменного поля, Тл в диапазоне от 0,001 до 1 Тл включ., в диапазоне св. 1 до 2 Тл | ±(0,05-Ви+0,0002) ±0,1-Ви |
| Пределы допускаемой дополнительной абсолютной погрешности измерений магнитной индукции постоянного поля от температуры, Тл/°С | ±0,001<Ви |
| Ви - измеренное значение магнитной индукции, Тл | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Коэффициент преобразования, мА/Тл | 5±0,5* |
| Напряжение питания постоянного тока, В | от 19 до 28 |
| Потребляемый постоянный ток, мА, не более | 50 |
| Измерительный зонд | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 57 25 2,8 |
| Блок усилителя | |
| Габаритные размеры, мм, не более: - диаметр - длина | 10 70 |
| Блок коммутации | |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 64 98 34 |
| Длина кабеля для подсоединения измерительного зонда к блоку усилителя, м, не менее | 1,5 |
| Размеры рабочей части измерительного зонда, мм, не более: - длина - ширина - высота | 38 25 1,2 |
| Масса, г, не более: - измерительного зонда с кабелем и блоком усилителя - блок коммутации | 130 300 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84 до 106,7 |
| Рабочие условия применения измерительного зонда: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха % - атмосферное давление, кПа | от -20 до +125 от 30 до 80 от 84 до 106,7 |
| Рабочие условия применения блока усилителя и блока коммутации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -20 до +80 от 30 до 80 от 84 до 106,7 |
| * конкретное значение приведено в формуляре | |
наносится на корпус блока коммутации в виде наклейки и на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность преобразователя
| Наименование | Обозначение | Кол-во |
| Преобразователь магнитной индукции измерительный MFS-202 в составе: | ||
| Зонд измерительный с кабелем и блоком усилителя | 1 шт. | |
| Блок коммутации | 1 шт. | |
| Резистор 500 Ом | 1 шт. | |
| Преобразователь магнитной индукции измерительный MFS-202. Руководство по эксплуатации | MFS.180627 РЭ | 1 экз. |
| Преобразователь магнитной индукции измерительный MFS-202. Формуляр | MFS.180627 ФО | 1 экз. |
приведены в разделе 2 документа MFS.180627 РЭ «Преобразователь магнитной индукции изме
рительный MFS-202. Руководство по эксплуатации».
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
Преобразователи магнитной индукции измерительные MFS-202. Стандарт предприятия.
