Тепловизоры инфракрасные TORUS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 91627-24 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | TORUS |
| Изготовитель | Компания ZheJiang Heika Electric Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные TORUS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные TORUS изготавливаются в следующих моделях: SC300, SC600, XF200, XF300. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные TORUS модели SC300 изготавливаются в следующих исполнениях SC300-A и SC300-B. Тепловизоры инфракрасные TORUS модели SC600 изготавливаются в следующих исполнениях SC600-A и SC600-B. Исполнения отличаются друг от друга механизмом фокусировки.
Тепловизоры инфракрасные TORUS модели XF200 изготавливаются в следующих исполнениях XF200-A, XF200-B, XF200-C, XF200-D, XF200-E. Исполнения отличаются друг от друга метрологическими и техническими характеристиками.
Тепловизоры инфракрасные TORUS конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, фонарь (только для моделей SC300, SC600) и кнопка пуска. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. В боковой части корпуса тепловизоров SC300, SC600 моделей расположены разъемы для карты памяти и HDMI. В боковой части корпуса тепловизоров моделей XF200, XF300 по металлическим кольцом расположен разъем для карты памяти.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту (кроме моделей XF200 и XF300), подключения через HDMI порт (кроме моделей XF200 и XF300) или при помощи беспроводной связи (WiFi, кроме модели XF300).
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Фотографии общего вида тепловизоров инфракрасных TORUS приведены на рисунках 1-3.

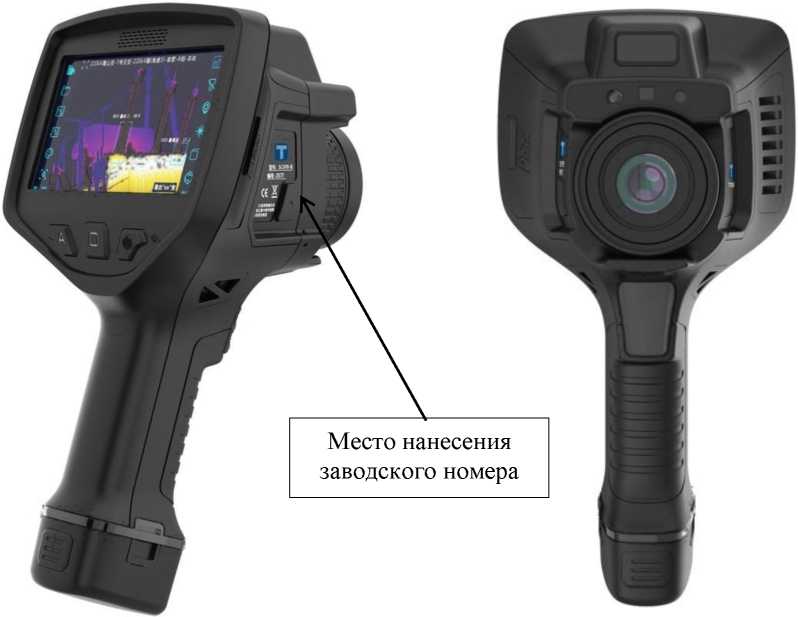

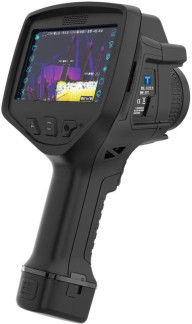

Рисунок 1 - Общий вид тепловизоров инфракрасных TORUS моделей SC300, SC600

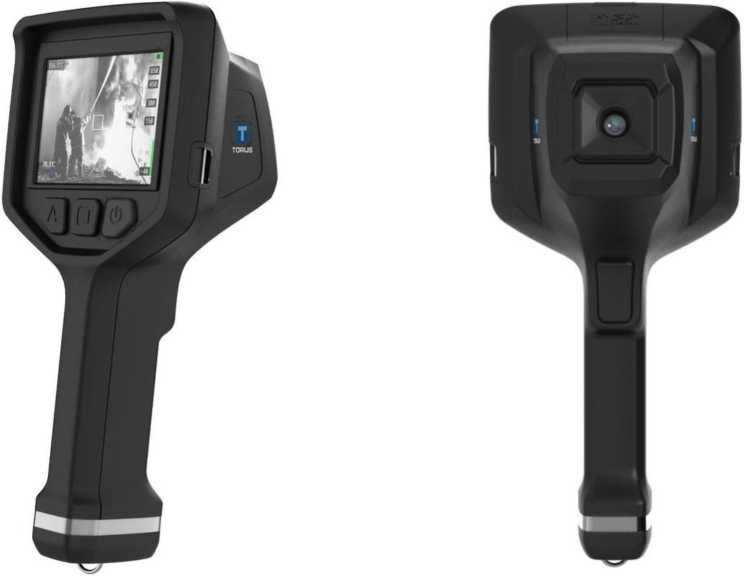

Рисунок 2 - Общий вид тепловизоров инфракрасных TORUS модели XF200
Рисунок 3 - Общий вид тепловизоров инфракрасных TORUS модели XF300
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных TORUS в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных TORUS моделей SC300, SC600
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.249 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных TORUS модели XF200
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.1.15-3.1.2.6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных TORUS модели
XF300
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.1.15-4.1.2.6 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение IRResearch устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и основные технические характеристики тепловизоров инфракрасных TORUS в зависимости от модели приведены в таблицах 4-9.
Таблица 4 - Метрологические характеристики тепловизоров инфракрасных TORUS моделей SC300, SC600
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
SC300 |
SC600 |
|
|
Диапазон измерений температуры(*), °С |
от -20 до +150 от 0 до +410 от +300 до +1600 (по специальному заказу до +2000 °С) |
от -20 до +150 от 0 до +410 от +300 до +650** от +300 до +1000** от +300 до +1500** |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±1,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С до +410 °С, % |
±1,0 |
|
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +410 °С, % |
±2,0 |
|
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,05 |
|
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 24° (стандартный) - объектив 48° - объектив 12° - объектив 6° |
24°х18° 48°х36° 12°х9° 6°х4° |
|
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 24° (стандартный) - объектив 48° - объектив 12° - объектив 6° |
0,68 1,30 0,34 0,17 |
|
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
|
Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически ** . . _ . - опционально |
||
Таблица 5 - Метрологические характеристики тепловизоров инфракрасных TORUS модели
XF200
|
Наименование характеристики |
Значение (в зависимости от исполнения) |
|
|
XF200-A, XF200-B |
XF200-C, XF200-D, XF200-E |
|
|
Диапазон измерений температуры(*), °С |
от -20 до +150 от 0 до +410 (опционально до +650 °С) |
|
|
Пределы допускаемой основной абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±4,0 |
±3,0 |
|
Пределы допускаемой основной относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±4,0 |
±3,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от рабочих условий эксплуатации, °С / 10 °С |
±1,0 |
±1,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
<0,06 |
<0,05 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
51°х38° |
56°х42,2° |
|
Пространственное разрешение, мрад |
5,56 (XF200-A) 3,47 (XF200-B) |
6,11 (XF200-C) 3,82 (XF200-D) 5,73 (XF200-E) |
|
Коэффициент излучательной способности (неизменяемый) |
0,95 |
|
|
Примечание: * ____ _____ . _ . _ - переключается автоматически |
||
Таблица 6 - Метрологические характеристики тепловизоров инфракрасных TORUS модели
XF300
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры(*), °С |
от -20 до +150 от 0 до +410 от +300 до +2000 |
|
Пределы допускаемой основной абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±3,0 |
|
Пределы допускаемой основной относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±3,0 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от рабочих условий эксплуатации, °С / 10 °С |
±1,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
<0,03 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
48°х36° |
|
Пространственное разрешение, мрад |
2,1 |
|
Коэффициент излучательной способности (неизменяемый) |
0,95 |
|
Примечание: * ____ _____ . _ . _ - переключается автоматически |
|
Таблица 7 - Основные технические характеристики тепловизоров инфракрасных TORUS моделей SC300, SC600
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
SC300 |
SC600 |
|
|
Количество пикселей матрицы детектора, пиксели^пиксели |
320x240 |
640x480 |
|
Масса, кг, не более |
1,17 (включая батарею) |
|
|
Запись изображений или частота обновлений, Гц |
30 |
|
|
Габаритные размеры, мм (длина х ширина х высота), не более |
136x135x260 |
|
|
Напряжение питания, В |
12 |
|
|
Время работы от батареи, ч, не менее |
2 |
|
|
Режим фокусировки объектива |
Ручной (SC300-A) Автофокус (SC300-B) |
Ручной (SC600-A) Автофокус (SC600-B) |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +55 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
Таблица 8 - Основные технические характеристики тепловизоров инфракрасных TORUS модели XF200
|
Наименование характеристики |
Значение (в зависимости от исполнения) |
|
|
XF200-A, XF200-B |
XF200-C, XF200-D, XF200-E |
|
|
Количество пикселей матрицы детектора, пикселихпиксели |
160x120 (XF200-A) 256x192 (XF200-B) |
160x120 (XF200-C) 256x192 (XF200-D) 384x288 (XF200-E) |
|
Масса, кг, не более |
0,6 (включая батарею) |
|
|
Наименование характеристики |
Значение (в зависимости от исполнения) |
|
|
XF200-A, XF200-B |
XF200-C, XF200-D, XF200-E |
|
|
Запись изображений или частота обновлений, Гц |
30 |
|
|
Габаритные размеры, мм (длина х ширина х высота), не более |
60x107x245 |
|
|
Напряжение питания, В |
12 |
|
|
Время работы от батареи, ч, не менее |
4 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C |
от -20 до +55 (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) |
|
|
- относительная влажность, % |
от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
Таблица 9 - Основные технические характеристики тепловизоров инфракрасных TORUS модели XF300
|
Наименование характеристики |
Значение |
|
Количество пикселей матрицы детектора, пикселихпиксели |
384x288 |
|
Масса, кг, не более |
1,3 (включая батарею) |
|
Запись изображений или частота обновлений, Гц |
30 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
128x131x300 |
|
Напряжение питания, В |
12 |
|
Время работы от батареи, ч, не менее |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +55 (до 30 минут при температуре +80 °C, до 10 минут при температуре +120 °C, до 5 минут при температуре +260 °C) от 10 до 95 (без конденсации) |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
TORUS (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные TORUS модели SC300 |
- |
1 экз. (в зависимости от модели или исполнения) |
|
Руководство по эксплуатации на тепловизоры инфракрасные TORUS модели SC600 |
||
|
Руководство по эксплуатации на тепловизоры инфракрасные TORUS модели XF200 исполнений XF200-A, XF200-B |
||
|
Руководство по эксплуатации на тепловизоры инфракрасные TORUS модели XF200 исполнений XF200-C, XF200-D, XF200-E |
||
|
Руководство по эксплуатации на тепловизоры инфракрасные TORUS модели XF300 |
||
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Объектив 48° (только для моделей SC300, SC600) |
- |
* 1 шт. |
|
Объектив 12° (только для моделей SC300, SC600) |
- |
* 1 шт. |
|
Объектив 6° (только для моделей SC300, SC600) |
- |
* 1 шт. |
|
* _ _ _ _ _ _ _ _ _ - по дополнительному заказу |
||
приведены в разделе 2 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные TORUS, разработанный компанией ZheJiang Heika Electric Co., Ltd., Китай.
