| Номер в госреестре | 91628-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Энергоальянс" четвертая очередь |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Энергоальянс" (ООО "Энергоальянс"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Энергоальянс» четвертая очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (далее по тексту - сервер ИВК), устройство синхронизации времени (далее по тексту - УСВ) типа УСВ-3, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы на сервер ИВК, где происходит оформление отчетных документов.
Обработка измерительной информации (умножение на коэффициенты трансформации ТТ и ТН) происходит автоматически в счетчиках, либо в сервере ИВК.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ) с электронной цифровой подписью в виде макетов XML форматов 80020, 80040, а также в иных согласованных форматах в соответствии с регламентами ОРЭМ осуществляется сервером ИВК по каналу связи Internet через Интернет-провайдера.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ и при расхождении ±1 с. и более, сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УСВ.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с., выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер 001 АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК.

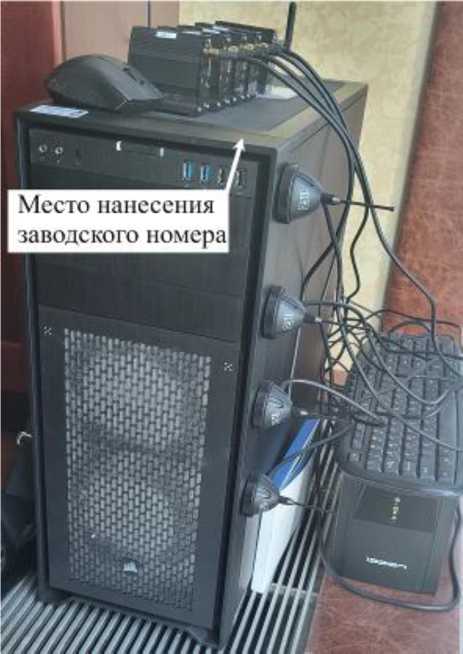

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0 Пром». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «Пирамида 2.0 Пром»
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| BinaryPackControls.dll | не ниже 10.3.1 | EB1984E0072ACFE1C797269B9DB15476 | MD5 |
| CheckDataIntegrity.dll | E021CF9C974DD7EA91219B4D4754D5C7 | ||
| ComIECFunctions.dll | BE77C5655C4F19F89A1B41263A16CE27 | ||
| ComModbusFunctions.dll | AB65EF4B617E4F786CD87B4A560FC917 | ||
| ComStdFunctions.dll | EC9A86471F3713E60C1DAD056CD6E373 | ||
| DateTimeProcessing.dll | D1C26A2F55C7FECFF5CAF8B1C056FA4D | ||
| SafeValuesDataUpdate.dll | B6740D3419A3BC1A42763860BB6FC8AB | ||
| SimpleVerifyDataStatuses.dll | 61C1445BB04C7F9BB4244D4A085C6A39 | ||
| SummaryCheckCRC .dll | EFCC55E91291DA6F80597932364430D5 | ||
| ValuesDataProcessing.dll | 013E6FE1081A4CF0C2DE95F1BB6EE645 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на
программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВ К |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ТП-1-31 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 600/5 Кл. т. 0,5 Рег. № 71031-18 | - | СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12 | УСВ-3, рег. № 84823-22/ Сервер ИВК |
| 2 | ТП-1-31 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 600/5 Кл. т. 0,5 Рег. № 71031-18 | - | СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12 | |
| 3 | ТП-1-60 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 400/5 Кл. т. 0,5 Рег. № 71031-18 | - | СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | ТП-1-60 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 400/5 Кл. т. 0,5 Рег. № 71031-18 | - | СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12 | УСВ-3, рег. № 84823-22/Сервер ИВК |
| 5 | ТП-1-60 6 кВ, РУ 0,4 кВ, КЛ 1 0,4 кВ в сторону ВРУ 0,4 кВ | Т-0,66 У3 100/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 6 | ТП-1-60 6 кВ, РУ 0,4 кВ, КЛ 2 0,4 кВ в сторону ВРУ 0,4 кВ | ТОП-М-0,66 300/5 Кл. т. 0,5 Рег. № 71205-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 7 | ТП 305 6 кВ, РУ 0,4 кВ, КЛ 1 0,4 кВ | ТТК 100/5 Кл. т. 0,5 Рег. № 76349-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 8 | ТП 305 6 кВ, РУ 0,4 кВ, КЛ 2 0,4 кВ | ТШП-М-0,66 400/5 Кл. т. 0,5 Рег. № 86760-22 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 9 | ТП 305 6 кВ, РУ 0,4 кВ, КЛ 3 0,4 кВ | ТОП-М-0,66 300/5 Кл. т. 0,5 Рег. № 86760-22 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 10 | ТП 305 6 кВ, РУ 0,4 кВ, КЛ 4 0,4 кВ | ТОП-М-0,66 300/5 Кл. т. 0,5 Рег. № 86760-22 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 11 | ТП 305 6 кВ, РУ 0,4 кВ, КЛ 5 0,4 кВ | ТШП-М-0,66 400/5 Кл. т. 0,5 Рег. № 86760-22 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 12 | ЗТП №86 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ | ТТЕ 1500/5 Кл. т. 0,5S Рег. № 73808-19 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 13 | КТП №349А 10 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 | ТШП-М-0,66 1000/5 Кл. т. 0,5S Рег. № 71205-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 14 | ТП-24 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, КЛ 6 кВ | ТОЛ-СЭЩ-10 40/5 Кл. т. 0,5 Рег. № 32139-11 | НОЛ-СЭЩ-6 6000/100 Кл. т. 0,5 Рег. № 35955-12 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | УСВ-3, рег. № 84823-22/Сервер ИВК |
| 15 | ТП-24 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, КЛ 6 кВ | ТОЛ-СЭЩ-10 40/5 Кл. т. 0,5 Рег. № 32139-11 | НОЛ-СЭЩ-6 6000/100 Кл. т. 0,5 Рег. № 35955-12 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 16 | ВПУ 0,4 кВ, Ввод 0,4 кВ | - | - | Меркурий 234 ART2-02 PR Кл. т. 1,0/2,0 Рег. № 75755-19 | |
| 17 | 2ЗТП №3514п 10 кВ, РУ 10 кВ, I СШ 10 кВ | ТОЛ-НТЗ 100/5 Кл. т. 0,5S Рег. № 69606-17 | ЗНОЛП-НТЗ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 51676-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 18 | 2ЗТП №3514п 10 кВ, РУ 10 кВ, II СШ 10 кВ | ТОЛ-НТЗ 100/5 Кл. т. 0,5S Рег. № 69606-17 | ЗНОЛП-НТЗ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 51676-12 | СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17 | |
| 19 | ТП 958п 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 1000/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 20 | ТП 958п 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 1000/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 21 | ТП 332п 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 1000/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 22 | ТП 332п 6 кВ, РУ 0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 1000/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 23 | ТП 1-42 6 кВ, РУ 0,4 кВ, Ввод Т-2 0,4 кВ | Т-0,66 У3 1500/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 234 ARTMX2-03 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 24 | ЛЭП 10 кВ №1, ПКУ №1, Ввод 10 кВ | ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 | ЗНОЛП-ЭК 10000/^3/100/^3 Кл. т. 0,5 Рег. № 68841-17 | CE303 S31 503 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08 | |
| 25 | ЛЭП 10 кВ №2, ПКУ №2, Ввод 10 кВ | ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 | ЗНОЛП-ЭК 10000/^3/100/^3 Кл. т. 0,5 Рег. № 68841-17 | CE303 S31 503 JAVZ Кл. т. 0,5S/0,5 Рег. № 33446-08 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 26 | ЗТП-216 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-1 | Т-0,66 У3 600/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | УСВ-3, рег. № 84823-22/Сервер ИВК |
| 27 | ЗТП-216 10 кВ, РУ 0,4 кВ, ввод 0,4 кВ Т-2 | Т-0,66 У3 600/5 Кл. т. 0,5 Рег. № 71031-18 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 28 | ЩУ-1 0,4 кВ, ввод 0,4 кВ | ТШП-0,66 200/5 Кл. т. 0,5S Рег. № 47957-11 | - | Меркурий 236 ART-03 PQRS Кл. т. 0,5S/1,0 Рег. № 47560-11 | |
| 29 | ЩУ-2 0,4 кВ, ввод 0,4 кВ | - | - | Меркурий 236 ART-02 PQRS Кл. т. 1,0/2,0 Рег. № 47560-11 | |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена УСВ на аналогичное, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1-4 | Активная | 0,8 | 2,8 |
| Реактивная | 1,9 | 4,6 | |
| 5-11, 19-23, 26, 27 | Активная | 1,0 | 3,2 |
| Реактивная | 2,1 | 5,6 | |
| 12, 13, 28 | Активная | 1,0 | 3,3 |
| Реактивная | 2,1 | 5,6 | |
| 14, 15 | Активная | 1,2 | 3,3 |
| Реактивная | 2,4 | 5,7 | |
| 16, 29 | Активная | 1,1 | 3,2 |
| Реактивная | 2,2 | 6,4 | |
| 17, 18 | Активная | 1,2 | 3,4 |
| Реактивная | 2,4 | 5,7 | |
| 24, 25 | Активная | 1,2 | 3,4 |
| Реактивная | 2,3 | 4,7 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 |
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 12, 13, 17, 18, 24, 25, 28 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИК №№ 1-11, 14-16, 19-23, 26, 27, 29 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С. | |
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 29 |
| Нормальные условия: параметры сети: | |
| - напряжение, % от ином | от 98 до 102 |
| - ток, % от 1ном | от 100 до 120 |
| - коэффициент мощности | 0,87 |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды, °С | от +21 до +25 |
| Условия эксплуатации: параметры сети: | |
| - напряжение, % от ином | от 90 до 110 |
| - ток, % от 1ном | от 1(2) до 120 |
| - коэффициент мощности | от 0,5инд до 0,87емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ, ТН, °С | от -25 до +40 |
| температура окружающей среды для счетчиков, °С | от 0 до +40 |
| температура окружающей среды для сервера ИВК, °С | от +10 до +30 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Счетчики: СЭТ-4ТМ.03М.08 (рег. № 36697-12): | |
| - среднее время наработки на отказ, ч, не менее | 165000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| СЭТ-4ТМ.03М.01 (рег. № 36697-17): | |
| - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| Меркурий 234 ARTMX2-03 DPBR.R, Меркурий 234 ART2-02 PR (рег. № 75755-19): | |
| - среднее время наработки на отказ, ч, не менее | 320000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| ПСЧ-4ТМ-05МК.00 (рег. № 50460-18): | |
| - среднее время наработки на отказ, ч, не менее | 165000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| 1 | 2 |
| CE 303 S31 503 JAVZ (рег. № 33446-08): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 230 ART-03 PQRSIDN (рег. № 23345-07): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 236 ART-03 PQRS (рег. № 80589-20): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Меркурий 236 ART-02 PQRS (рег. № 47560-11): - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСВ-3: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более Сервер ИВК: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 160000 2 150000 2 320000 2 220000 2 180000 24 0,99 1 |
| Глубина хранения информации: Счетчики: СЭТ-4ТМ.03М.08 (рег. № 36697-12): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее СЭТ-4ТМ.03М.01 (рег. № 36697-17): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее Меркурий 234 ARTMX2-03 DPBR.R, Меркурий 234 ART2-02 PR (рег. № 75755-19): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее ПСЧ-4ТМ-05МК.00 (рег. № 50460-18): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее CE 303 S31 503 JAVZ (рег. № 33446-08): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее Меркурий 230 ART-03 PQRSIDN (рег. № 23345-07): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее Меркурий 236 ART-03 PQRS (рег. № 80589-20): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее Меркурий 236 ART-02 PQRS (рег. № 47560-11): - 30-минутный профиль нагрузки в двух направлениях, сут, не менее Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 114 114 170 113 85 113 170 170 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульные листы паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Счетчики электрической энергии статические | СЭТ-4ТМ.03М.08 | 4 |
| Счетчики электрической энергии многофункциональные | Меркурий 234 ARTMX2-03 DPBR.R | 14 |
| Счетчики электрической энергии многофункциональные | ПСЧ-4ТМ.05МК.00 | 2 |
| Счетчики активной и реактивной электрической энергии трехфазные | Меркурий 234 ART2-02 PR | 1 |
| Счетчики электрической энергии трехфазные статические | СЭТ-4ТМ.03М.01 | 2 |
| Счетчики электрической энергии трехфазные многофункциональные | CE 303 S31 503 JAVZ | 2 |
| Высоковольтные приборы учета электрической энергии трехфазные многофункциональные | Меркурий 230 ART-03 PQRSIDN | 2 |
| Счетчики электрической энергии статические трехфазные | Меркурий 236 ART-03 PQRS | 1 |
| Счетчики электрической энергии статические трехфазные | Меркурий 236 ART-02 PQRS | 1 |
| 1 | 2 | 3 |
| Трансформатор тока | Т-0,66 У3 | 36 |
| ТОП-М-0,66 | 9 | |
| ТТК | 3 | |
| ТШП-М-0,66 | 9 | |
| ТТЕ | 3 | |
| ТОЛ-СЭЩ-10 | 4 | |
| ТОЛ-НТЗ | 6 | |
| ТЛО-10 | 6 | |
| ТШП-0,66 | 3 | |
| Трансформатор напряжения | НОЛ-СЭЩ-6 | 4 |
| ЗНОЛП-НТЗ-10 | 6 | |
| ЗНОЛП-ЭК | 6 | |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.105.ФО | 1 |
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Энергоальянс» четвертая очередь. МВИ 26.51/288/24, аттестованном ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
