| Номер в госреестре | 91630-24 |
| Наименование СИ | Установки для измерений тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Baoding Push Electrical Manufacturing Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерений тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ (далее по тексту - установки) предназначены для измерений тангенса угла диэлектрических потерь, удельного электрического сопротивления, температуры, электрической ёмкости, диэлектрической проницаемости жидких диэлектриков при разной температуре трансформаторного масла.
Основная область применения установок: измерение тангенса угла диэлектрических потерь жидких диэлектриков, электрической ёмкости, удельного электрического сопротивления трансформаторного масла с целью оценки его старения при эксплуатации.
По принципу действия установки представляют собой автоматические мосты переменного тока, измеряющие электрические характеристики пробы трансформаторного масла помещенного в измерительную ячейку.
Структура прибора объединяет в себе измерительную ячейку, регулятор температуры, датчик температуры, мост для измерения электрической ёмкости и определения тангенса угла потерь, источников испытательного напряжения постоянного и переменного тока. В мосте используется эталонный конденсатор. Микропроцессорное управление позволяет автоматизировать процесс измерений, нагрев жидкого диэлектрика в измерительной ячейке, регулировка температуры и напряжения, высокоскоростную выборку и вычисление значений, их отображение, печать и хранение результатов испытаний в памяти установок. В установках используется нагреватель с регулировкой температуры.
Для снижения погрешностей и для проверки работоспособности в установках применяется автоматическая калибровка.
Результаты измерений отображаются на цветном сенсорном жидко-кристаллическом дисплее или могут быть распечатаны на встроенном принтере. Для привязки результатов измерений ко времени в аппаратах имеются календарь и часы. Установки позволяют измерять температуру окружающего воздуха и температуру внутри ячейки. Внутренняя память установок позволяет хранить 200 измерений.
Установки имеют две модификации: Метерон ТТМ-1 и Метерон ТТМ-1А (рисунок 1 и рисунок 2). Установки с индексом «А» (Метерон ТТМ-1А) оснащены функцией автоматического слива испытываемой жидкости.
Типы корпусов установок это металлический корпус с боковыми ручками для переноски. Элементы корпуса окрашены в белый и серый цвет. Жидкокристаллический сенсорный дисплей и печатающее устройство расположено на выдвижном элементе конструкции корпуса.
При перемещении или транспортировки установок выдвижной элемент скрывается во внутренней полости корпуса. Доступ к внутренним частям установок со стороны передней панели отсутствует.
Идентификация установок обеспечивается по присвоенным заводским (серийным) номерам, которые нанесены на информационную наклейку печатным способом в месте указанном на рисунке 3. Заводские номера в виде буквенно-цифрового обозначения, состоят из арабских цифр и букв латинского алфавита. На наклейке указан тип установок, сетевое напряжение, год выпуска и номер версии ПО.
Питание установок осуществляется от сети переменного тока.
Установки относятся к ремонтируемым изделиям.

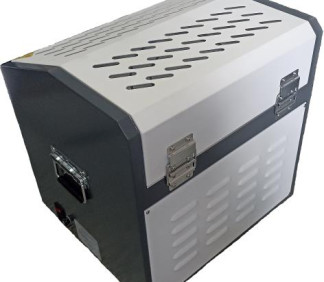

Рисунок 1 Общий вид ТТМ-1А.
Рисунок 2 Общий вид ТТМ-1.
Определено место нанесения поверительного клейма и знака поверки в виде наклейки (рисунок 3). Знак поверки в виде наклейки устанавливается с обеих сторон корпуса.
Место нанесения поверительного клейма
Место нанесения заводского номера и номера версии ПО
Места нанесения знака поверки в виде наклейки
Рисунок 3. Места нанесения знака поверки в виде наклейки, поверительного клейма, заводского номера и номера версии ПО.
Номер версии программного обеспечения (ПО) установок указан на наклейке (рисунок 3). Микропрограмма защищена от несанкционированного вмешательства средствами разграничения доступа в виде паролей. Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «Средний».
Таблица 1 - Идентификационные данные программного обеспечения
| Модификация СИ | Наименование ПО | Идентификационное наименование ПО | Номер версии программного обеспечения |
| Метерон ТТМ-1А Метерон ТТМ-1 | — | не ниже V5.14.0.0. |
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию. Доступ к внутренним частям установок исключён путём нанесением знаков поверки в виде наклеек с задней стороны корпуса (рисунок 3).
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрической ёмкости, пФ | от 5 до 200 |
| Пределы допускаемой абсолютной погрешности измерений электрической ёмкости, 1)пФ | ±(0,01 <х+0,5) |
| Диапазон измерений тангенса угла диэлектрических потерь | от 0,00001 до 1 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь 2) | ±(0,01-tgx+0,0001) |
| Диапазон измерений удельного электрического сопротивления, Ом^м | от 3-107 до 7-1011 |
| Пределы допускаемой относительной погрешности измерений удельного электрического сопротивления, % | ±10 |
| Диапазон измерений температуры, °С | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Примечание: 1) — Сх — измеренное значение электрической ёмкости 2) — tgх — измеренное значение тангенса угла диэлектрических потерь | |
Таблица 3 - Технические характеристики
| Наименование параметра | Значение |
| Индикатор диэлектрической проницаемости | от 0,1 до 3 |
| Диапазон отображения диэлектрической проницаемости | от 1 до 30 |
| Диапазон устанавливаемых испытательных напряжений переменного тока частотой 50Гц, В | от 200 до 2200 |
| Диапазон устанавливаемых испытательных напряжений постоянного тока, В | от 200 до 500 |
| Напряжение питания от сети переменного тока, В | от 198 до 242 |
| Частота сети питания, Гц | от 49 до 51 |
| Потребляемая мощность, В^А, не более | 270 |
| Габаритные размеры установок Метерон ТТМ-1(ТТМ-1А), мм не более -длина -ширина -высота | 385 440 438 |
| Наименование параметра | Значение |
| Масса, кг, не более Метерон ТТМ-1А Метерон ТТМ-1 | 27 27 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на установки не предусмотрено.
Таблица 4 - Комплектность установки модификации Метерон ТТМ-1.
| № | Наименование | Обозначение | Количество |
| 1 | Установка для измерений тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1 | — | 1 |
| 2 | Измерительная ячейка (50 мл) | — | 1 |
| 3 | Мензурка (50 мл) | — | 1 |
| 4 | Цилиндр лабораторный (50 мл) | — | 1 |
| 5 | Измерительный провод | — | 1 |
| 6 | Датчик температурный для измерительной ячейки | — | 1 |
| 7 | Шнур питания от сети | — | 1 |
| 8 | Руководство по эксплуатации | — | 1 |
| 9 | Предохранитель(5 A) | — | 2 |
| 10 | Бумага для принтера (рулон) | — | 1 |
| 11 | Формуляр | — | 1 |
Таблица 5 - Комплектность установки модификации Метерон ТТМ-1А.
| № | Наименование | Обозначение | Количество |
| 1 | Установка для измерений тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ-1А | — | 1 |
| 2 | Измерительная ячейка со сливом (50 мл) | — | 1 |
| 3 | Трубка сливная 1,5 м | — | 1 |
| 4 | Металлический стакан (200 мл) | — | 1 |
| 5 | Измерительный провод | — | 1 |
| 6 | Датчик температурный для измерительной ячейки | — | 1 |
| 7 | Шнур питания от сети | — | 1 |
| 8 | Руководство по эксплуатации | — | 1 |
| 9 | Предохранитель(5 A) | — | 2 |
| 10 | Бумага для принтера (рулон) | — | 1 |
| 11 | Формуляр | — | 1 |
Приведены в руководстве по эксплуатации п.5 «Порядок работы».
ГОСТ 8.019-85 Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и государственная поверочная схема для средств измерений тангенса угла потерь;
ГОСТ 8.371-80 Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
Установки для измерений тангенса угла диэлектрических потерь жидких диэлектриков Метерон ТТМ. Стандарт предприятия.
