| Номер в госреестре | 91632-24 |
| Наименование СИ | Мерник металлический технический 1-го класса вертикальный |
| Обозначение типа СИ | МТВ-75Н |
| Изготовитель | Федеральное государственное унитарное предприятие "Ефремовский опытно - механический завод" (ФГУП "Ефремовский опытно - механический завод"), Тульская область, г. Ефремов |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерник металлический технический 1-го класса вертикальный МТВ-75Н (далее -мерник) предназначен для измерения объёмного количества жидкости (спирта или водноспиртовых растворов) методом слива и налива.
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива.
Мерник изготовлен из коррозионно-стойких материалов, не взаимодействующих с рабочей средой. Конструкция мерника обеспечивает достаточную жесткость, прочность и вместимость при длительной эксплуатации.
Конструктивно, мерник представляет собой вертикальный сварной сосуд цилиндрической формы с коническим днищем и верхней крышкой. В крышке имеется люк для обслуживания мерника. На корпусе мерника расположены пробно-спускные краны служащие для отбора проб. В мернике имеется патрубок для донного налива, а также переливной узел для аварийного перелива жидкости, который осуществляется через патрубок полного слива. Для измерения объёма, наблюдения за уровнем жидкости и контроля в мернике предусмотрены смотровые окна. Заполнение мерника жидкостью до необходимого объёма производится через трубу для донного налива.
Мерник устанавливается на опорах и с помощью домкратов по ампуле уровня устанавливается в вертикальное положение. К мернику данного типа относится мерник металлический технический 1-го класса вертикальный МТВ-75Н с зав.№ 085.
Заводской номер наносится на маркировочную табличку, прикрепленную к корпусу мерника, методом гравировки, что обеспечивает возможность прочтения и сохранность указанной информации в процессе эксплуатации мерника.
Мерник пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку и фланцы мерника.
Общий вид мерника представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлен на рисунке 2.

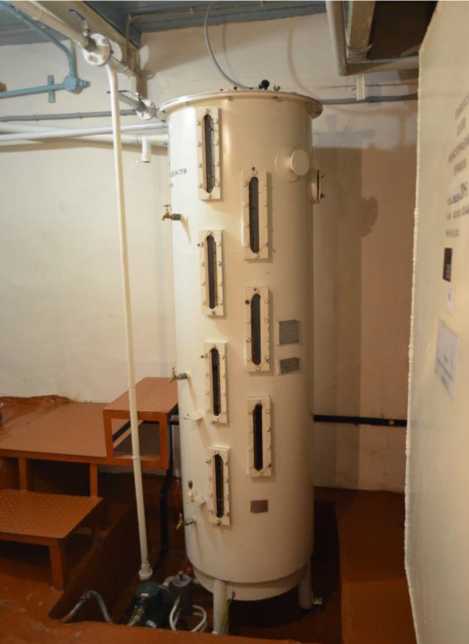

Рисунок 1 - Общий вид мерника МТВ-75Н, зав. № 085

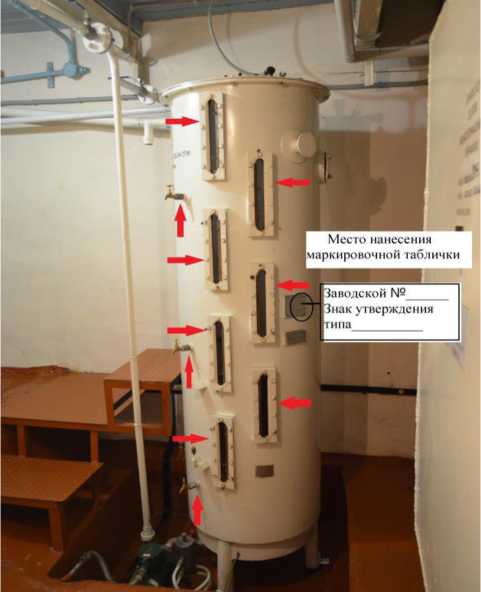

Рисунок 2 - Схема пломбировки мерника МТВ-75Н зав. № 085 от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера и знака утверждения
типа
Метрологические и технические характеристики мерника МТВ-75Н, зав.№ 085 приведены в таблицах 1 и 2.
| Таблица 1 - Метрологические характеристики мерника Мг | ГВ-75Н, зав.№ 085 |
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 700,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 |
Таблица 2 - Технические характеристики мерника МТВ-75Н, зав.№ 085
| Наименование характеристики | Значение |
| Габаритные размеры (Диаметр х Высота), мм, не более | 600 х 2450 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на маркировочную табличку, прикрепленную к корпусу мерника, и на паспорт. Способ нанесения знака на табличку - гравировка, на титульный лист паспорта - типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1-го класса вертикальный, зав.№ 085 | МТВ-75Н | 1 шт. |
| Паспорт | ТО 4515.000.05 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта ТО 4515.000.05 ПС.
Приказ Росстандарта от 26 сентября 2022 г. № 2356
«Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
