| Номер в госреестре | 91633-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | LAG 0-3-39Т |
| Изготовитель | LAG Trailers NV, Бельгия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна LAG 0-3-39Т (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на пять изолированных секций. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашена в серый цвет, на боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства крепятся на передней стороне рамы, перевозящий опасный груз.
Общий вид полуприцепа-цистерны LAG 0-3-39Т представлен на рисунках 1-3.

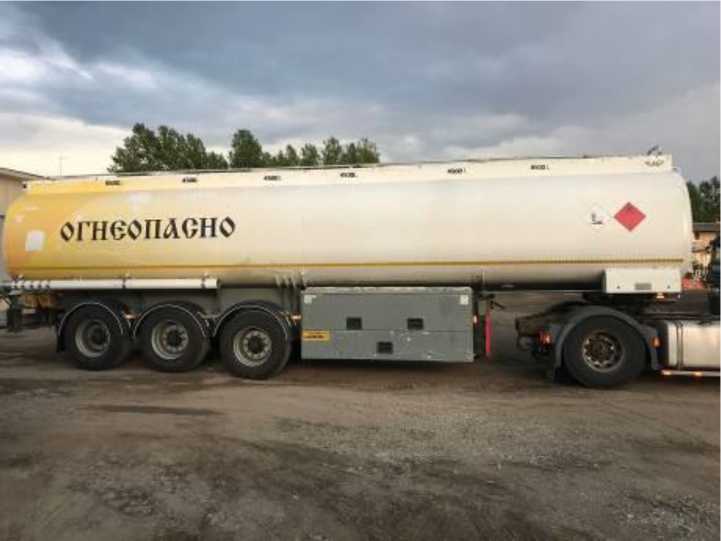

Рисунок 1 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

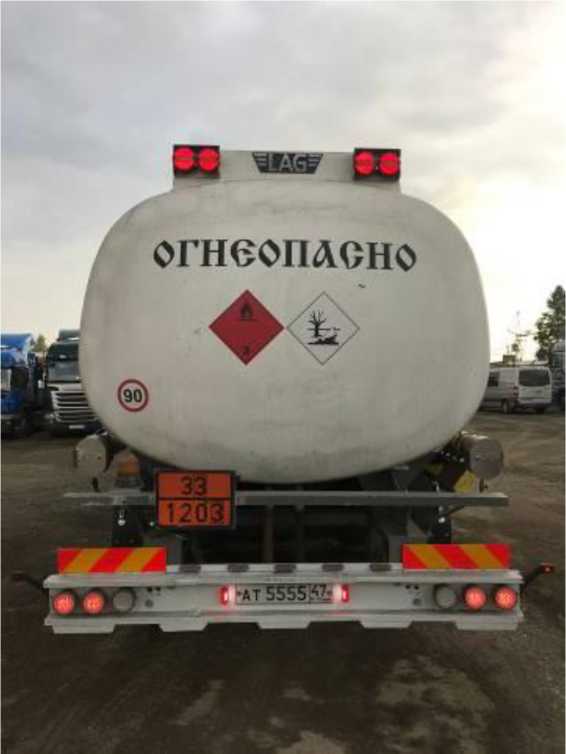

Рисунок 2 - Общий вид полуприцепа-цистерны LAG 0-3-39Т

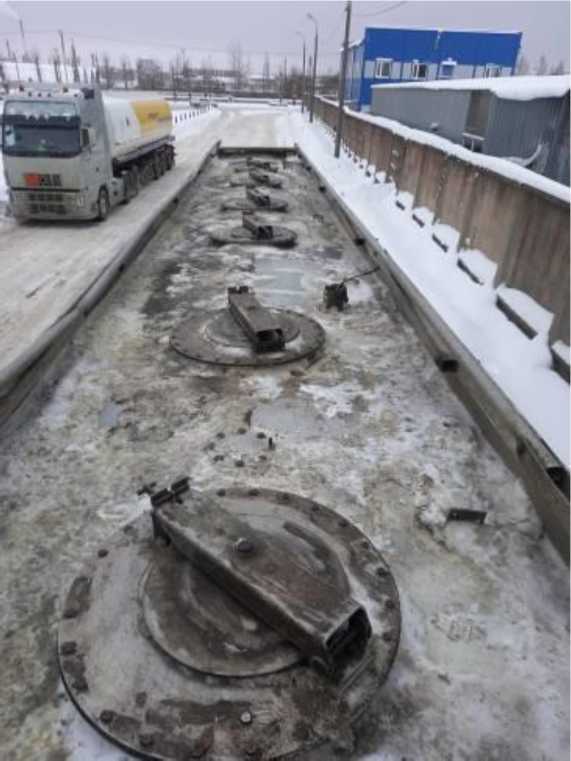

Рисунок 3 - Общий вид полуприцепа-цистерны LAG 0-3-39Т
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4:
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки.
Знак поверки наносится на свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 35000 |
| Вместимость 1 секции, дм3 | 8500 |
| Вместимость 2 секции, дм3 | 4500 |
| Вместимость 3 секции, дм3 | 4500 |
| Вместимость 4 секции, дм3 | 4500 |
| Вместимость 5 секции, дм3 | 4500 |
| Вместимость 6 секции, дм3 | 8500 |
| Количество секций, шт. | 6 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 5850 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 11460 2500 3330 |
| Температура окружающей среды при эксплуатации, °С | от - 45 до + 4 0 |
Наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Кол-во, шт | Примечание |
| 1 | Полуприцеп-цистерна | LAG 0-3-39Т | 1 | зав. № YB41010037L034980 |
| 2 | Паспорт | - | 1 | - |
Приведены в Паспорте «Полуприцеп-цистерна LAG 0-3-39Т», раздел 8.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356.
