| Номер в госреестре | 91634-24 |
| Наименование СИ | Анализаторы растворенного в воде кислорода |
| Обозначение типа СИ | Chunye |
| Изготовитель | Shanghai Chunye Instrument Technology Co., Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы растворенного в воде кислорода Chunye (далее - анализаторы) предназначены для измерений массовой концентрации растворенного кислорода в воде (питьевой, сточной, промышленной, природной), водных растворах и других водных средах в технологических процессах, в биотехнологии, в пищевой и химической промышленности, сельском хозяйстве и при экологическом мониторинге (в том числе в составе измерительных систем).
Принцип действия анализаторов - оптический или амперометрический, в зависимости от применяемого датчика.
Оптический принцип основан на кислород-зависимом гашении люминесценции: измерении интенсивности флуоресценции люминофора, нанесенного на чувствительный элемент датчика. В присутствии кислорода наблюдается снижение интенсивности излучения вследствие передачи части энергии молекулам растворенного кислорода, пропорциональное его содержанию в воде.
Амперометрический принцип основан на измерении тока между электродами в электродной системе вследствие протекания на рабочем электроде электрохимической реакции с участием кислорода, поступающего в ячейку из анализируемого раствора через газопроницаемую мембрану. Сила тока зависит от содержания кислорода.
Результаты измерений массовой концентрации, мг/дм3, растворенного кислорода могут быть представлены в долях от концентрации насыщения, %.
Конструктивно анализаторы представляют собой датчик, погружаемый в анализируемую среду - амперометрический CS4773D-DL или оптический (флуоресцентный) CS4760D-DL в комплекте с контрольно-измерительным устройством (далее - контроллер). Основной корпус датчика выполнен из нержавеющей стали, верхняя и нижняя часть - из полиформальдегида, кабель для передачи данных длиной 10 м (опция - до 100 м) выполнен из полихлорвинила. Внутри датчика находится измерительная ячейка (в зависимости от типа датчика) и схема, преобразующая выходной сигнал измерительной ячейки в цифровой выходной сигнал датчика (RS485), который далее передается в контроллер с применением протокола MODBUS. Контроллер выполнен в пластмассовом корпусе с цветным жидкокристаллическим или сенсорным экраном, внутри которого расположены блок питания и микропроцессор. Контроллер осуществляет функции получения, отображения и передачи измерительной информации, а также настройки и управления анализатором.
Анализаторы выпускаются в нескольких моделях, приведенных в таблице 1.
Таблица 1 - Модели анализаторов
| Модель | Датчик | Описание |
| T4O46-DL | оптический (флуоресцентный) CS4760D-DL | Предназначен для работы с оптическим датчиком; цветной ЖК дисплей; 4 кнопки управления; функция автоматической калибровки; температурная компенсация в ручном и автоматическом режиме; режимы вывода сигнала по каналам (4-20) мА и RS485; индикация % насыщения, тока и температуры; функция защиты паролем. |
| T6O46-DL | оптический (флуоресцентный) CS4760D-DL | Предназначен для работы с оптическим датчиком; цветной ЖК дисплей; 6 кнопок управления; функция автоматической калибровки; температурная компенсация в ручном и автоматическом режиме; режимы вывода сигнала по каналам (4-20) мА и RS485; индикация тока и температуры; функция защиты паролем. |
| T6040-DL | амперометрический CS4773D-DL | Предназначен для работы с амперометрическим датчиком; цветной ЖК дисплей; 6 кнопок управления; функция автоматической калибровки; режим измерений дифференциального сигнала; три релейных переключателя управления; режимы вывода сигнала по каналам (4-20) мА и RS485; функция защиты паролем. |
| T9050-DL | амперометрический CS4773D-DL; оптический (флуоресцентный) CS4760D-DL | Универсальный многопараметрический; предназначен для работы как с оптическими, так и с амперометрическими датчиками растворенного кислорода; управление с помощью сенсорного TFT экрана; светодиодная подсветка; выводные сигналы: 5-групповой изолированный токовый, 3-групповой релейный выход с нормально разомкнутым контактом; возможно подключение нескольких датчиков; опция беспроводной передачи данных (по заказу); возможность подключения функции защиты паролем. Модификация в шкафном исполнении выполнена в виде шкафа, в котором установлен контроллер, конструкция проточного бака из нержавеющей стали для установки 6 цифровых датчиков различных типов и труб для циркуляции воды. На задней панели ЖК-дисплея имеется печатная плата, которая используется для приема сигналов от различных цифровых датчиков и вывода сигналов на ЖК-дисплей. |
Общий вид анализаторов приведен на рисунках 1, 2.
На корпусе контроллера расположены маркировочные таблички, которые содержат следующую информацию:
- наименование модели;
- наименование изготовителя;
- серийный номер, состоящий из латинских букв и арабских цифр.
На корпусе датчиков расположены маркировочные таблички, которые содержат информацию о наименовании и серийном номере датчика, состоящем из латинских букв и арабских цифр.
Информация на маркировочную табличку на корпусе контроллера и датчика наносится типографским способом.
Примеры маркировочных табличек приведены на рисунках 3, 4.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру контроллера. Сведения о серийных номерах датчиков, входящих в состав средства измерений, указываются в паспорте.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.

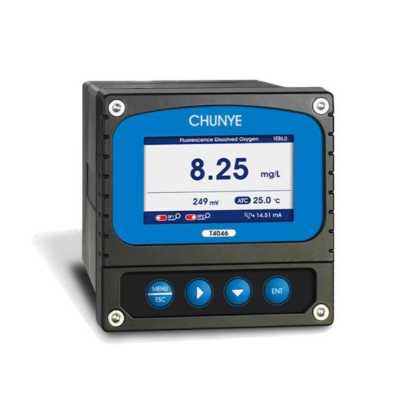

а) Модель T4046-DL

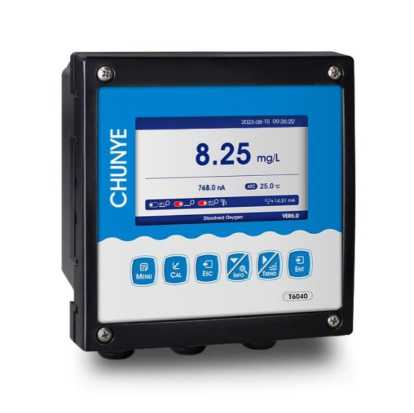

б) Модель T6040-DL

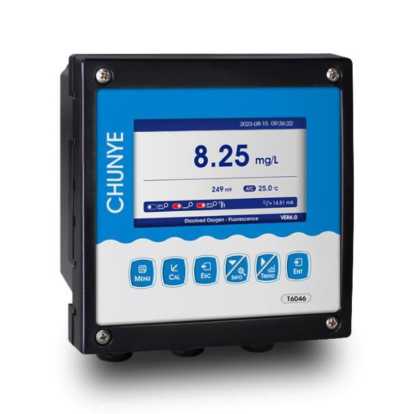

в) Модель T6046-DL

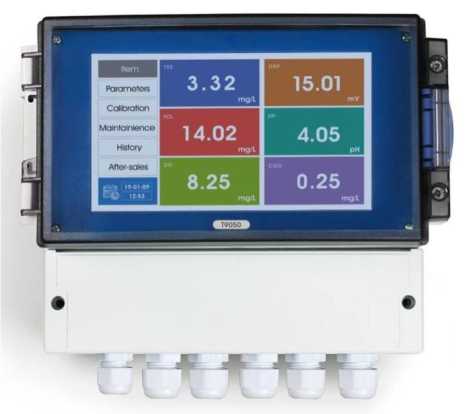

г) Модель T9050-DL (настенное исполнение)

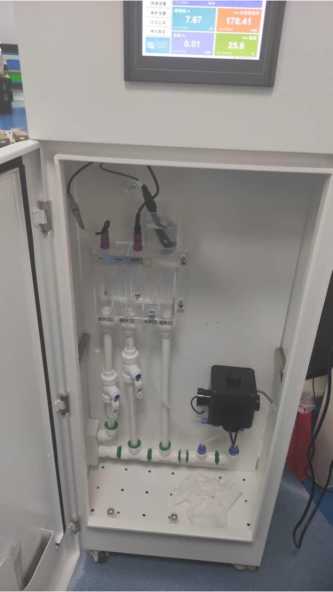

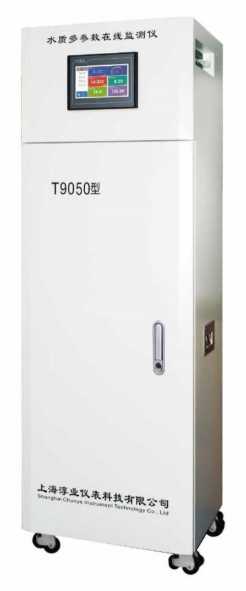

д) Модель T9050-DL (шкафное исполнение)
Рисунок 1 - Общий вид контроллеров
а) Датчик CS4760D-DL

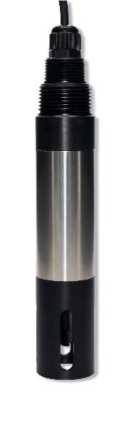

б) Датчик CS4773D-DL
Рисунок 2 - Общий вид датчиков

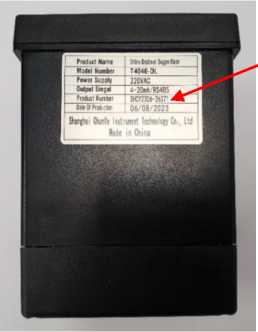

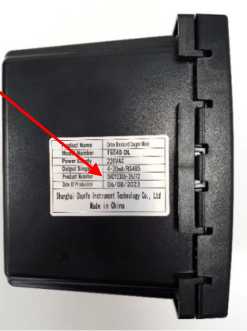

а) Модель T4046-DL
Место нанесения серийного номера
б) Модель T6040-DL, T6046-DL

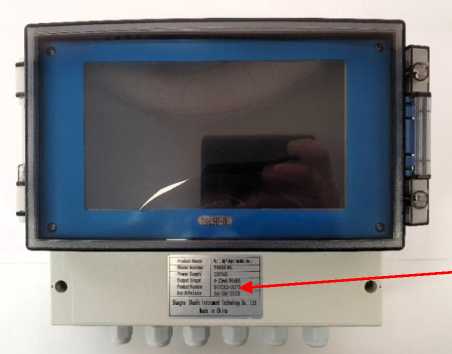

в) Модель T9050-DL
Рисунок 3 - Пример маркировочной таблички на контроллерах

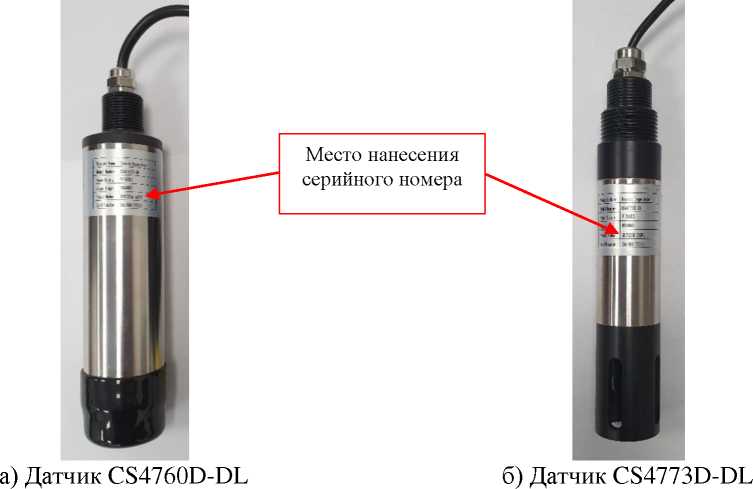

Место нанесения серийного номера
Рисунок 4 - Пример маркировочной таблички на датчиках
Анализаторы имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции сбора, обработки, отображения и передачи измерительной информации.
Основные функции метрологически значимой части программного обеспечения - обработка сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений.
Настройки программного обеспечения устанавливаются в контроллерах изготовителем и не могут быть изменены в дальнейшем. Доступ к программному обеспечению исключён конструкцией контроллера. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии метрологически значимой части встроенного программного обеспечения осуществляется в главном меню контроллера.
Нормирование метрологических характеристик анализаторов проведено с учетом того, что ПО является неотъемлемой частью анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Модель T4046-DL | Модели T6040-DL, T6046-DL | Модель T9050-DL | |
| Идентификационное наименование ПО | Online Dissolved Oxygen Meter monitor software | Online Dissolved Oxygen Meter monitor software | Online Dissolved Oxygen Meter monitor software |
| Номер версии (идентификационный номер) ПО, не ниже | 6.0.20 | 19-1.0 | xxxxxxxxxxxxV3.0* |
| Цифровой идентификатор ПО | - | - | - |
* где хххххххххххх может принимать любые буквенно-цифровые и символьные значения, V - обозначение версии программного обеспечения
Таблица 3 - Метрологические характеристики
| Модели анализаторов | Датчик | Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 | Пределы допускаемой погрешности | |
| приведенной к верхнему значению диапазона (поддиапазона) измерений, % | относительной, % | |||
| T4046-DL, T6046-DL, T9050-DL | CS4760D-DL | от 0 до 12,0 включ. | ±5 | - |
| T6040-DL, T9050-DL | CS4773D-DL | от 0 до 2,00 включ. | ±4 | - |
| св. 2,00 до 20,0 включ. | - | ±4 | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - контроллеры T4046-DL, T6040-DL, T6046-DL, T9050-DL: напряжение постоянного тока, В напряжение переменного тока, В - датчики CS4760D-DL, CS4773D-DL: напряжение постоянного тока, В | от 9 до 36 220 от 9 до 36 |
| Выходные сигналы постоянного тока, мА | от 0 до 20 от 4 до 20 от 20 до 4 |
| Цифровые интерфейсы связи | RS-485 |
| Поддерживаемые протоколы связи | Modbus RTU |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +60 до 90 от 84 до 106,7 |
| Диапазон температуры анализируемой среды, °C | от 0 до +45 |
| Максимальное давление анализируемой среды, МПа | 0,3 |
| Масса, кг не более: - контроллер T4046-DL - контроллеры T6040-DL, T6046-DL - контроллер T9050-DL настенное исполнение шкафное исполнение - датчики CS4760D-DL, CS4773D-DL | 0,6 0,8 1,3 45,0 1,8 |
| Габаритные размеры, мм, не более: - контроллер T4046-DL - контроллеры T6040-DL, T6046-DL - контроллер T9050-DL: настенное исполнение шкафное исполнение Габаритные размеры, длинахдиаметр, мм, не более - датчик CS4760D-DL - датчик CS4773D-DL | 98x98x130 144x144x118 235x185x120 1470x500x400 230x50 220x38 |
| Степень защиты по ГОСТ 14254-15: - контроллеры T4046-DL, T6040-DL, T6046-DL - контроллер T9050-DL настенное исполнение шкафное исполнение - датчики CS4760D-DL, CS4773D-DL | IP65 IP65 IP54 IP68 |
| Средняя наработка до отказа, ч | 87600 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор растворенного в воде кислорода в составе: Контроллер Датчик | Chunye | |
| T4046-DL, T6040-DL, T6046-DL, T9050-DL | 1 шт. модель в соответствии с заказом | |
| CS4760D-DL, CS4773D-DL | 1 шт. модель в соответствии с заказом | |
| Комплект принадлежностей и ЗИП1) | - | по заказу |
| Комплект эксплуатационной документации (руководство по эксплуатации, паспорт) | - | 1 компл. |
| Методика поверки | - | 1 экз. |
| Примечания: 1) - комплект принадлежностей и ЗИП согласовываются при заказе. | ||
- для модели T4046-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T4046-DL. Руководство по эксплуатации»;
- для модели T6040-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T6040-DL. Руководство по эксплуатации»;
- для модели T6046-DL приведены в главе 4 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T6046-DL. Руководство по эксплуатации»;
- для модели T9050-DL приведены в главе 6 «Принцип действия и работа с прибором» руководства по эксплуатации «Анализаторы растворенного в воде кислорода Chunye, модель T9050-DL. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Shanghai Chunye Instrument Technology Co., Ltd, КНР.
