| Номер в госреестре | 91641-24 |
| Наименование СИ | Спектрофотометры атомно-абсорбционные |
| Обозначение типа СИ | Atom 2900 |
| Изготовитель | "Beijing Purkinje General Instrument Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры атомно-абсорбционные Atom 2900 (далее - спектрофотометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Принцип действия спектрофотометров основан на атомизации анализируемой пробы с последующим измерением поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов.
Конструктивно спектрофотометры представляют собой модульные настольные приборы, состоящие из системы ввода пробы, источника селективного излучения, оптической системы, атомизатора, детектора и системы управления.
Ввод пробы в спектрофотометр осуществляется либо в ручном режиме, либо при помощи автодозатора. Оптическая система спектрофотометров базируется на монохроматоре Черни-Тернера. В качестве источника селективного излучения используются лампы с полым катодом, которые устанавливаются в автоматическую турель. В спектрофотометрах реализованы две системы коррекции фона: коррекция с помощью дейтериевой лампы ф2-коррекция) и коррекция по самообращённой спектральной линии (SR-коррекция, коррекция Смита-Хифти), которые работают со всеми типами атомизаторов и приставок. В зависимости от модификации спектрофотометр может быть оснащён одним типом атомизатора (пламенным или электротермическим) или двумя типами атомизаторов (пламенным и электротермическим). В качестве газовой смеси для пламенного атомизатора может использоваться смесь ацетилен-воздух или ацетилен-закись азота, или пропан-бутан-воздух. Электротермический атомизатор обеспечивает атомизацию проб в инертной среде (аргон) при помощи нагрева графитовой кюветы в соответствии с температурной программой, заданной в программном обеспечении спектрофотометров. В качестве детектора используется фотоэлектронный умножитель. Спектрофотометры, в составе которых есть пламенный атомизатор, имеют возможность работы в режиме фотометрии пламени, который основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце. Спектрофотометры могут быть оснащены ртутно-гидридной приставкой, автодозатором для пламенного и электротермического атомизаторов.
Спектрофотометры выпускаются в модификациях Atom 2900F, Atom 2900G и Atom 2900FG, которые отличаются между собой набором атомизаторов:
- спектрофотометр модификации Atom 2900F оснащён пламенным атомизатором;
- спектрофотометр модификации Atom 2900G оснащён электротермическим атомизатором;
- спектрофотометр модификации Atom 2900FG оснащён пламенным и электротермическим атомизаторами.
Управление спектрофотометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер.
О бщий вид спектрофотометров представлен на рисунках 1 и 2. Общий вид информационной таблички (шильды) представлен на рисунке 3.
Серийные номера спектрофотометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю или боковую панель корпуса спектрофотометров в виде наклейки с нанесением информации полиграфическим способом.
Пломбирование спектрофотометра не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Спектрофотометры атомно-абсорбционные Atom 2900 выпускаются под торговой маркой SILAB.

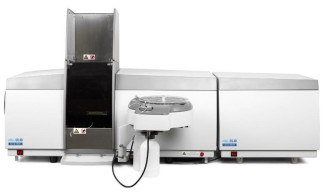

Рисунок 1 - Общий вид спектрофотометров атомноабсорбционных Atom 2900FG и Atom 2900G

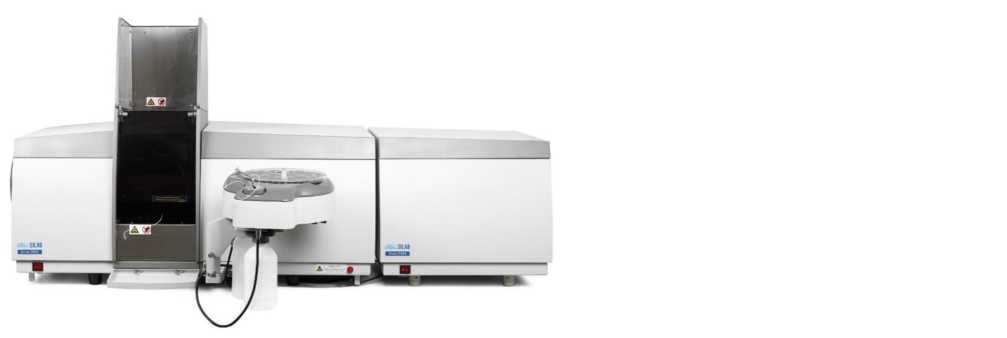

Рисунок 2 - Общий вид спектрофотометров атомно-абсорбционных Atom 2900F

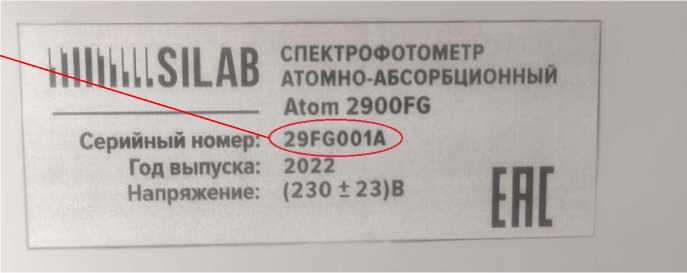

Рисунок 3 - Общий вид информационной таблички (шильды) с серийным номером.
Место нанесения серийного номера
Программное обеспечение (ПО), входящее в состав спектрофотометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AAWin |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1* |
| Цифровой идентификатор ПО | _ |
| * После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| модификация Atom 2900F | модификация Atom 2900G | модификация Atom 2900FG | |
| Предел обнаружения, не более: для пламенного атомизатора (по критерию 3о), мкг/дм3: медь | 7,0 | - | 7,0 |
| магний | 6,0 | - | 6,0 |
| цинк | 6,0 | - | 6,0 |
| для электротермического атомизатора (по критерию 3о), мкг/дм3: марганец | - | 0,15 | 0,15 |
| кадмий | - | 0,12 | 0,12 |
| медь | - | 0,15 | 0,15 |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: для пламенного атомизатора: медь | 1,5 | - | 1,5 |
| магний | 2 | - | 2 |
| цинк | 1,5 | 1,5 | |
| для электротермического атомизатора: марганец | - | 5 | 5 |
| кадмий | - | 5 | 5 |
| медь | - | 4 | 4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| модификация Atom 2900F | модификация Atom 2900G | модификация Atom 2900FG | |
| Спектральный диапазон, нм | от 185 до 910 | ||
| Диапазон показаний оптической плотности, е.о.п. | от 0 до 3 | ||
| Количество одновременно устанавливаемых атомизаторов, шт. | 1 | 2 | |
| Спектральная ширина щели, нм | 0,1; 0,2; 0,4; 1,0; 2, | 0 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 230±23 50±1 | ||
| Наименование характеристики | Значение | ||
| модификация Atom 2900F | модификация Atom 2900G | модификация Atom 2900FG | |
| Потребляемая мощность, В^А, не более | 200 | ||
| Габаритные размеры (ВхШхГ), мм, не более | 540x535x1100 | 540x535x1600 | |
| Масса, кг, не более | 75 | 145 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +30 85 | ||
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр атомно-абсорбционный | Atom 2900F Atom 2900G Atom 2900FG | по заказу |
| Программное обеспечение на внешнем носителе | AAWin | 1 шт. |
| Кабель для соединения спектрофотометра с ПК | - | 1 шт. |
| Горелка для пламени ацетилен-воздух | - | 1 шт. |
| Замкнутая система охлаждения для электротермического атомизатора | - | по заказу |
| Автодозатор | - | по заказу |
| Ртуть-гидридная приставка | - | по заказу |
| Горелка для пламени ацетилен - закись азота | - | по заказу |
| Горелка для пламени пропан-бутан-воздух | - | по заказу |
| Персональный компьютер | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;
Стандарт предприятия фирмы «Beijing Purkinje General Instrument Co., Ltd.», Китай.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
