| Номер в госреестре | 91643-24 |
| Наименование СИ | Газосигнализаторы промышленные |
| Обозначение типа СИ | ГСА-Р |
| Изготовитель | Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализаторы промышленные ГСА-Р (далее - газосигнализаторы) предназначены для обнаружения в воздухе паров и аэрозолей отравляющих и сильнодействующих ядовитых веществ, измерения мощности амбиентного эквивалента дозы гамма-излучения (далее - МАЭД), измерения амбиентного эквивалента дозы гамма-излучения (далее - АЭД), световой сигнализации о превышении контрольных уровней по МАЭД и АЭД.
Принцип действия газосигнализатора для обнаружения в воздухе паров и аэрозолей отравляющих и сильнодействующих ядовитых веществ основан на преобразовании концентрации целевых веществ в электрические сигналы, которые обрабатываются в соответствии с алгоритмом групповой идентификации.
Принцип действия газосигнализатора при измерении фотонного излучения, основан на эффекте ударной ионизации газовой среды под действием радиоактивных частиц в межэлектродном пространстве при высоком ускоряющем напряжении.
Конструктивно газосигнализаторы выполнены в пластиковом составном корпусе (блок индикации). Корпус имеет внутреннюю перегородку, герметично изолирующую объём блока плат, расположенный в нижней части прибора, от камеры преобразователей концентрации (далее - КПК), находящейся в верхней части прибора. В КПК располагаются два ионизационных преобразователя концентрации (далее - ИПК), преобразователь концентрации (далее - ПК), датчик температуры и влажности и вентилятор, обеспечивающий поток пробы через КПК.
Газосигнализаторы осуществляют непрерывный автономный контроль воздуха с выдачей светового и звукового сигналов оповещения при появлении в воздухе концентраций паров, превышающих заданные, а также применяются для измерений МАЭД и АЭД. Газосигнализаторы могут использоваться как в стационарном (размещаться в месте контроля воздуха), так и в переносном варианте.
Внешний вид газосигнализатора представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа, расположения заводского номера, место нанесения знака утверждения типа представлены на рисунке 2.
Способ пломбирования: на головку винта, соединяющего переднюю и заднюю крышку газосигнализатора, ставится пломба ОТК.
Заводской номер газосигнализатора в цифровом формате наносится методом плоской печати на информационную табличку, закрепленную на задней панели корпуса с помощью наклейки. Нанесение знака поверки на газосигнализаторы не предусмотрено.

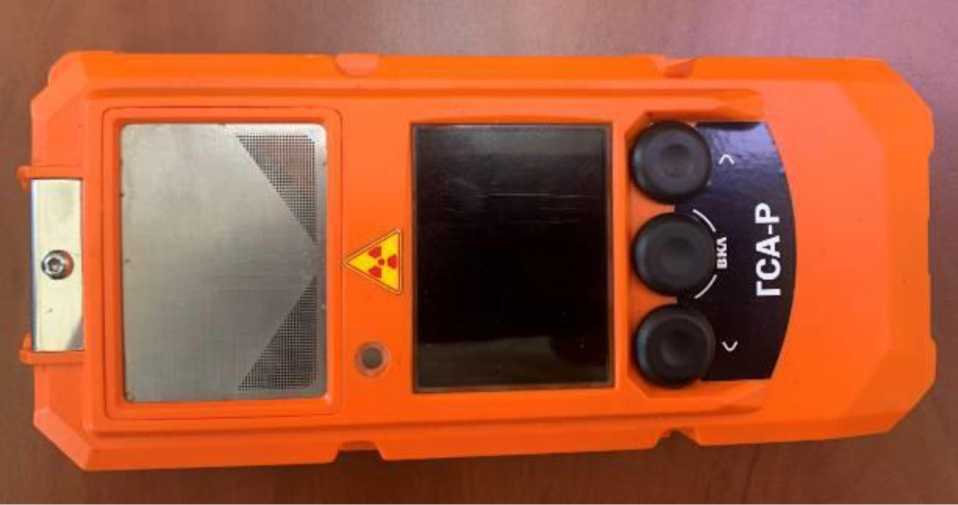

Рисунок 1 - Внешний вид газосигнализатора промышленного ГСА-Р
Заводской номер
Место нанесения знака утверждения типа
Место пломбировки ОТК

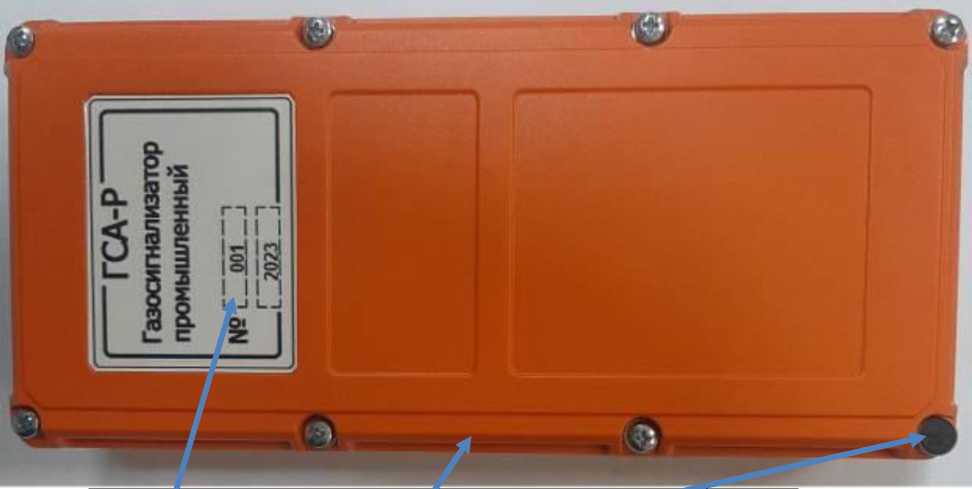

Рисунок 2 - Схема пломбировки от несанкционированного доступа, расположение заводского номера, место нанесения знака утверждения типа
Газосигнализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано для отображения состояния газосигнализатора, сбора информации с датчиков, сигнальной информации о типе обнаруженного вещества. В газосигнализаторе реализована возможность просмотра информации о текущих значениях МАЭД, АЭД, времени накопления АЭД, установленных пороговых значениях МАЭД и АЭД, дате, времени и установленном ПО.
Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ID_GSA_R |
| Номер версии (идентификационный номер) ПО | 2.0.0 и выше |
| Цифровой идентификатор CRC | Отображается в формуляре ДКТЦ. 413445.014ФО |
Влияние встроенного программного обеспечения газосигнализаторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «Высокий».
Метрологически значимые части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Метрологические и технические характеристики газосигнализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Порог срабатывания паров отравляющих и сильнодействующих ядовитых веществ в нормальных климатических условиях (далее -НКУ), мг/м3: | 240-2 |
| - зарина | |
| - зомана | 540-2 |
| - вещества типа Vх | 240-2 |
| - иприта | 10 |
| - люизита | 10 |
| - фосгена | 10 |
| - хлора | 5 |
| - аммиака | 20 |
| - синильной кислоты | 10 |
| Пределы допускаемой относительной погрешности порога срабатывания паров отравляющих и сильнодействующих ядовитых веществ, %: | |
| - зарина | ± 25 |
| - зомана | ± 25 |
| - вещества типа Vх | ± 25 |
| - иприта | ± 25 |
| - люизита | ± 25 |
| - фосгена | ± 25 |
| - хлора | ± 25 |
| - аммиака | ± 25 |
| - синильной кислоты | ± 25 |
| Быстродействие газосигнализатора в НКУ при пороговых концентрациях веществ, с, не более | 20 |
| Последействие газосигнализатора в НКУ при пороговых концентрациях веществ, мин, не более | 15 |
| Время выхода на рабочий режим, мин, не более | 10 |
| Наименование характеристики | Значение |
| Диапазон регистрируемых энергий гамма-излучения, МэВ | от 0,06 до 1,25 |
| Энергетическая зависимость чувствительности относительно энергии гамма-излучения 0,662 МэВ (Cs-137), % | ± 30 |
| Анизотропия чувствительности при энергии гамма-излучения 0,662 МэВ (Cs-137), % | ± 30 |
| Диапазон измерений АЭД, Зв | от 1 •10-6 до 2А0-1 |
| Диапазон измерений МАЭД, Зв/ч | от 1 •10-6 до 2А0-1 |
| Пределы допускаемой относительной погрешности измерений МАЭД гамма-излучения, % | ± (20+К/Н) * |
| Пределы допускаемой относительной погрешности измерений АЭД гамма-излучения, % | ± 20 |
| * Н - измеренное значение МАЭД, мкЗв/ч; К - коэффициент, равный 2 мкЗв/ч | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время непрерывной работы от аккумуляторной батареи, ч, не менее - в нормальных условиях - при минус 15°С | 8 4 |
| Мощность, потребляемая газосигнализаторами при питании от сети, ВА, не более | 0,5 |
| Электропитание газосигнализатора: - аккумуляторная батарея напряжение, В - сеть переменного тока напряжение, В частота, Гц | 3,7 от 205 до 230 от 49 до 51 |
| Ресурс до среднего ремонта, ч, не менее | 1200 |
| Срок сохраняемости (без АКБ), лет, не менее | 10 |
| Габаритные размеры (длина ширина высота), мм, не более | 190x87x45 |
| Масса газосигнализатора, кг, не более | 0,6 |
| Нормальные условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа (мм.рт.ст) | 20 ± 5 55 ± 25 97,7 ± 7,1 (732 ± 53,1) |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа | от -15 до +50 90 от 84,0 до 106,7 |
| Условия хранения: температура окружающего воздуха, °С относительная влажность при температуре +25 °С, %, не более | от +5 до +40 80 |
наносится методом штемпелевания на титульный лист Руководства по эксплуатации ДКТЦ.413445.014РЭ и на боковую сторону корпуса газосигнализатора на пленочную этикетку методом шелкографии.
Таблица 4 - Комплектность газосигнализатора
| Наименование | Обозначение | Количество |
| Газосигнализатор промышленный ГСА-Р в составе: | ДКТЦ.413445.014 | 1 шт. |
| Блок индикации ГСА-Р | ДКТЦ. 413467.004 | 1 шт. |
| Устройство зарядно-питающее | - | 1 шт. |
| Кабель USB Type-C | - | 1 шт. |
| Кейс укладочный | - | 1 шт. |
| Одиночный комплект ЗИП согласно ведомости ДКТЦ.413445.014ЗИ | - | 1 к-т |
| Ведомость эксплуатационных документов | ДКТЦ.413445.014ВЭ | 1 экз. |
| Руководство по эксплуатации | ДКТЦ.413445.014РЭ | 1 экз. |
| Формуляр | ДКТЦ.413445.014ФО | 1 экз. |
| Паспорт «Источник бета-излучения закрытый» | - | 2 экз. |
приведены в части 2 «Использование по назначению» документа ДКТЦ.413445.014РЭ «Газосигнализаторы промышленные ГСА-Р. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2314 «Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 25935-83 «Приборы дозиметрические. Методы измерения основных параметров»;
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ДКТЦ.413445.014ТУ «Газосигнализатор промышленный с блоком детектирования гамма-излучения ГСА-Р. Технические условия».
