| Номер в госреестре | 91645-24 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | SMT |
| Изготовитель | Общество с ограниченной ответственностью "СМАРТ Автоматизация" (ООО "Смарт Автоматизация"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые SMT (далее - уровнемеры) предназначены для измерений уровня.
Принцип действия уровнемеров основан на измерении интервала времени между излучением и получением отраженной ультразвуковой волны от поверхности контролируемой среды. Измеренное время прохождения ультразвуковой волны определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня.
Конструктивно уровнемеры состоят из ультразвукового преобразователя (далее по тексту - преобразователь) и измерительного блока (далее по тексту - блок), в зависимости от модификации размещенных как в одном корпусе, так и раздельно.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от блока в акустические колебания, в дальнейшем излучаемые преобразователем. После отражения сигнал поступает обратно в преобразователь, где он преобразовывается обратно в электрический сигнал и обрабатывается блоком. Блок измеряет интервал времени между излучением импульса и получением, и производит вычисление расстояния от преобразователя до поверхности контролируемой среды. Результаты измерений отображаются на жидкокристаллическом дисплее и/или передаются по аналоговому токовому выходному сигналу силы постоянного тока 4-20 мА, по цифровому интерфейсу RS485, по цифровому интерфейсу HART.
Уровнемеры выпускают в двух модификациях LU-100, LU-200.
Наименование модификаций уровнемеров имеет следующую структуру: SMT-A-B-C-D-E-F-G-H-I-J-K-L.
Расшифровка структуры наименования модификаций уровнемеров указаны в таблице 1.
Таблица 1 - Расшифровка структуры наименования исполнений
| A | Наименование модификации Может принимать значения: LU-100 - модификация с преобразователем и блоком, размещенными в одном корпусе LU-200 - модификация с раздельными преобразователем и блоком |
| B | Верхний предел диапазона измерений. Может принимать значения: 5 - 5 метров 12 - 12 метров 20 - 20 метров 30 - 30 метров 40 - 40 метров 50 - 50 метров 60 - 60 метров |
| C | Установочный размер резьбы. Может принимать значения: A - M48x2, 1-1/2” NPT, G1-1/2 B - M60x2 C - M78x2 D - M108x2 E - G2 дюйма, NPT 2” T - индивидуальный заказ |
| D | Материал корпуса PL - ABS-пластик FB - PTFE |
| E | Способ монтажа. Может принимать значения: N - установка без фланца B - DN40 C - DN50 D - DN65 E - DN80 F - DN100 G - DN125 H - DN150 I - DN200 |
| F | Длина резьбы. Может принимать значения: «Пробел» - стандартная резьба *указать размер* 100-999 - длина от 100 до 999 мм |
| G | Количество релейных выходов. Может принимать значения: R0 - без реле R1 - 1 реле R2 - 2 реле |
| H | Выходной сигнал Может принимать значения: A - 4-проводной 4-20 мА + RS-485 B - 2-проводной 4-20 мА + HART |
| I | Блок питания Может принимать значения: 24 - 24 В постоянного тока 220 - 220 В переменного тока «Пробел» - блок отсутствует, только для 2-проводного 4-20 мА + HART |
| J | Материал корпуса первичного преобразователя PL - ABS пластик |
| K* | Длина кабеля между преобразователем и блоком 10 - 10 метров |
| L* | Количество передатчиков S1 - 1 передатчик S2 - 2 передатчика |
| * — | при наличии |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочной табличке, которая наклеивается на корпус уровнемера.
Нанесение знака поверки на средство измерений не предусмотрено.
Уровнемеры выпускаются под товарным знаком SMART-A, который наносится на корпус модификации LU-100 и на внутреннюю панель измерительного блока модификации LU-200.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения краски на внутренние крепежные винты модификации LU-100 и наклеиванием защитной пленки поверх крепежных винтов для модификации LU-200. Место нанесения пломб указано на рисунке 4.
Общий вид преобразователей представлен на рисунках 1-2.
нанесения
товарного знака
Место
Место

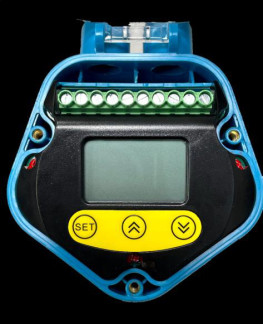

Рисунок 1 - Общий вид преобразователей модификации LU-100
нанесения маркировочной таблички
Место нанесения товарного знака
Место нанесения маркировочной таблички
Место нанесения
заводского номера средства измерений

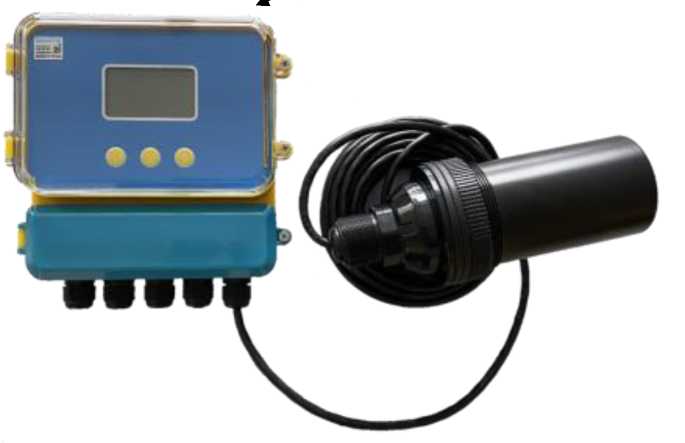

Рисунок 2 - Общий вид преобразователей модификации LU-200

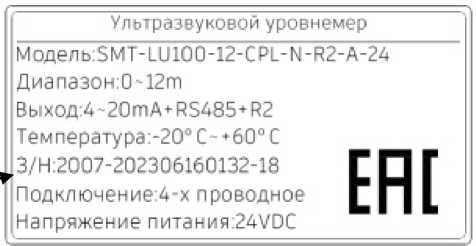

Рисунок 3 - Общий вид маркировочной таблички
Места нанесения пломб
Места расположения крепежных винтов

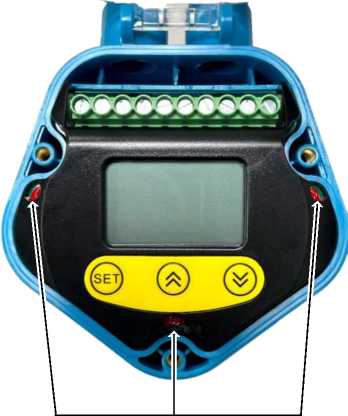

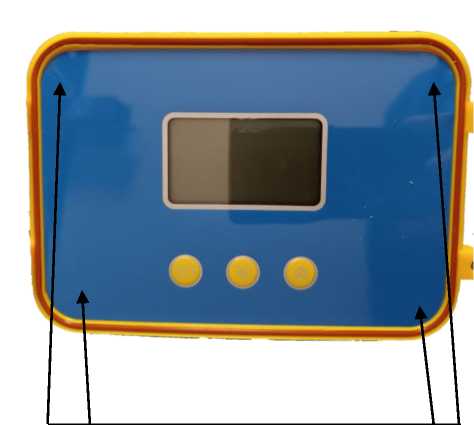

Рисунок 4 - Места нанесения пломб
а) для модификации LU-100, б) для модификации LU-200
Преобразователи имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО).
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Модификация | LU-100 | LU-200 |
| Идентификационное наименование ПО | МПО | МПО |
| Номер версии (идентификационный номер) ПО | не ниже 4.X* | не ниже 5.X* |
| Цифровой идентификатор ПО | - | - |
| *Х - метрологически незначимая часть, где Х = 0 - 9 | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| LU-100 | LU-200 | |
| Диапазон измерений уровня, м | от 0,3 до 5; от 0,3 до 12 от 0,3 до 20 от 0,3 до 30 от 0,3 до 40 от 0,3 до 50 от 0,3 до 60 | от 0,3 до 5; от 0,3 до 12 от 0,3 до 20 от 0,3 до 30 от 0,3 до 40 от 0,3 до 50 от 0,3 до 60 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений уровня погрешности, %: | ±0,5 | ±0,5 |
Таблица 4 - Основные технические характеристики модификации LU-100
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -20 до +60 от 10 до 80 от 84,0 до 106,7 |
| Напряжение питания постоянного тока, В | 24-8 |
| Температура измеряемой среды, °С, не более | от 0 до +50 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP65, IP68 |
| Габаритные размеры (Длина^ШиринахВысота), мм, не более: | 110x157x285 |
| Масса, кг, не более | 3,5 |
Таблица 5 - Основные технические характеристики модификации LU-200
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - преобразователь - измерительный блок - относительная влажность, % - преобразователь - измерительный блок - атмосферное давление, кПа | от -20 до +60 от - 20 до +80 от 10 до 80 от 10 до 85 от 84,0 до 106,7 |
| Напряжение питания переменного тока, В | 220+30 |
| Температура измеряемой среды, °С, не более | от 0 до +50 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP65, IP68 |
| Габаритные размеры (ДлинахШиринахВысота), мм, не более: - преобразователь - блок | 130x130x210 200x210x90 |
| Масса, кг, не более | 3,5 |
наносится типографским способом на титульный лист руководства по эксплуатации
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| LU-100 | LU-200 | ||
| Уровнемер ультразвуковой* | SMT | 1 шт. | 1 шт. |
| Паспорт | 8МТ^Ш00.01.ПС | 1 экз. | - |
| Паспорт | 8МТ^и200.01.ПС | - | 1 экз. |
| Руководство по эксплуатации | SMT-LU.00.01^ | 1 экз. | 1 экз. |
| * - модификация определяется договором поставки | |||
приведены в разделе 2 «Указания по монтажу, регулировке, техническому обслуживанию и ремонту изделия» документа «Руководство по эксплуатации. Уровнемеры ультразвуковые SMT. SMT-LU.00.01^».
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
ТУ 26.51.52-013-99402459-2023 Уровнемеры ультразвуковые SMT. Технические условия.
| Зарегистрировано поверок | 183 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
