| Номер в госреестре | 91649-24 |
| Наименование СИ | Анализаторы объемной доли воды в нефтегазоводяной смеси |
| Обозначение типа СИ | ВИКС-2 |
| Изготовитель | Общество с ограниченной ответственностью "Ойл Автоматика" (ООО "Ойл Автоматика"), г. Уфа; производственная площадка Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы объемной доли воды в нефтегазоводяной смеси ВИКС-2 (далее - анализаторы) предназначены для непрерывного измерения объемной доли воды в нефтегазоводяной смеси (смеси нефти, воды и попутного нефтяного газа) без предварительной сепарации газа, в том числе в нефти, нефтепродуктах, углеводородных смесях, включая газовый конденсат, бензин, дизельное топливо, нефтяные масла.
Принцип действия анализатора основан на измерении уровня поглощения нефтью и водой ближнего инфракрасного (ИК) излучения в анализируемой нефтегазоводяной смеси.
Конструктивно анализатор выполняется из двух частей: погружной части, которая встраивается в трубопровод и непосредственно контактирует с измеряемой средой, и головной части.
Головная часть анализатора состоит из двух отсеков: основного отсека, в котором смонтированы электронный блок обработки сигналов, смотровое окно, дисплей и бесконтактная кнопка управления, и отсека коммуникации, внутри которого размещены разъемы для подключения интерфейсов и подачи питания.
Измеряемая среда проходит через проточную кювету погружного зонда, образованную между двумя оптическими окнами из синтетического лейкосапфира. В нижней части погружного зонда находится широкополосный источник ИК излучения. Излучение проходит через поток измеряемой среды, в которой частично поглощается, и далее передается в электронный блок обработки сигналов.
В электронном блоке полученные сигналы после спектральной фильтрации передаются на фотоприемные устройства, проходят аналогово-цифровое преобразование и используются для вычисления значения объемного содержания воды.
Информация о содержании воды в измеряемой среде отображается на дисплее анализатора и передается через интерфейс RS-485 (Modbus RTU).

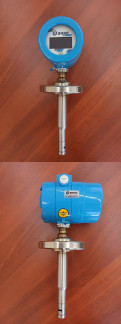

На рисунке 1 представлен внешний вид анализатора.
Основной отсек головной части анализатора пломбируется заводом-изготовителем с помощью пломбировочной наклейки. Место пломбирования представлено на рисунке 2.
Рисунок 1 - Внешний вид анализатора Рисунок 2 - Место пломбирования анализатора
Заводской номер анализатора нанесен лазерной гравировкой на маркировочную табличку, закрепленную на крышке головной части анализатора. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на анализатор не предусмотрено.
Внешний вид маркировочной таблички приведен на рисунке 3.
Рисунок 3 - Маркировочная табличка анализатора
Программное обеспечение (ПО) анализатора обеспечивает реализацию основных функций. Метрологические характеристики анализатора нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО анализатора «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | «ВИКС-2» |
| Идентификационное наименование ПО | viks_21.2.20 |
| Номер версии (идентификационный номер) ПО | не ниже 21.2.20 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Метрологические и основные технические характеристики анализатора приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли воды в нефтегазоводяной смеси, % | от 0,01 до 99,99 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли воды в нефтегазоводяной смеси, % - при отсутствии газа в нефтегазоводяной смеси - при содержании газа в нефтегазоводяной смеси от 0 до 99 % | ±5,0 ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ех - маркировка | 1Ex db IIB T6 Gb |
| Тип источника питания | постоянного тока |
| Номинальное напряжение питания, В | 24 |
| Диапазон напряжения питания, В | от 9 до 36 |
| Максимальная потребляемая мощность, Вт, не более | 40,0 |
| Период измерения мгновенной обводненности, с | 0,1 |
| Допустимое содержание объемной доли газа в нефтегазоводяной смеси, % | от 0 до 99 |
| Давление измеряемой среды, МПа | от 0 до 5,0 |
| Диапазон температуры измеряемой среды, °С | от -5 до +150 |
| Диапазон температуры окружающей среды, °С | от -60 до +50 |
| Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 | IP66 |
| Габаритные размеры (ВхШхГ), мм, не более | 500x200x200 |
| Масса нетто, кг, не более | 10,0 |
наносится в нижней части титульного листа руководства по эксплуатации анализатора типографским способом.
Комплектность анализатора приведена в таблице 4.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор объемной доли воды в нефтегазоводяной смеси ВИКС-2 | - | 1 шт. |
| Руководство по эксплуатации | РДЛЕ.414611.001-01 РЭ | 1 экз. |
| Паспорт | РДЛЕ.414611.001-01 ПС | 1 экз. |
| Схема подключения | - | 1 экз. |
| Комплект монтажных частей | - | по требованию заказчика |
| Термочехол | - | по требованию заказчика |
приведены в разделе «Использование по назначению» документа РДЛЕ.414611.001-01 РЭ
«Анализатор объемной доли воды в нефтегазоводяной смеси ВИКС-2. Руководство по эксплуатации».
РДЛЕ.414611.001 ТУ «Влагомеры ВИКС. Технические условия».
