Системы измерительные ЛИНКМЕТР.МЕТРОЛОГИЯ, 91650-24

Назначение

Системы измерительные ЛИНКМЕТР.МЕТРОЛОГИЯ (далее по тексту - системы) предназначены для измерений, обработки, вычислений, регистрации и отображения характеристик входящего и исходящего трафика пакетной передачи данных, в целях контроля заявленных параметров качества предоставления услуг связи для обеспечения их целостности и устойчивости функционирования, включая продолжительность сеанса передачи данных, среднюю скорость передачи данных, круговую задержку передачи пакетов данных.

Описание

Принцип действия систем основан на формирования тестового трафика передачи данных с заданными характеристиками в сети (канале) связи в точке подключения источника пакетов данных системы и измерении этих характеристик приемником системы в контролируемой точке сети (канале) связи. В качестве контролируемой точки сети (канала) связи может выступать точка подключения абонентского устройства.

Системы имеют в своем составе блок управления ЛИНКМЕТР-БУК и блоки аппаратные для дистанционных измерений параметров сетей передачи данных серии ВЕКТОР-2019-БАДИ-ХХХХХ (далее - БАДИ), номер в реестре утвержденных типов средств измерений 81411-21. Системы комплектуются модификациями БАДИ в зависимости от задач контроля (измерений) (по согласованию с заказчиком). Модификации БАДИ, которые могут входить в состав систем, приведены в описании типа средства измерений ВЕКТОР-2019-БАДИ-ХХХХХ. В состав каждого БАДИ входит приёмник сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS - модуль приемовычислительный ВЕКТОР-СС (далее -ВЕКТОР-СС), номер в реестре утвержденных типов средств измерений 73180-18. Для привязки значений меток времени в трафике пакетов данных ВЕКТОР-СС обеспечивает синхронизацию шкал времени каждого БАДИ, включенного в систему, с национальной шкалой времени Российской Федерации UTC (SU) с нормированной разностью (расхождением) между ними. Блок управления ЛИНКМЕТР-БУК выполняет функции управления и отображения результатов и не является средством измерений.

Системы формируют в сети связи тестовый трафик пакетной передачи данных, из файлов эталонных объёмов (ФЭО), набор которых имеет каждый БАДИ, входящий в систему. Системы осуществляют измерения, обработку, вычисления, регистрацию и отображение текущих значений средней скорости входящего и исходящего трафика, а именно, значений средней скорости передачи данных от БАДИ, формирующего исходящий тестовый трафик, к абонентскому устройству, принимающему тестовый трафик в контрольной точке подключения (средняя входящая скорость) и средней скорости передачи данных от абонентского устройства, формирующего исходящий трафик в контрольной точке подключения, к БАДИ (средняя исходящая скорость), а также средних значений круговой задержки передачи пакетов данных между БАДИ и абонентским устройством, используя механизм обратной петли протокола TCP/IP. При этом абонентское устройство может быть любым, поддерживающим протокол TCP/IP. Системы вычисляют значение средней входящей/исходящей скорости передачи данных за промежуток времени измерения (измеренная продолжительность сеанса передачи данных) путем деления измеренного количества информации (объёма переданных данных) на значение измеренной продолжительности сеанса передачи данных.

Системы имеют возможность интеграции с аналитической облачной системой ЛИНКМЕТР, что обеспечивает доступ к общей базе данных измерений, анализа и статистики.

Системы содержат устройства, осуществляющие функции:

- измерений, вычислений, регистрации и обработки результатов;

- передачи результатов измерений, вычислений и обработки;

- управления, настройки и отображения результатов измерений, вычислений и обработки.

Взаимосвязь составных частей систем обеспечивается посредством встроенных и/или внешних интерфейсов.

Заводской номер, однозначно идентифицирующий каждый экземпляр системы, наносится на верхнюю панель блока управления ЛИНКМЕТР-БУК, входящего в состав системы, в форме шильды, содержащей заводской номер в цифровом формате, методом наклеивания.

Структурно-функциональная схема систем показана на рисунке 1

Управление, настройка и отображение результатов измерений и вычислений

Передача результатов измерений, обработки и вычислений

^Протоколы

Проведение измерений. вычислений регистрации и обработки результатов

Рисунок 1 - Структурно-функциональная схема систем

Внешний вид составных частей систем представлен на рисунке 2.

ВЕКТОР-2019-БАДИ-ХХХХХ

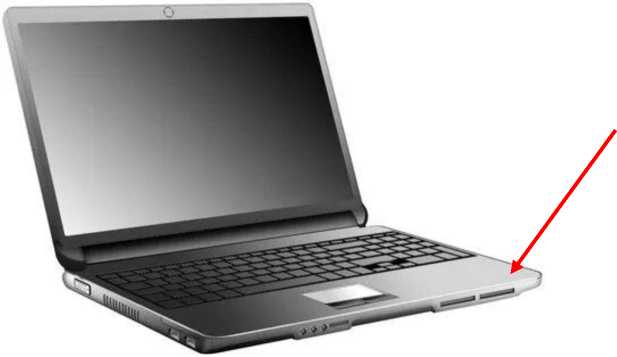

Место нанесения заводского номера, знака утверждения типа и знака поверки

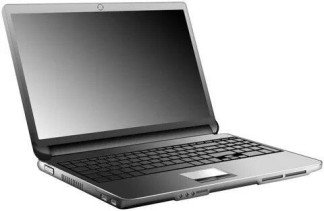

Блок управления ЛИНКМЕТР-БУК

Рисунок 2 - Внешний вид составных частей систем

Программное обеспечение

Специальное программное обеспечение (ПО) систем включает в себя специализированное ПО ЛИНКМЕТР.СЕРВЕР версии не ниже 1.0 и специализированное ПО ВЕКТОР-2019-БАДИ-ХХХХХ версии не ниже 2.0, устанавливаемое в соответствующие БАДИ, входящие в состав системы. Специальное ПО систем является метрологически значимым. ПО ЛИНКМЕТР.СЕРВЕР внесено в реестр российского программного обеспечения (№15726 от 05.12.2022).

Конструкция систем, включая конструкции ЛИНКМЕТР-БУК и БАДИ, исключает возможность несанкционированного влияния на специальное ПО. Специальных средств защиты от непреднамеренных и преднамеренных изменений ПО не требуется, уровень защиты по рекомендации Р 50.2.077-2014 - «средний».

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

типографским способом на руководство по эксплуатации систем и на верхние панели составных частей систем в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

Приведены в разделе 6 «Проведение измерений» руководства по эксплуатации ДТРЕ.468261.002РЭ.

Нормативные документы

ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ДТРЕ.468261.002ТУ «Системы измерительные   ЛИНКМЕТР.МЕТРОЛОГИЯ.

Технические условия».
