| Номер в госреестре | 91651-24 |
| Наименование СИ | Ролики для поверки микрометров и штангензубомеров |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Завод МетроСтандарт" (АО "ЗМС"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ролики для поверки микрометров и штангензубомеров (далее по тексту - ролики) предназначены для воспроизведения, хранения и передачи единицы длины средствам измерений наружных линейных размеров.
Ролики могут применяться в качестве рабочего эталона для поверки (калибровки) микрометров и штангензубомеров.
Принцип действия роликов основан на передаче единицы длины средствам измерений наружных линейных размеров.
Ролики изготавливают путем механической обработки заготовки из стали марки ШХ-15 по ГОСТ 801-78 с последующей доводкой их основных геометрических размеров.
Ролики выпускаются наборами: ЗМС.ВПМ037 - комплект из 8 шт, ЗМС.РШЗ046 -комплект из 4 шт, ЗМС.РМП045 - 10 комплектов по 6 штук (возможна поставка комплектов по-отдельности), ЗМС.ММЗ047 - комплект из 16 шт. Набор ЗМС.РШЗ046 выпускается в двух исполнениях.
Тоар "за аое е а ае ор о раФе еоо еоо
Товарный знак наносится на паспорт типографским методом и методом
металлографии на нерабочую поверхность роликов, для роликов размером менее 10 мм товарный знак наносится на прикрепляемый к ним металлический шильдик (табличку).
Заводской номер в виде буквенно-цифрового или цифрового кода наносится на металлический шильдик (табличку), прикрепляемый к роликам размером менее 10 мм, на каждый ролик размером более 10 мм.
Нанесение знака поверки на ролики не предусмотрено.
Общий вид средств измерений представлен на рисунках 1 и 2.
Пломбирование роликов от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

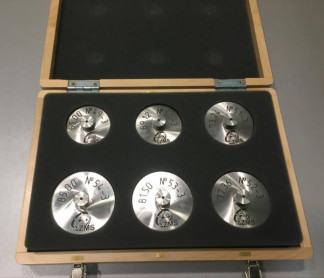

Рисунок 1 - Общий вид средства измерений
Место нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид ролика размером менее 10 мм с металлическим шильдиком
Программное обеспечение отсутствует.
Метрологические характеристики роликов представлены в таблицах 1 - 4.
Основные технические характеристики роликов представлены в таблице 5.
Таблица 1 - Метрологические характеристики ЗМС.ВПМ037
| Наименование характеристики | Значение | ||||||||
| Номер ролика | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Номинальное значение диаметра, мм | 10,00 | 10,12 | 10,25 | 10,37 | 30,00 | 30,12 | 30,25 | 30,37 | |
| Предельные отклонения диаметра, мм | ±0,01 | ||||||||
| Допуск цилиндричности, мм | 0,001 | ||||||||
| Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм | ±0,001 | ||||||||
Таблица 2 - Метрологические характеристики ЗМС.РШЗ046
| Наименование характеристики | Значение | ||||||||
| Номер ролика | исполнение 1 | исполнение 2 | |||||||
| 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||
| Номинальное значение диаметра, мм | 3,00 | 25,50 | 12,00 | 58,50 | 4,50 | 26,00 | 12,00 | 58,50 | |
| Предельные отклонения диаметра, мм | ±0,01 | ||||||||
| Допуск цилиндричности, мм | 0,003 | ||||||||
| Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм | ±0,005 | ||||||||
Таблица 3 - Метрологические характеристики ЗМС.РМП045
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 1 | ||||||
| Номер ролика | 1 | 2 | 3 | 4 | 5 | 6 | |
| Номинальное значение диаметра, мм | 5,00 | 8,12 | 11,24 | 14,36 | 17,50 | 20,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 2 | ||||||
| Номер ролика | 7 | 8 | 9 | 10 | 11 | 12 | |
| Номинальное значение диаметра, мм | 20,00 | 23,12 | 26,24 | 29,36 | 32,50 | 35,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 3 | ||||||
| Номер ролика | 13 | 14 | 15 | 16 | 17 | 18 | |
| Номинальное значение диаметра, мм | 35,00 | 38,12 | 41,24 | 44,36 | 47,50 | 50,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 4 | ||||||
| Номер ролика | 19 | 20 | 21 | 22 | 23 | 24 | |
| Номинальное значение диаметра, мм | 50,00 | 53,12 | 56,24 | 59,36 | 62,50 | 65,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 5 | ||||||
| Номер ролика | 25 | 26 | 27 | 28 | 29 | 30 | |
| Номинальное значение диаметра, мм | 65,00 | 68,12 | 71,21 | 74,36 | 77,50 | 80,00 | |
Таблица 3 - Метрологические характеристики ЗМС.РМП045 - продолжение
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 6 | ||||||
| Номер ролика | 31 | 32 | 33 | 34 | 35 | 36 | |
| Номинальное значение диаметра, мм | 5,00 | 9,12 | 13,24 | 17,36 | 21,50 | 25,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 7 | ||||||
| Номер ролика | 37 | 38 | 39 | 40 | 41 | 42 | |
| Номинальное значение диаметра, мм | 25,00 | 29,12 | 33,24 | 37,36 | 41,50 | 45,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 8 | ||||||
| Номер ролика | 43 | 44 | 45 | 46 | 47 | 48 | |
| Номинальное значение диаметра, мм | 45,00 | 49,12 | 53,24 | 57,36 | 61,50 | 65,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 9 | ||||||
| Номер ролика | 49 | 50 | 51 | 52 | 53 | 54 | |
| Номинальное значение диаметра, мм | 65,00 | 69,12 | 73,24 | 77,36 | 81,50 | 85,00 | |
| Наименование характеристики | Значение | ||||||
| Номер комплекта | 10 | ||||||
| Номер ролика | 55 | 56 | 57 | 58 | 59 | 60 | |
| Номинальное значение диаметра, мм | 85,00 | 89,12 | 93,24 | 97,36 | 101,50 | 105,00 | |
| Предельные отклонения диаметра, мм | ±0,01 | ||||||
| Допуск цилиндричности, мм | 0,001 | ||||||
| Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм | ±0,001 | ||||||
Таблица 4 - Метрологические характеристики ЗМС.ММЗ047
| Наименование характеристики | Значение | ||||||||
| Номер ролика | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Номинальное значение диаметра, мм | 10,00 | 15,25 | 20,50 | 24,75 | 30,00 | 35,25 | 45,50 | 49,75 | |
| d, мм | 8 | 16 | 24 | ||||||
| b, мм | 7 | 14 | 22 | ||||||
| Номер ролика | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | |
| Номинальное значение диаметра, мм | 55,00 | 60,25 | 70,50 | 74,75 | 80,00 | 85,25 | 95,50 | 99,75 | |
| d, мм | 24 | 30 | 40 | ||||||
| b, мм | 22 | 28 | 38 | ||||||
| Предельные отклонения диаметра, мм | ±0,05 | ||||||||
| Допуск круглости, мм | 0,001 | ||||||||
| Допуск профиля продольного сечения, мм | 0,001 | ||||||||
| Доверительные границы абсолютной погрешности измерений при доверительной вероятности 0,99, мм | ±0,001 | ||||||||
| Примечание d -диаметр хвостовика ролика; b - ширина по лыскам хвостовика или ширина плоского хвостовика ролика; | |||||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Обозначение | ЗМС.ВПМ 037 | ЗМС.РШЗ 046 | ЗМС.РМП 045 | ЗМС.ММЗ 047 | |
| Шероховатость рабочей поверхности, Ra, мкм, не более | 0,16 | ||||
| Длина рабочей поверхности, мм | 40 ± 1 | 15,0 ± 1,5 | 15,0 ± 1,5 | 20 ± 1 | |
| Длина общая, мм | 80 ± 6 | 39,0 ± 1,5 | 45,0 ± 1,5 | 45 ± 1 | |
| Твердость поверхностей, HRC | от 62 до 64 | от 58 до 62 | от 63 до 65 | от 59 до 65 | |
| Сталь марки по ГОСТ 801-78 | ШХ-15 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 17 до 23 | от 15 до 25 | от 16 до 24 | ||
| 80 | |||||
на титульный лист паспорта и на нерабочую поверхность роликов, для роликов размером менее 10 мм знак утверждения типа наносится на прикрепляемый к ним металлический шильдик (табличку), методом металлографии.
Таблица 6 - Комплектность средства измерений
| Наименование | Количество комплектов | Количество штук в комплекте | Количество футляров (шт.) | Количество паспортов (экз.) |
| Ролики для поверки микрометров и штангензубомеров: ЗМС.ВПМ037 | 1 | 8 | 1 | 1 |
| ЗМС.РШЗ046 | 1 | 4 | 1 | 1 |
| ЗМС.РМП045 | 10* | 6 | 10* | 10* |
| ЗМС.ММЗ047 | 1 | 16 | 1 | 1 |
| Примечание *Количество комплектов определяется заказом | ||||
приведены в разделе «Устройство и методы измерений» паспорта.
ТУ 26.51.33-009-94768227-2021 Ролики для поверки микрометров и штангензубомеров. Технические условия;
Локальная поверочная схема для микрометров и штангензубомеров.
