| Номер в госреестре | 91654-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 414. Резервная схема учета |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга"), г. Самара |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 414. Резервная схема учета (далее - СИКН РСУ) предназначена для автоматизированных измерений массы нефти.
Принцип действия СИКН РСУ основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью преобразователей расхода жидкости, плотности, температуры и давления. Выходные электрические сигналы преобразователей поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.
СИКН РСУ, заводской № 18-2023, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН РСУ осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН РСУ и эксплуатационными документами на ее компоненты.
СИКН РСУ состоит из:
- блока измерительных линий, включающий в себя две рабочие измерительные линии;
- блока измерений показателей качества нефти (из состава СИКН № 414 ОСУ);
- стационарной трубопоршневой поверочной установки (из состава СИКН № 414 ОСУ);
- пробозаборного устройства щелевого типа;
- узла подключения передвижной поверочной установки;
- узла регулирования давления;
- системы сбора и обработки информации.
В составе СИКН РСУ применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН РСУ
| Наименование типа средств измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики жидкости ультразвуковые ALTOSONIC 5 (далее - УЗР) | 65641-16 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Датчики температуры TMT142R | 63821-16 |
| Влагомеры нефти поточные УДВН-1пм (далее - ВН) | 14557-10, 14557-15 |
| Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП) | 15644-06, 52638-13 |
| Преобразователи плотности и вязкости FVM (далее - ПВ) | 62129-15 |
| Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ) | 15642-06 |
| Датчики температуры 3144Р | 39539-08 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Преобразователи давления измерительные 3051 | 14061-10 |
| Расходомер ультразвуковой UFM 3030 | 48218-11 |
| Установка поверочная трубопоршневая двунаправленная | 20054-12 |
| Комплексы измерительно-вычислительные ТН-01 | 67527-17 |
В состав СИКН РСУ входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН РСУ обеспечивает выполнение следующих основных функций:
- автоматические измерения массы брутто нефти косвенным методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;
- измерения давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- измерения показателей качества нефти;
- проведение поверки УЗР с применением установки поверочной трубопоршневой стационарной или передвижной;
- проведение контроля метрологических характеристик (КМХ) УЗР, ПП, ВН, ПВ на месте эксплуатации без нарушения процесса измерений;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами;
- регистрацию и хранение результатов измерений, формирование отчетов.

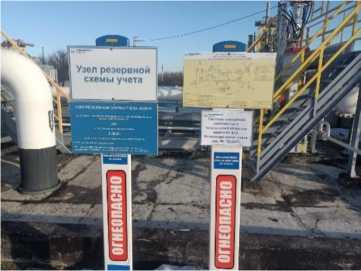

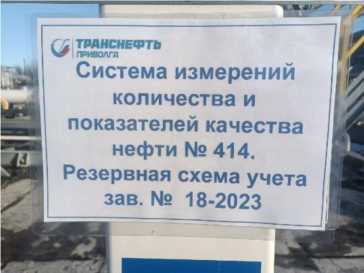

Заводской номер СИКН РСУ нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН РСУ. Формат нанесения заводского номера - цифровой.
Пломбирование СИКН РСУ не предусмотрено. Нанесение знака поверки на СИКН РСУ не предусмотрено.
Рисунок 1 - Информационная табличка СИКН
Программное обеспечение (ПО) СИКН РСУ обеспечивает реализацию функций СИКН РСУ.
Защита ПО СИКН РСУ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН РСУ защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН РСУ приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН РСУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
| Идентиф | шкационные данные (признаки) | Значение |
| Идентиф | шкационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 | |
| Цифровой идентификатор ПО | 23F21EA1 | |
| Идентификационное наименование ПО | KMH_PP.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 | |
| Цифровой идентификатор ПО | 71C65879 | |
| Идентификационное наименование ПО | KMH_PP_AREOM.app | |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 | |
| Цифровой идентификатор ПО | 62C75A03 | |
| Идентификационное наименование ПО | MI2816.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 | |
| Цифровой идентификатор ПО | B8DF3368 | |
| Идентификационное наименование ПО | MI3151.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | F3B1C494 | |
| Идентификационное наименование ПО | KMH_MPR_MPR.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 | |
| Цифровой идентификатор ПО | 6A8CF172 | |
| Идентификационное наименование ПО | MI3272.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 | |
| Цифровой идентификатор ПО | 232DDC3F | |
| Идентификационное наименование ПО | MI3288.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 | |
| Цифровой идентификатор ПО | 32D8262B | |
| Идентификационное наименование ПО | MI3155.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 | |
| Цифровой идентификатор ПО | F70067AC | |
| Идентификационное наименование ПО | MI3189.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | 35DD379D | |
| Идентиф | шкационные данные (признаки) | Значение |
| Идентиф | шкационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 | |
| Цифровой идентификатор ПО | 9F5CD8E8 | |
| Идентификационное наименование ПО | KMH_PW.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 | |
| Цифровой идентификатор ПО | 5C9E0FFE | |
| Идентификационное наименование ПО | MI2974.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | AB567359 | |
| Идентификационное наименование ПО | MI3234.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 | |
| Цифровой идентификатор ПО | ED6637F5 | |
| Идентификационное наименование ПО | GOSTR8908.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 | |
| Цифровой идентификатор ПО | 8D37552D | |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | ||
Таблица 3 - Метрологические характеристики СИКН РСУ
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти*, м3/ч | от 342 до 1459,5 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН РСУ и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики СИКН РСУ
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Избыточное давление нефти, МПа | от 0,25 до 0,7 |
| Давление насыщенных паров, кПа (мм рт.ст.) | 66,7 (500) |
| Суммарные потери давления при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и КМХ, не более | 0,2 0,4 |
| Физико-химические свойства измеряемой среды: - вязкость кинематическая, мм2/с (сСт) - плотность нефти, кг/м3 - температура нефти, °С - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более | от 5 до 100 от 840,0 до 895,0 от 5 до 40 0,5 900 0,05 |
| Содержание свободного газа | не допускается |
| Режим работы СИКН РСУ | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное); 220±22 (однофазное) 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура воздуха в помещениях, где установлено оборудование СИКН РСУ, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +50 от +5 до +25 от 45 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист инструкции по эксплуатации СИКН РСУ типографским способом.
Таблица 5 - Комплектность СИКН РСУ
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефти № 414. Резервная схема учета | _ | 1 шт. |
| Инструкция по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений резервной схемой учета системы измерений количества и показателей качества нефти № 414 ПСП при ПАО «Саратовский НПЗ» Саратовского РНУ АО «Транснефть - Приволга», свидетельство об аттестации методики (метода) измерений № 362-RA.RU.312546-2023 от 14.07.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
