| Номер в госреестре | 91655-24 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 414. Основная схема учета |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Транснефть - Приволга" (АО "Транснефть - Приволга"), г. Самара |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 414. Основная схема учета (далее - СИКН) предназначена для автоматизированных измерений массы нефти.
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти. При прямом методе динамических измерений массу брутто нефти измеряют при помощи счетчиков-расходомеров массовых и результат измерений массы получают непосредственно.
СИКН, заводской № 116-2023, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
СИКН состоит из:
- блока измерительных линий, включающий в себя две рабочие и одну контрольнорезервную измерительные линии;
- блока измерений показателей качества нефти;
- пробозаборного устройства щелевого типа;
- стационарной трубопоршневой поверочной установки;
- узла подключения передвижной поверочной установки;
- узла регулирования давления;
- системы сбора и обработки информации.
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Счетчики-расходомеры массовые Micro Motion (модификации CMF) (далее - СРМ) | 45115-10 |
| Влагомеры нефти поточные УДВН-1пм (далее - ВН) | 14557-10, 14557-15 |
| Преобразователи плотности жидкости измерительные (мод. 7835) (далее - ПП) | 15644-06, 52638-13 |
| Преобразователи плотности и вязкости FVM (далее - ПВ) | 62129-15 |
| Преобразователи плотности и вязкости жидкости измерительные (мод. 7829) (далее - ПВ) | 15642-06 |
| Датчики температуры 3144Р | 39539-08 |
| Термопреобразователи прецизионные ПТ 0304-ВТ | 77963-20 |
| Датчики температуры TMT142R | 63821-16 |
| Преобразователи давления измерительные 3051 | 14061-10 |
| Преобразователи давления измерительные АИР-20/М2 | 63044-16 |
| Расходомер ультразвуковой UFM 3030 | 48218-11 |
| Установка поверочная трубопоршневая двунаправленная | 20054-12 |
| Комплексы измерительно-вычислительные ТН-01 | 67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматическое измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти и массовой доли воды в нефти;
- автоматическое измерение температуры, давления (избыточное, дифференциальное), плотности, динамической вязкости и объемной доли воды в нефти;
- измерение температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;
- проведение поверки СРМ с применением установки поверочной трубопоршневой стационарной или передвижной;
- проведение контроля метрологических характеристик (КМХ) СРМ, ПП, ВН, ПВ на месте эксплуатации без нарушения процесса измерений;
- контроль, сигнализацию, отображение (индикацию), регистрацию, архивирование результатов измерений и формирование отчетов;
- вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и массовой доли концентрации хлористых солей, полученных в аккредитованной испытательной лаборатории;
- автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517-2012 «Нефть и нефтепродукты. Метод отбора проб»;
- автоматический и ручной отбор проб;
- защита информации от несанкционированного доступа.

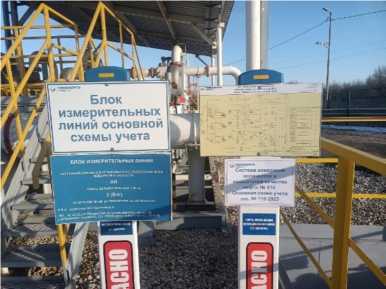

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбирование СИКН не предусмотрено. Нанесение знака поверки на СИКН не
предусмотрено.
Рисунок 1 - Информационная табличка СИКН
Программное обеспечение (ПО) СИКН обеспечивает реализацию функций СИКН.
Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой идентификации пользователя.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКН приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО СИКН
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.14.1 |
| Цифровой идентификатор ПО | 9319307D |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.7.14.3 |
| Цифровой идентификатор ПО | 17D43552 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.18 |
| Цифровой идентификатор ПО | 5FD2677A |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.20 |
| Цифровой идентификатор ПО | CB6B884C |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.11 |
| Цифровой идентификатор ПО | 116E8FC5 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.28 |
| Цифровой идентификатор ПО | 3836BADF |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.3 |
| Цифровой идентификатор ПО | 4EF156E4 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.6 |
| Цифровой идентификатор ПО | 4D07BD66 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.5 |
| Цифровой идентификатор ПО | D19D9225 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.4 |
| Цифровой идентификатор ПО | 3A4CE55B |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 |
| Цифровой идентификатор ПО | E56EAB1E |
Продолжение таблицы 2
| Идентиф | шкационные данные (признаки) | Значение |
| Идентиф | шкационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.14.12 | |
| Цифровой идентификатор ПО | 23F21EA1 | |
| Идентификационное наименование ПО | KMH_PP.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.17 | |
| Цифровой идентификатор ПО | 71C65879 | |
| Идентификационное наименование ПО | KMH_PP_AREOM.app | |
| Номер версии (идентификационный номер) ПО | 1.3.14.1 | |
| Цифровой идентификатор ПО | 62C75A03 | |
| Идентификационное наименование ПО | MI2816.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.5 | |
| Цифровой идентификатор ПО | B8DF3368 | |
| Идентификационное наименование ПО | MI3151.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | F3B1C494 | |
| Идентификационное наименование ПО | KMH_MPR_MPR.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.4 | |
| Цифровой идентификатор ПО | 6A8CF172 | |
| Идентификационное наименование ПО | MI3272.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.50 | |
| Цифровой идентификатор ПО | 232DDC3F | |
| Идентификационное наименование ПО | MI3288.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.14 | |
| Цифровой идентификатор ПО | 32D8262B | |
| Идентификационное наименование ПО | MI3155.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.30 | |
| Цифровой идентификатор ПО | F70067AC | |
| Идентификационное наименование ПО | MI3189.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | 35DD379D | |
Продолжение таблицы 2
| Идентиф | шкационные данные (признаки) | Значение |
| Идентиф | шкационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.14.1 | |
| Цифровой идентификатор ПО | 9F5CD8E8 | |
| Идентификационное наименование ПО | KMH_PW.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.2 | |
| Цифровой идентификатор ПО | 5C9E0FFE | |
| Идентификационное наименование ПО | MI2974.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.21 | |
| Цифровой идентификатор ПО | AB567359 | |
| Идентификационное наименование ПО | MI3234.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.34 | |
| Цифровой идентификатор ПО | ED6637F5 | |
| Идентификационное наименование ПО | GOSTR8908.app | |
| Номер версии (идентификационный номер) ПО | 1.1.14.33 | |
| Цифровой идентификатор ПО | 8D37552D | |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | ||
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти*, т/ч | от 300 до 1280 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Избыточное давление нефти, МПа | от 0,25 до 0,7 |
| Давление насыщенных паров, кПа (мм рт.ст.) | 66,7 (500) |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и КМХ, не более | 0,2 0,4 |
| Физико-химические свойства измеряемой среды: - вязкость кинематическая, мм2/с (сСт) - плотность нефти, кг/м3 - температура нефти, °С - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более | от 5 до 100 от 840,0 до 895,0 от 5 до 40 0,5 900 0,05 |
| Содержание свободного газа | не допускается |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное); 220±22 (однофазное) 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура воздуха в помещениях, где установлено оборудование СИКН, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +50 от +5 до +25 от 45 до 80 от 84 до 106 |
| Срок службы, лет, не менее | 20 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефти № 414. Основная схема учета | _ | 1 шт. |
| Инструкция по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 414 ПСП при ПАО «Саратовский НПЗ» Саратовского РНУ АО «Транснефть - Приволга», свидетельство об аттестации методики (метода) измерений № 361-RA.RU.312546-2023 от 14.07.2023.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
