| Номер в госреестре | 91662-24 |
| Наименование СИ | Толщиномеры радиоизотопные |
| Обозначение типа СИ | TIGRus |
| Изготовитель | Общество с ограниченной ответственностью "Термо Техно Инжиниринг" (ООО "Термо Техно Инжиниринг"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры радиоизотопные TIGRus (далее - толщиномеры) предназначены для бесконтактных измерений толщины стального проката.
Принцип действия толщиномеров основан на ослаблении ионизирующего излучения при прохождении через измеряемый материал. По уменьшению интенсивности проникающего излучения с помощью градуировочной кривой определяют толщину измеряемого материала.
Толщиномер состоит из измерительных устройств, устанавливаемых в технологическую линию, электронной аппаратуры, установленной в шкафу вместе с общим источником питания, замкнутой системы водяного охлаждения (опция), станции оператора с цветным монитором и клавиатурой для управления, локальной панели оператора, ламп предупреждения о радиационной опасности. В состав толщиномера могут входить от одной до трех измерительных устройств.

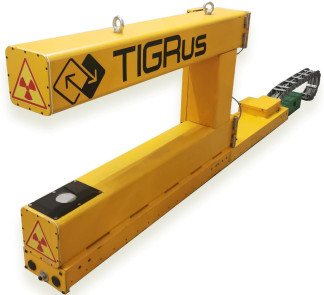

Измерительные устройства представляют собой подковообразную станину, в зазоре которой проходит измеряемая стальная лента. На верхней части станины располагается блок детектирования, на нижней - блок источника ионизирующего излучения. Блок детектирования представляет собой ионизационную камеру и электронные модули высокого напряжения и усилителя. Температурную стабилизацию блока детектирования в диапазоне от плюс 10 °С до плюс 30 °С обеспечивает система охлаждения. Блок источника ионизирующего излучения содержит в качестве источника радиоизотоп Am-241.
Станция оператора представляет собой персональный компьютер с клавиатурой и монитором для работы, отображения, оценки и хранения данных с программным обеспечением APM. Локальная панель оператора предназначена для технического обслуживания толщиномеров на месте установки. Шкаф управления оснащен логическим контроллером Regul R500.
Заводской номер, обеспечивающий идентификацию толщиномеров, имеет цифровой формат, и наносится на табличку (шильд) фотохимическим способом, установленную на корпусе толщиномера. Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование толщиномеров не предусмотрено
Общий вид толщиномеров с указанием места нанесения заводского номера представлен на рисунке 1.

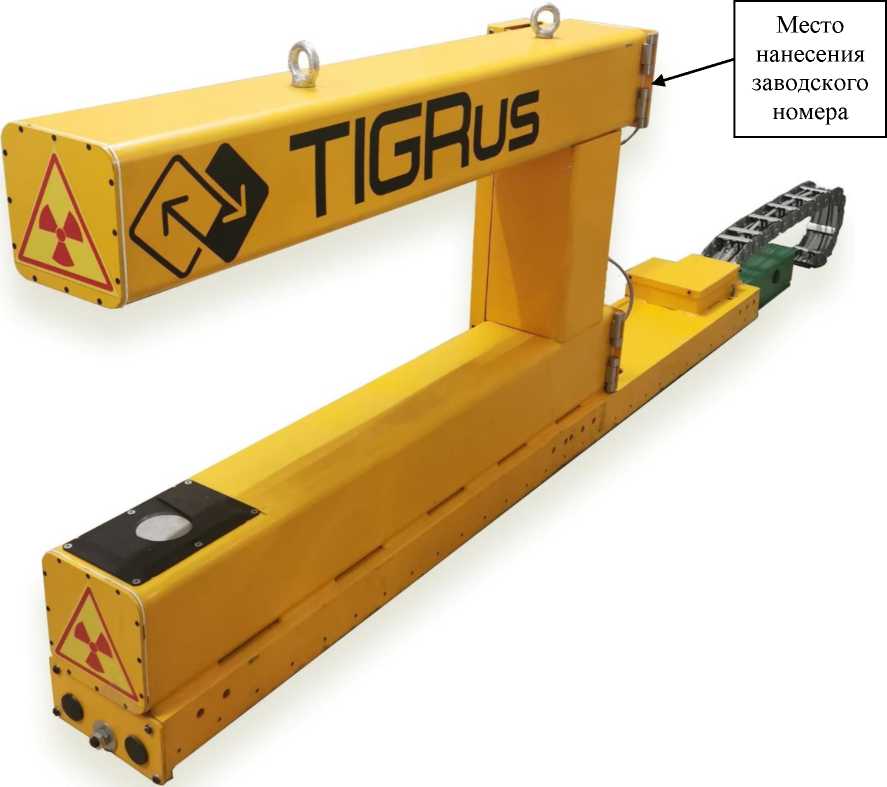

Рисунок 1 - Общий вид толщиномеров с указанием места нанесения заводского номера
Толщиномеры имеют программное обеспечение (ПО), которое позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерений. Результаты измерений отображаются на дисплее станции оператора в виде диаграмм толщины и трехмерных изображений или в форме таблиц.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 -2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TIGRus |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 0,1 до 20,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины в поддиапазоне измерений от 0,1 до 2,0 мм включ., мм Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 2,0 до 20,0 мм, % | ± 0,01 ± 0,5 |
| Дискретность отсчета толщины, мм | 0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ширина измеряемой полосы, мм, не более | 1900 |
| Количество измерительных головок | от 1 до 3 |
| Диаметр пятна измерений, мм | 60 |
| Измерительный зазор, мм | от 100 до 600 |
| Габаритные размеры C-образной рамы, мм, не более: - высота - ширина - длина | 1500 1000 4000 |
| Масса, кг, не более | 600 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | 220 ± 22 50 ± 1 |
| Потребляемая мощность, кВ^А, не более | 2 |
| Условия эксплуатации: - температура окружающей среды без использования системы охлаждения, °С - температура окружающей среды с использованием системы охлаждения, °С | от +5 до +45 от +5 до +70 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер радиоизотопный | TIGRus | 1 шт. |
| Толщиномеры радиоизотопные TIGRus. Руководство по эксплуатации | _ | 1 экз. |
| Методика поверки | _ | 1 экз. |
приведены в главе Б руководства по эксплуатации п.1 «Инструкция по эксплуатации».
301000.00.00.000 ТУ Толщиномеры радиоизотопные TIGRus. Технические условия;
Локальная поверочная схема для средств измерений длины в области измерений толщины листовых и ленточных материалов, утвержденная ФГУП «УНИИМ» от 3 июля 2019 г.
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
