| Номер в госреестре | 91664-24 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "Симбирская энергосбытовая номинация" №2 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Симбирская энергосбытовая номинация" (ООО "СЭСНа), г. Ульяновск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «Симбирская энергосбытовая номинация» №2 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер баз данных (СБД) HP ProLiant ML350e Gen8 (далее-сервер ИВК), устройство синхронизации системного времени УСВ-2 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «Пирамида 2000», автоматизированное рабочее места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение, передача измерительной информации, оформление справочных и отчетных документов.
Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Интернет.
Формирование и передача данных прочим участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии (ОРЭ) заверяется электронно -цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭ осуществляется сервером ИВК по коммутируемым телефонным линиям, каналу связи Internet через интернет - провайдера или сотовой связи.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
Сервер ИВК АИИС КУЭ периодически с установленным интервалом проверки текущего времени, но не реже 1 раза в сутки, сравнивает собственную шкалу времени со шкалой времени УСВ-2 и при расхождении ±1 с и более, производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется периодически в соответствии с установленным расписанием синхронизации, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер 002 АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

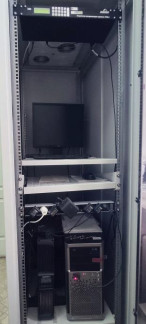

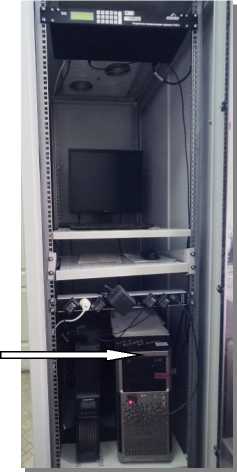

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значение |
| Идентификационное наименование модуля ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | 52E28D7B608799BB3CCEA41B548D2C83 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование измерительного канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | КТП-1499 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т | Т-0,66 1500/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 234 ARTM2-03 PB.G КТ 0,5S/1,0 Рег.№ 48266-11 | УСВ-2, рег. № 82570-21/ Сервер ИВК |
| 2 | ГПП 110 кВ "Юбилейная", РУ-10 кВ, яч. 12 | ТЛО-10 600/5 КТ 0,5S Рег.№ 25433-11 | НАМИ 10000/100 КТ 0,5 Рег.№ 60002-15 | СЭТ-4ТМ.03М.05 КТ 0,5S/1,0 Рег.№ 36697-17 | |
| 3 | ГПП 110 кВ "Юбилейная", РУ-10 кВ, яч. 36 | ТЛО-10 600/5 КТ 0,5S Рег.№ 25433-11 | НАМИ 10000/100 КТ 0,5 Рег.№ 60002-15 | СЭТ-4ТМ.03М.05 КТ 0,5S/1,0 Рег.№ 36697-17 | |
| 4 | ТП-3266 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТТЕ 1000/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 5 | ТП-3266 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | ТТЕ 400/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 6 | КТП-1329П 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т | ТТИ 600/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 234 ARTMX2-03 DPBR.G КТ 0,5S/1,0 Рег.№ 75755-19 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 7 | КТП-1329А 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т | ТТИ 300/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 234 ARTMX2-03 PBR.G КТ 0,5S/1,0 Рег.№ 75755-19 | УСВ-2, рег. № 82570-21/ Сервер ИВК |
| 8 | ГПП 110 кВ Стройбаза, ЗРУ-10 кВ, яч.54 | ТПЛК 300/5 КТ 0,5S Рег.№ 47958-16 | ЗНОЛ.06 10000/100 КТ 0,5 Рег.№ 3344-72 | СЭТ-4ТМ.02М.03 КТ 0,5S/1,0 Рег.№ 36697-17 | |
| 9 | ГПП 110 кВ Стройбаза, ЗРУ-10 кВ, яч.56 | ТЛО-10 400/5 КТ 0,5S Рег.№ 25433-11 | НАМИ-10-95УХЛ2 10000/100 КТ 0,5 Рег.№ 20186-05 | СЭТ-4ТМ.02М.03 КТ 0,5S/1,0 Рег.№ 36697-08 | |
| 10 | ГПП 110 кВ Стройбаза, РУ-10 кВ, яч.56 | ТЛО-10 400/5 КТ 0,5S Рег.№ 25433-11 | НАМИ-10-95УХЛ2 10000/100 КТ 0,5 Рег.№ 20186-05 | СЭТ-4ТМ.02М.07 КТ 0,5S/1,0 Рег.№ 36697-08 | |
| 11 | ТП-3 6 кВ Агава, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТТИ 1200/5 КТ 0,5 Рег.№ 28139-12 ТТИ 1200/5 КТ 0,5 Рег.№ 28139-07 | - | Меркурий 234 ARTMX2-03 DPBR.G КТ 0,5S/1,0 рег.№75755-19 | |
| 12 | ТП-3 6 кВ Агава, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | ТТИ 1200/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 234 ARTMX2-03 DPBR.G КТ 0,5S/1,0 Рег.№75755-19 | |
| 13 | ТП-3 6 кВ Агава, РУ-0,4 кВ, КЛ-0,4 кВ в сторону ГРЩ-0,4 кВ Агава | ТТИ 600/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 234 ARTMX2-03 DPBR.G КТ 0,5S/1,0 Рег.№75755-19 | |
| 14 | ГПП 110 кВ "Станкозавод", РУ-10 кВ, яч.12 | ТПЛ-10 200/5 КТ 0,5 Рег.№1276-59 | НТМИ-10-66 10000/100 КТ 0,5 Рег.№ 831-69 | СЭТ-4ТМ.02М.03 КТ 0,5S/1,0 Рег.№36697-08 | |
| 15 | ГПП 110 кВ "Станкозавод", РУ-10 кВ, яч.25 | ТПЛ-10 200/5 КТ 0,5 Рег.№1276-59 | НТМИ-10 10000/100 КТ 0,5 рег.№ 831-69 | СЭТ-4ТМ.02М.03 КТ 0,5S/1,0 Рег.№36697-08 |
Примечания:
1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2 Допускается замена УСВ на аналогичные утвержденных типов.
3 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±6 (%) | Границы погрешности в рабочих условиях, ±6 (%) |
| 1, 4-7,11-13 | Активная Реактивная | 0,9 2,3 | 3,0 5,1 |
| 2,3,8-10 | Активная Реактивная | 1,1 2,7 | 3,2 5,3 |
| 14,15 | Активная Реактивная | 1,1 2,7 | 3,2 5,3 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
| Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 3 Границы погрешности результатов измерений приведены для ИК№№1-15 при cosф=0,9, токе ТТ, равном 100% от 1ном для нормальных условий и для рабочих условий для ИК№№2,3,8-10 при cosф=0,8, токе ТТ, равном 1(2)% от 1ном ; для ИК№№1, 4-7, 11-15 при cosф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от до +35°С. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 15 |
| Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности температура окружающей среды для счетчиков, °С частота, Гц | от 98 до 102 от 100 до 120 0,9 от +21 до +25 50 |
| Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 (sin^) температура окружающей среды для ТТ и ТН, °С | от 90 до 110 от 1(2) до 120 от 0,5 инд. до 1 емк от -40 до +40 |
| 1 | 2 |
| температура окружающей среды для счетчиков, °С | от 0 до +35 |
| температура окружающей среды для сервера ИВК, °С | от +10 до + 30 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| частота, Гц | от 49,6 до 50,4 |
| Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М (рег.№ 36697-08), СЭТ-4ТМ.02М (рег.№ 36697-08) | 140000 |
| СЭТ-4ТМ.03М (рег.№ 36697-17), СЭТ-4ТМ.02М (рег.№ 36697-17 | 220000 |
| Меркурий 234 (рег.№ 75755-19) | 220000 |
| Меркурий 234 (рег.№ 48266-11) | 320000 |
| Меркурий 236 (рег.№ 47560-11) | 220000 |
| УСВ-2: - среднее время наработки на отказ, ч, не менее | 35000 |
| Сервер ИВК: - среднее время наработки на отказ, ч, не менее | 140200 |
| Глубина хранения информации: -каждого массива профиля при времени интегрирования 30 мин, сут Счетчики: СЭТ-4ТМ.03М (рег.№ 36697-08), СЭТ-4ТМ.02М (рег.№ | 113 |
| 36697-08) СЭТ-4ТМ.03М (рег.№ 36697-17), СЭТ-4ТМ.02М (рег.№ 36697-17 | 114 |
| Меркурий 234 (рег.№ 75755-19) | 123 |
| Меркурий 234 (рег.№ 48266-11) | 170 |
| Меркурий 236 (рег.№ 47560-11) | 113 |
| Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульный лист формуляра АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | Т-0,66 | 3 |
| ТЛО-10 | 10 | |
| ТТЕ | 6 | |
| ТТИ | 15 | |
| ТПЛК | 2 | |
| ТПЛ-10 | 4 | |
| Трансформатор напряжения | НТМИ-10-66 | 2 |
| НАМИ | 2 | |
| ЗНОЛ.06 | 3 | |
| НАМИ-10-95УХЛ2 | 1 | |
| Счетчик электрической энергии многофункциональный | Меркурий 234 ARTM2-03 PB.G | 1 |
| Меркурий 234 ARTMX2-03 DPBR.G | 4 | |
| Меркурий 234 ARTMX2-03 PBR.G | 1 | |
| Меркурий 236 ART-03 PQRS | 2 | |
| СЭТ-4ТМ.02М.03 | 4 | |
| СЭТ-4ТМ.03М.05 | 2 | |
| СЭТ-4ТМ.02М.07 | 1 | |
| Устройство синхронизации времени | УСВ-2 | 1 |
| Сервер баз данных типа HP ProLiant ML350e Gen8 | Сервер ИВК | 1 |
| Документация | ||
| Формуляр | ФО 26.51/246/23 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «Симбирская энергосбытовая номинация» №2. МВИ 26.51/246/23, аттестованной ФБУ «Самарский ЦСМ». Аттестат аккредитации № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
