| Номер в госреестре | 91670-24 |
| Наименование СИ | Резервуары горизонтальные стальные |
| Обозначение типа СИ | РГСП |
| Изготовитель | Общество с ограниченной ответственностью "Компания Технострой" (ООО "Компания Технострой"), г. Калуга |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные РГСП (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтально установленные стальные
односекционные сосуды цилиндрической формы с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Установка резервуаров РГС - подземная.
Резервуары изготовлены в следующих модификациях: РГСП-4 с заводскими номерами 0074-20, 0075-20, 0076-20, 0077-20, 0078-20, РГСП-10 с заводскими номерами 0069-20, 0070-20, 0071-20, РГСП-50 с заводскими номерами 0072-20, 0073-20.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены каплеструйным методом на маркировочные таблички резервуаров (рисунки 1, 2, 3). Таблички крепятся крышкам горловин резервуаров.
Резервуары РГСП-4 с заводскими номерами 0074-20, 0075-20, 0076-20, 0077-20, 0078-20, РГСП-10 с заводскими номерами 0069-20, 0070-20, 0071-20, РГСП-50 с заводскими номерами 0072-20, 0073-20 расположены по адресу: 188695, Ленинградская обл., Всеволожский р-н, д. Лемболово, д. 2.
Эскиз общего вида резервуаров приведен на рисунках 7, 8, 9. Фотографии горловин и измерительных люков приведены на рисунках 4, 5, 6.
Нанесение знака поверки на средство измерений не предусмотрено.

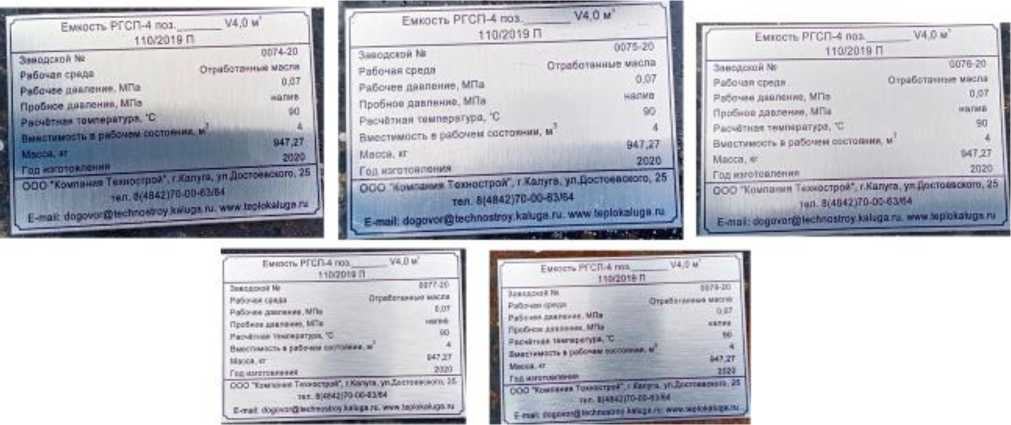

Рисунок 1 - Маркировочные таблички РГСП-4
Т1CU2O19 П
1Ш201&П
Заводской N& Рабона» среда Работа дйвпйнм» МПа Пробное дилемма МЛв РагМгне» тлмпорагура вместимость в рабочем охтомми, м Мааса <f Год иаготое|нвиия ____________
ООО ’Кемпаннй Гспнхчрой’ г Калуга, ул Достоевского. 25 тел 8(4*42)70-00-63184
Н--ПЗ! JoaC'<c<6i<>cbno»ln>ir.k»lug» IU Ж»».1яр1о*»1оа» rj J
Вместмиэстъ в состав»*»». ы
СОО 'симным Техностр«»‘ «Хая>га. упД; ГМ. 8|4e<2|r0-0O-fcJ64
Е ли! Лодо*СгДИв»г»эа4»игк|Ь{>»'ь whw
$МО0СВМ ч
°*бо»ав сред* Рибо««м> лаялем»*. МПв Гро£**ое aiono'wc МП1
Ем.осгь РГСП-10 по»._______V10.0 м‘
110Я018П___________
Змоагхой м ■|'1” 20
Ровс-.а* срыи Амрийтты» ст»
Яабс-м даалонив. МПа 0 07 I
Правке' »!"•««. МПа
Рас .*■»•*» т«мпара«ура. *С
Вм*. —тс-: г* в рабочее ростр**** «
М>:со.„ 155Т7Э
Год аиотоалаиа»______
ООО “Момпаииа Тмиострой*. т Калра, ул Достсаасасха- 2S таг а;ав42)704Х>43ИИ
E ma.l aopoTOfeiadvCTlrOytalugo-ru w»a mplnka^ga ru
Рисунок 2 - Маркировочные таблички РГСП-10
ООО "Компания Технострой'.г.Калуга, уп.Достоевского, 25 тел. 8(4842)70-00-63/64
E-mail: dogovor@technostroy.kaluga.ru. www teplokaluga.ru

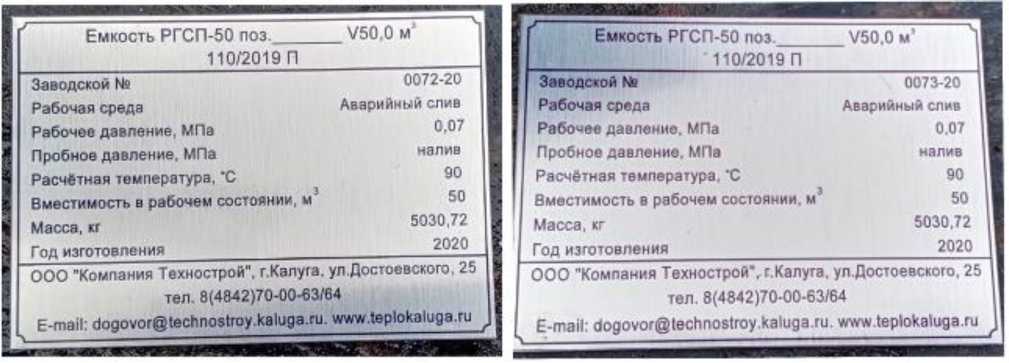

Емкость РГСП-50 поз.__
110/2019 П
V50.0 м
Заводской №
Рабочая среда
Рабочее давление, МПа
Пробное давление, МПа
Расчетная температура, "С Вместимость в рабочем состоянии, м Масса, кг
Год изготовления___
0072-20 Аварийный слив 0,07 налив
90 50
5030,72 2020
ООО "Компания Технострой". г.Капуга. ул .Достоевского, 25 тел. 8(4842)70-00-63/64
E-mail: dogovor@technostroy.kaiuga.ru. ww* teplokaluga.ru
Заводской Nt
Рабочая среда
Рабочее давление. МПа
Пробное давление. МПа
Расчётная температура, 'С
Вместимость в рабочем состоянии, м
Масса, кг
Год изготовления_________________
0073-20
Аварийный слив I 0.07 напив 90 50 5030,72 2020
V50.0 м’
Емкость РГСП-50 поз.___
____ 110/2019 П

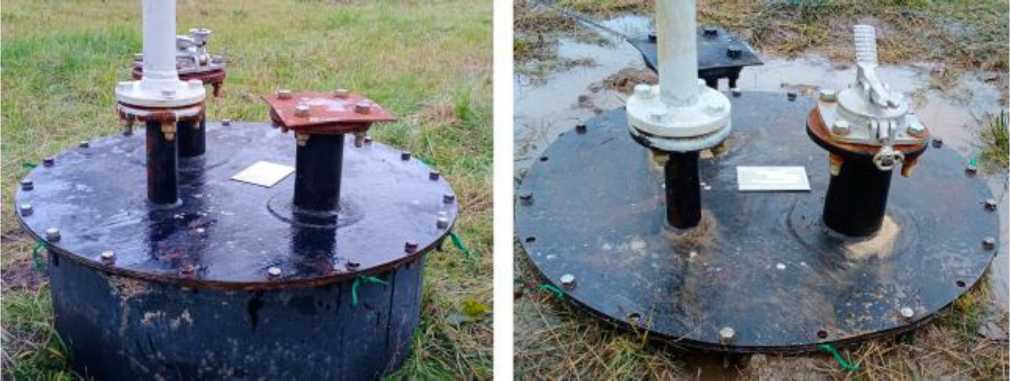

Рисунок 4 - Горловины и измерительные люки резервуаров РГСП-4

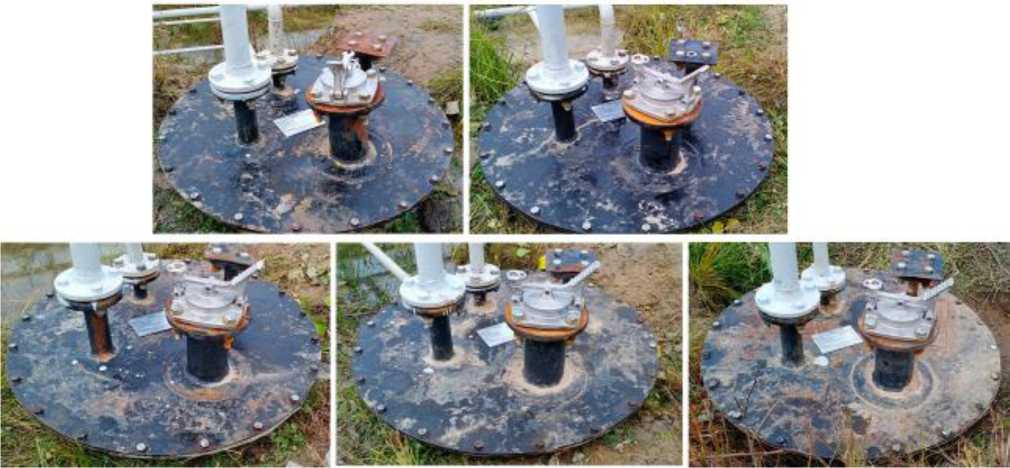

Рисунок 5 - Горловины и измерительные люки резервуаров РГСП-10

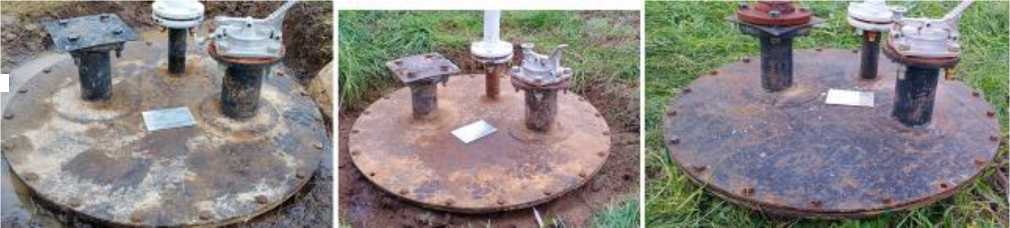

Рисунок 6 - Горловины и измерительные люки резервуаров РГСП-50

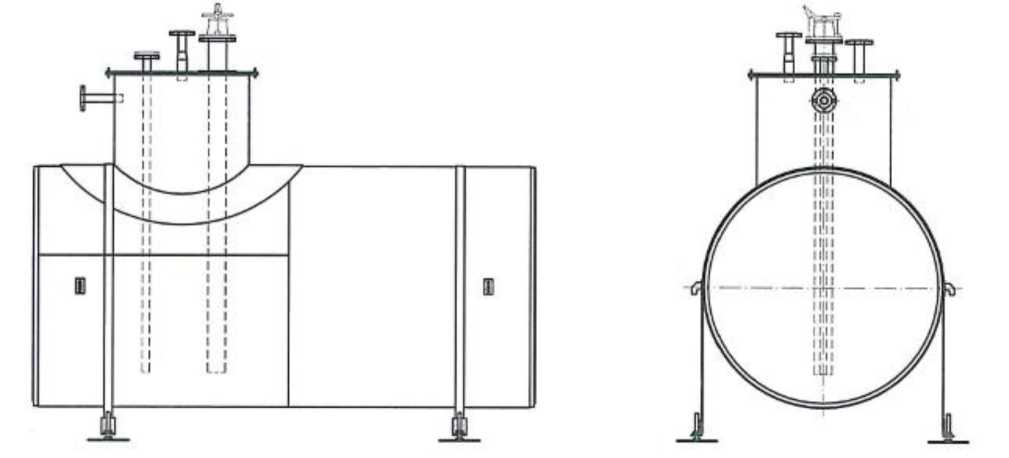

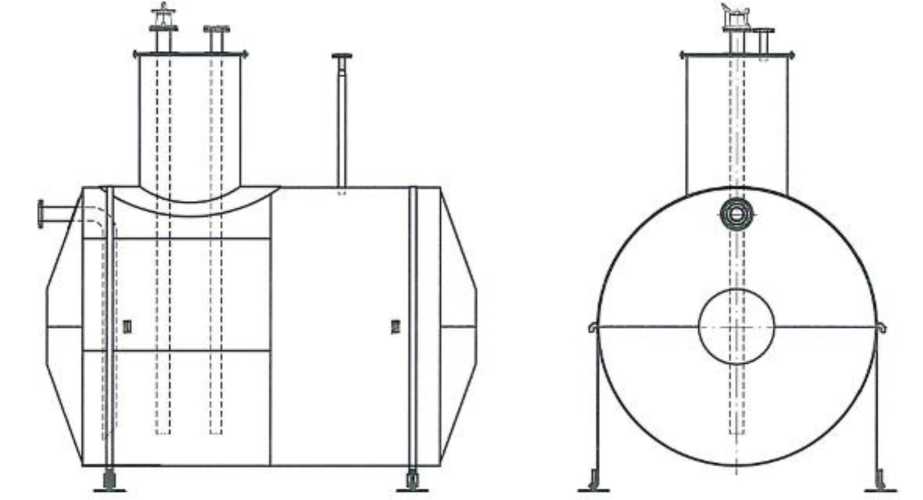

Рисунок 7 - Эскиз общего вида резервуаров РГСП-4
Рисунок 8 - Эскиз общего вида резервуаров РГСП-10

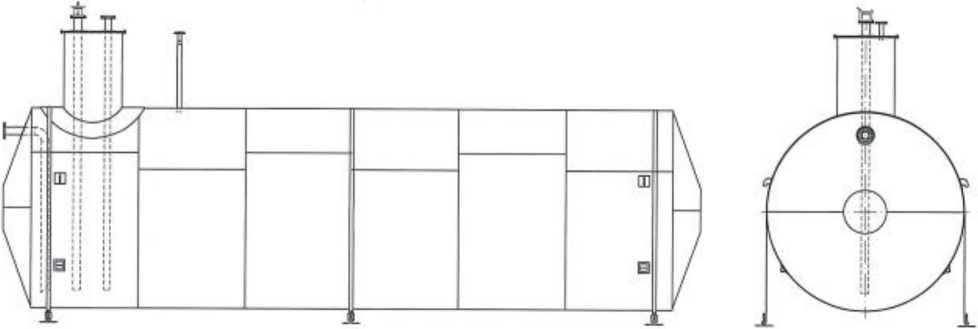

Рисунок 9 - Эскиз общего вида резервуаров РГСП-50 Пломбирование резервуара РГСП не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГСП-4 | РГСП-10 | РГСП-50 | |
| Номинальная вместимость, м3 | 4 | 10 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -32 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной | РГСП-4 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Резервуар горизонтальный стальной | РГСП-10 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
| Резервуар горизонтальный стальной | РГСП-50 | 1 шт. |
| Паспорт | - | 1 шт. |
| Градуировочная таблица | - | 1 шт. |
приведены в разделе 9 «Порядок работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
