| Номер в госреестре | 91675-24 |
| Наименование СИ | Приставки измерительные |
| Обозначение типа СИ | СКАТ-70П |
| Изготовитель | Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ"), г. Волгоград |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приставки измерительные СКАТ-70П (далее по тексту - приставки) предназначены для измерений среднеквадратических значений напряжения и силы переменного тока синусоидальной формы частотой 50 Гц при проведении приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, диэлектрические боты и перчатки, электроинструмент и т.п.), используемых в электроустановках.
Принцип действия приставки основан на преобразовании сигналов с помощью делителя напряжения, токовых шунтов и АЦП с последующей математической обработкой, и выводом с помощью микроконтроллера результатов измерений на жидкокристаллический индикатор на пульте управления.
Приставка представляет собой устройство, состоящее из двух основных частей: блока измерительного и ванны испытательной, соединенных между собой измерительным кабелем.
Приставки функционально состоят из измерительного блока, который содержит встроенный измеритель высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, секундомера (таймера) и ванны испытательной. Источник высокого напряжения применяется внешний.

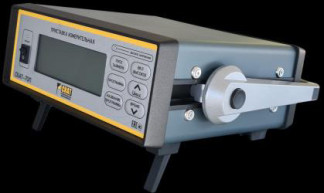

Блок измерительный приставки выполнен в настольном варианте, в переносном металлическом корпусе с регулируемой ручкой, применяемой для переноски и установки блока на поверхности. Блок измерительный предназначен для отображения измеряемых величин, времени испытания и выбора режима работы. В блоке измерительном расположены коммутационные элементы, понижающий трансформатор для изменения диапазона выходного напряжения, электронная плата, работающая под управлением микроконтроллера, жидкокристаллический дисплей и органы управления. Рабочее положение блока измерительного - горизонтальное.
Ванна испытательная выполнена из нержавеющей стали и покрыта снаружи полимерной порошковой краской. Ванна устанавливается на ножки-изоляторы. Сверху в ванну устанавливается держатель со встроенным делителем напряжения и измерительными электродами для подключения объектов испытаний. Рабочее положение ванны испытательной-вертикальное.
В приставках предусмотрены специальные меры, обеспечивающие безопасность проведения работ:
-индикация наличия высокого напряжения:
-наличие звуковой сигнализации следующих сигналов: «Высокое напряжение», «Пробой», «Окончание испытания».
Приставки предназначены для совместной работы с аппаратами испытания диэлектриков СКАТ-70М или с аппаратами испытания диэлектриков цифровыми СКАТ-70Ц, а также с аппаратами испытания диэлектриков цифровыми АИД-70Ц, с комплектом дополнительных кабелей.
Приставки позволяют проводить испытание одновременно до четырёх объектов средств защиты, например, диэлектрических перчаток. Измерение силы тока утечки производится одновременно для каждого испытуемого объекта.
Приставки имеют заводские номера в числовом формате, обеспечивающие идентификацию каждого экземпляра. Заводской номер, обозначение изделия и дата производства приставки наносятся на самоклеящиеся этикетки, выполненные в виде металлического или полимерного шильда, жестко закрепленные на задней панели корпуса блока измерительного и на боковой стенке ванны испытательной.
Пломбирование блока измерительного приставки осуществляется при помощи наклейки «НЕ ВСКРЫВАТЬ!», установленной: на верхней панели сбоку корпуса - на крепежном винте блока измерительного.
Знак поверки приставки наносится на лицевую панель блока измерительного в виде оттиска клейма или наклейки с изображением знака поверки.

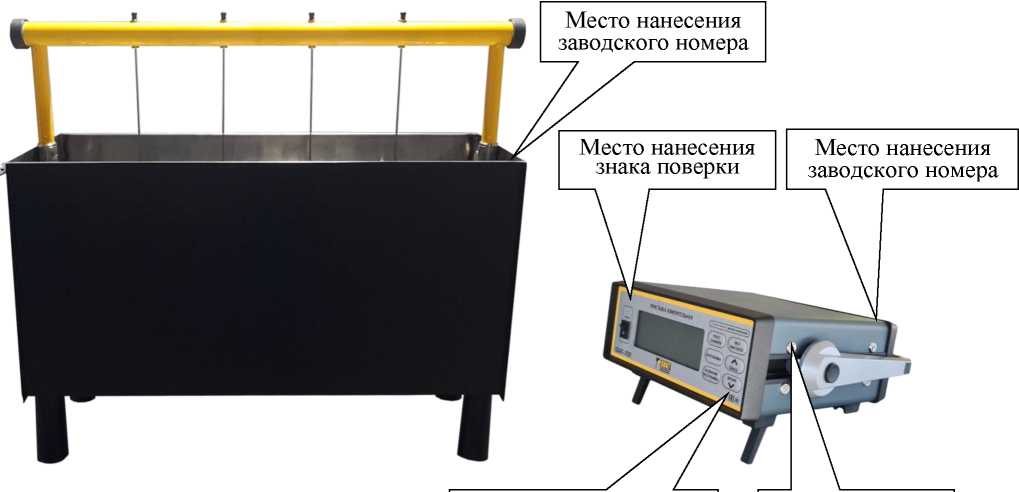

Общий вид приставки, места пломбировки от несанкционированного доступа, места нанесения заводского номера, знака поверки и знака утверждения типа представлены на рисунке 1.
Место нанесения знака Место
утверждения типа пломбирования
Рисунок 1 - Общий вид приставки измерительной СКАТ-70П с указанием мест пломбировки от несанкционированного доступа, мест нанесения заводского номера, знака поверки и знака утверждения типа
Приставки имеют встроенное программное обеспечение. (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) хранится в энергонезависимой памяти микроконтроллера и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Конструкция приставок исключает возможность несанкционированного влияния на ПО и измерительную информацию. Встроенное программное обеспечение может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SKAT-P-series |
| Номер версии (идентификационный номер ПО) | не ниже 1.00 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ | от 0,3 до 20 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в каждом канале, мА | от 0,5 до 22 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | ±2,5 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц, % | ±(2,0+0,1-((22/1) -1))* |
| ^Примечание: I - измеренное значение силы тока, мА | |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Параметры электрического питания: - номинальное напряжение сети переменного тока, В - номинальная частота сети переменного тока, Гц | 220 50 |
| Полная мощность, потребляемая приставкой, В-А, не более | 15 |
| Количество каналов измерения силы тока | 4 |
| Программируемое время испытания с шагом 1 мин., мин | от 1 до 8 |
| Габаритные размеры (длинахширинахвысота), мм, не более - блока измерительного - ванны испытательной | 310x280x120 825x270x765 |
| Характеристика | Значение |
| Масса, кг, не более - блока измерительного - ванны испытательной | 5,8 19,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +40 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на лицевую панель блока измерительного методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Блок измерительный | СТСК.441322.022.01 | 1 шт. | |
| Ванна испытательная | СТСК.441322.022.31 | 1 шт. | |
| Кабель межблочный | СТСК.441322.022.51 | 1 шт. | 1,5 м |
| Кабель высоковольтный | СТСК.441322.022.52 | 1 шт. | 1,5 м |
| Кабель измерительный | СТСК.441322.022.53 | 1 шт. | 3 м |
| Провод заземления | СТСК.441322.022.54 | 1 шт. | 4 м |
| Кабель сетевой | - | 1 шт. | |
| Вставка плавкая 1.0А | - | 2 шт. | 20x5,2 мм |
| Паспорт | СТСК.441322.022 ПС | 1 экз. | |
| Руководство по эксплуатации | СТСК.441322.022 РЭ | 1 экз. |
приведены в разделе 7 руководства по эксплуатации СТСК.441322.022 РЭ.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования;
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования;
СТСК.441322.022 ТУ Приставки измерительные СКАТ-70П. Технические условия.
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
