| Номер в госреестре | 91678-24 |
| Наименование СИ | Измерители мощности термисторные унифицированные |
| Обозначение типа СИ | М3-121 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители мощности термисторные унифицированные М3-121 (далее - измерители) предназначены для измерений средней мощности непрерывных и импульсно-модулированных электромагнитных колебаний. Измерители применяются с термисторными преобразователями, в том числе серии М1 (M1-6, M1-7, M1-8, M1-9, M1-10, М1-11) и серии М5 (М5-29, М5-30, М540, М5-41, М5-42, М5-43, М5-44, М5-45, М5-49, М5-50, М5-89).
Принцип работы измерителей основан на автоматическом замещении поглощаемой термистором СВЧ мощности, эквивалентной по тепловому воздействию, мощностью постоянного тока. Схема включает в себя четыре идентичных термисторных моста.
Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены органы управления, сенсорный экран и разъем для подключения многозондовых преобразователей. На задней панели моноблока расположены каналы A, B, C, D для подключения термисторных преобразователей, разъем питания, кнопка включения питания, заземляющая клемма, а также интерфейсы для удаленного доступа LAN, RS-232 и USB Type-B.
Внешний вид измерителей с обозначением мест нанесения знака утверждения типа, знака поверки и пломбировки представлен на рисунках 1 - 2.
Заводской номер, состоящий из четырех цифр, наносится методом шелкографии на заднюю часть корпуса измерителя. Место нанесения заводского номера приведено на рисунке 2.

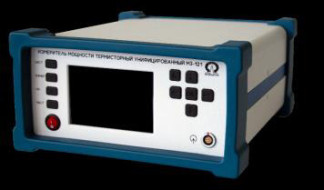

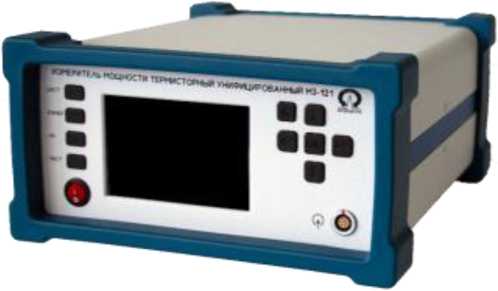

Рисунок 1 - Общий вид измерителя мощности термисторного унифицированного М3-121 (вид спереди)

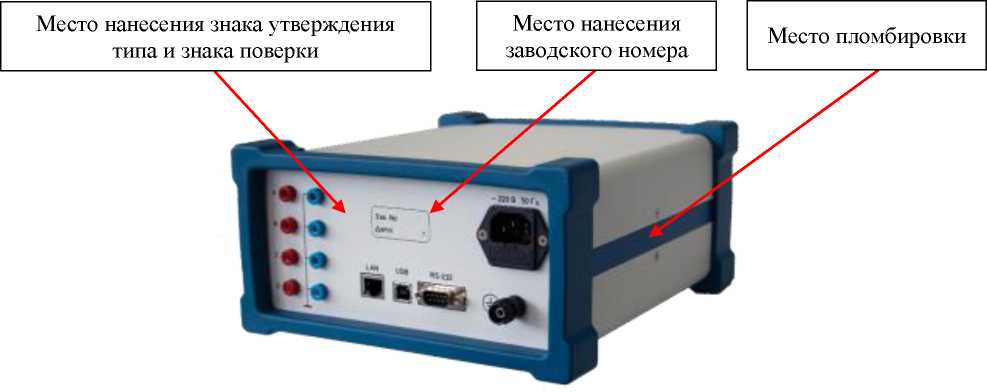

Рисунок 2 - Общий вид измерителя мощности термисторного унифицированного М3-121 с обозначением мест нанесения заводского номера, знака утверждения типа, знака поверки и пломбировки (вид сзади)
Метрологически значимая часть программного обеспечения (далее - ПО) установлена в защищенную память измерителя. ПО выполняет функции управления работой измерителя, выбором режимов измерений, формы индикации и регистрации результатов измерений.
Конструкция измерителя исключает возможность несанкционированного влияния на ПО измерителя и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Измеритель мощности М3-121 |
| Номер версии (идентификационный номер) ПО | V1.0 и выше |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности, мВт | от 0,01 до 10,00 |
| Диапазон регулировки мощности подогрева, мВт | от 10 до 80 |
| Диапазон регулировки сопротивления, Ом | от 70 до 2000 |
| Предел допускаемой относительной погрешности установки сопротивления, % | ±0,1 |
Продолжение таблицы 2
| Наименование характеристики | Значение | ||
| Пределы допускаемой относительной погрешности измерений мощности, % | ± | ' 0,005мВт' 0,2 + P * < PX > | |
| * - значение измеренной мощности, мВт | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин | 30 |
| Время непрерывной работы, час | 16 |
| Потребляемая мощность, В^А, не более | 10 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 270 230 125 |
| Масса, кг, не более | 2,2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при плюс 20 °С, %, не более - атмосферное давление, мм рт. ст. | от +15 до +25 80 от 630 до 795 |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус измерителя в виде наклейки.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение документа | Количество, шт./экз. |
| Измеритель мощности термисторный унифицированный | МФРН.411151.017 | 1 |
| Кабель питания сетевой | _ | 1 |
| Формуляр | МФРН.411151.017 ФО | 1 |
| Руководство по эксплуатации | МФРН.411151.017 РЭ | 1 |
приведены в разделе 2 документа МФРН.411151.017 РЭ «Измерители мощности
термисторные унифицированные М3-121. Руководство по эксплуатации»».
МФРН.411151.017 ТУ «Измеритель мощности термисторный унифицированный М3-121. Технические условия».
