| Номер в госреестре | 91679-24 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | LDM-100(D) |
| Изготовитель | Focused Photonics (Hangzhou) Inc., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли LDM-100(D) (далее - анализаторы) предназначены для измерений массовой концентрации пыли в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения - лазерным диодом, попадает в анализируемый пылегазовый поток, где рассеивается находящимися на его траектории частицами пыли. Рассеянное в обратном направлении излучение регистрируется приёмником - фотодетектором. Интенсивность зарегистрированного излучения, обусловленная наличием пыли в потоке, пропорциональна массовой концентрации пыли.
Конструктивно анализаторы выполнены в едином блоке, в котором размещены оптические и электронные компоненты, обеспечивающие общее функционирование. Монтаж анализаторов на газоходы осуществляется с помощью специальных фланцев. Предусмотрено подключение к внешнему источнику сжатого воздуха или вентилятору высокого давления для обдува оптических поверхностей.
Управление анализаторами осуществляется с помощью персонального компьютера посредством специализированного программного обеспечения. Передача данных осуществляется по интерфейсу связи RS-485 и токовому выходу (токовая петля). Электрическое питание осуществляется от сети постоянного тока.
Результаты измерений представляются в виде значений массовой концентрации пыли.

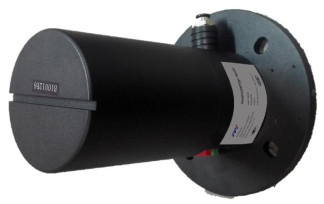

Общий вид анализаторов, места нанесения заводского номера и знака утверждения типа приведены на рисунке 1. Пломбировка, нанесение знака поверки на корпус анализаторов не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на корпусе. На этикетке указывается: тип анализатора, заводской номер в цифро-буквенном формате и дата выпуска. Заводской номер наносится на этикетку с помощью графических устройств.
а) внешний вид
б) пример этикетки (места нанесения заводского номера и знака утверждения типа)
Рисунок 1 - Общий вид анализаторов
Анализаторы имеют встроенное и автономное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации; автономное ПО «UserMonitor» - для управления. К метрологически значимой части встроенного ПО относится всё ПО, автономное ПО не содержит метрологически значимой части. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для встроенного ПО |
| Номер версии (идентификационный номер) ПО | V2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации пыли, мг/м3 | от 0 до 500 |
| Диапазон измерений массовой концентрации пыли, мг/м3 | от 5 до 500 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли1), % | ±20 |
| 1) При условии градуировки по анализируемой среде. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение сети постоянного тока, В | 24±1 |
| Потребляемая мощность, В-А, не более | 10 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 180 180 210 |
| Масса, кг, не более | 3,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +5 до +30 80 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 24000 |
наносится на этикетку анализаторов и титульный лист руководства по эксплуатации с помощью графических устройств.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Анализатор пыли | LDM-100(D) | 1 шт. |
| Комплект принадлежностей 1) | - | 1 комп. |
| Автономное ПО «UserMonitor» 2) | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| 1) Комплект принадлежностей согласовывается при заказе. 2) Поставляется по заказу. | ||
