| Номер в госреестре | 91683-24 |
| Наименование СИ | Генераторы СВЧ сигналов |
| Обозначение типа СИ | MBG100 |
| Изготовитель | Общество с ограниченной ответственностью "Миг Трейдинг" (ООО "Миг Трейдинг"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы СВЧ сигналов MBG100 (далее - генераторы) предназначены для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала и радиотехнических сигналов с импульсной модуляцией.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. С опцией S05 генераторы могут формировать сигнал с импульсной модуляцией.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения с питанием от сети переменного тока. Управление генераторами может осуществляться с передней панели при помощи клавиатуры, сенсорного дисплея и вращающегося регулятора. Сигнал с установленными характеристиками поступает на выход RF, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Дополнительно генераторы имеют возможность установки следующих опций, влияющих на метрологические характеристики:
- опция HF20: расширение частотного диапазона до 20 ГГц;
- опция H01: повышенная выходная мощность;
- опция S05: импульсная модуляция;
- опция S06: встроенный генератор импульсов.
В зависимости от наличия опции расширения частотного диапазона HF20 генераторы имеют тип разъема выхода RF: N «розетка» при отсутствии опции; 3,5 мм «розетка» при наличии опции.

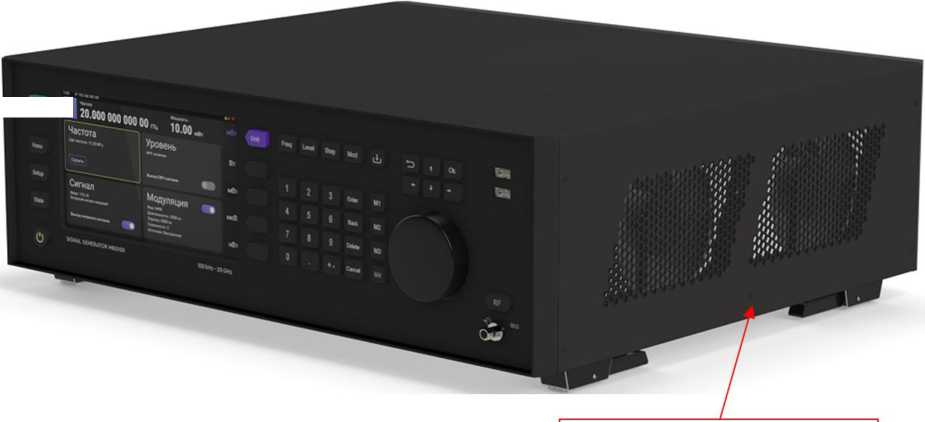

Общий вид генераторов представлен на рисунке 1. Места пломбирования от несанкционированного доступа находятся внизу боковых панелей.
Обозначение модификации генератора в цифробуквенном формате из шести знаков и уникальный заводской номер наносятся на самоклеящейся этикетке на задней панели генератора, здесь же имеются места для нанесения знаков поверки и утверждения типа в виде самоклеящихся этикеток (рисунок 2).
Фрагмент задней панели с указанием модификации генератора и его уникального заводского (серийного) номера на самоклеящейся этикетке показан на рисунке 3.
num.
Место пломбирования (стикер-наклейка)

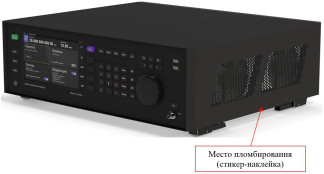

Рисунок 1 - Общий вид генераторов, передняя панель
Место нанесения знака
поверки
Место нанесения знака утверждения типа
§миг

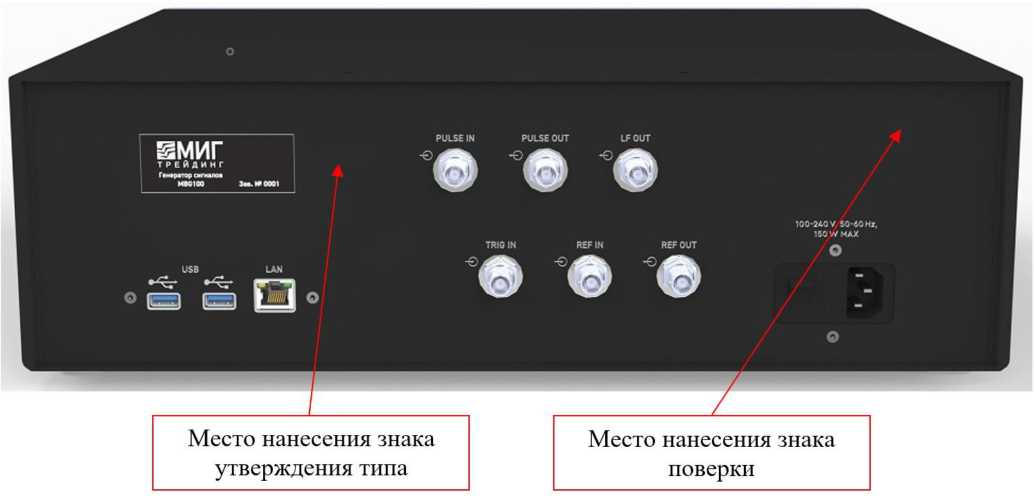

Рисунок 2 - Общий вид генераторов, задняя панель
Рисунок 3 - Фрагмент задней панели генераторов с этикеткой
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генератора, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Генератор MBG100 |
| Номер версии (идентификационный номер) | V1.0.0 и выше |
Метрологические и основные технические характеристики генераторов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон частот выходного сигнала без опций c опцией HF20 | от 100 кГц до 13 ГГц от 100 кГц до 20 ГГц | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±1-10-7 | |
| Дискретность установки частоты, Гц | 0,001 | |
| Диапазон установки уровня мощности выходного сигнала, дБм в диапазонах частот: от 100 кГц до 200 МГц включ. св. 200 МГц до 4 ГГц включ. св. 4 ГГ ц до 6 ГГ ц включ. св. 6 ГГц до 13 ГГц включ. св. 13 ГГц до 18 ГГц включ. св. 18 ГГц до 20 ГГц включ. | без опций | с опцией H01 |
| от -20 до +16 от -20 до +20 от -30 до +20 от -30 до +16 от -30 до +14 от -30 до +12 | от -20 до +20 от -20 до +27 от -30 до +27 от -30 до +25 от -30 до +22 от -30 до +22 | |
| Пределы допускаемой относительной погрешности установки уровня мощности выходного сигнала, дБ | ±0,9 | |
| Дискретность установки уровня мощности, дБ | 0,01 | |
| Коэффициент стоячей волны по напряжению (КСВН) выхода RF, не более | 2,0 | |
| Относительный уровень гармонических составляющих в спектре выходного сигнала, дБн, не более в диапазонах частот: от 200 кГц до 600 МГц включ. св. 600 МГц до 12 ГГц включ. св. 12,0 ГГц до 20,0 ГГц включ. св. 20,0 ГГц до 26,5 ГГц включ. | -25 -45 -35 -30 | |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Относительный уровень негармонических составляющих в спектре выходного сигнала при отстройке от несущей более 1 МГц, дБн, не более | -75 |
| Относительная спектральная плотность мощности фазовых шумов при отстройке от несущей на 10 кГц при уровне выходного сигнала +10 дБм, дБн/Гц, не более на частотах несущей: 1 ГГц 3 ГГц 6 ГГц 13 ГГц 20 ГГц | -133 -128 -122 -115 -112 |
| Параметры выходного сигнала в режиме импульсной модуляции (с опцией S05) | |
| Минимальная длительность импульса, нс, не более | 20 |
| Длительность фронта, нс, не более | 10 |
| Диапазон частот повторения импульсов | от 1 Гц до 25 МГц |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее | 80 |
| Параметры выходного сигнала встроенного генератора импульсов (с опцией S06) | |
| Диапазон частот повторения импульсов | от 1 Гц до 50 МГц |
| Максимальный размах выходного сигнала на высокоомную нагрузку, В, не менее | 3 |
| Минимальная длительность импульса, нс, не более | 10 |
| Длительность фронта, нс, не более | 5 |
| Примечания: дБм - уровень мощности в дБ относительно 1 мВт; дБн - уровень мощности в дБ относительно уровня несущей; дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | от 207 до 253 |
| Номинальные значения частоты питающей сети, Гц | от 49,5 до 50,5 |
| Потребляемая мощность, BA, не более | 150 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +18 до +28 от 30 до 80 от 84 до 106 (от 630 до 795) |
| Масса, кг, не более | 10,0 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 480x420x170 |
наносится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Генератор СВЧ сигналов | MBG100 | 1 |
| Опция расширения частотного диапазона до 20 ГГц | HF20 | по отдельному заказу |
| Опция повышенной выходной мощности | H01 | по отдельному заказу |
| Опция импульсной модуляции | S05 | по отдельному заказу |
| Опция встроенного генератора импульсов | S06 | по отдельному заказу |
| Кабель питания | _ | 1 |
| Руководство по эксплуатации | МТВГ.468769.001 РЭ | 1 |
| Паспорт | МТВГ.468769.001 ПС | 1 |
приведены в разделе 3 «Генератор СВЧ сигналов MBG100. Руководство по эксплуатации», МТВГ.468769.001 РЭ.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
МТВГ.468769.001 ТУ Генератор СВЧ сигналов MBG100 Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
