| Номер в госреестре | 91700-24 |
| Наименование СИ | Виброметры лазерные доплеровские цифровые |
| Обозначение типа СИ | VLESS |
| Изготовитель | Wuxi VLESS Electronics and Technology Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры лазерные доплеровские цифровые VLESS (далее - виброметры) предназначены для измерений виброскорости и виброперемещения.
Принцип действия виброметров основан на эффекте Доплера, который заключается в изменении частоты оптического (лазерного) излучения, отраженного от измеряемого объекта. Виброскорость и виброперемещение колеблющегося объекта формируют частотную или фазовую модуляцию. Сдвиг частот между излученным и отраженным оптическими сигналами демодулируется до мгновенной виброскорости, а разность фаз - до мгновенного виброперемещения.
В виброметр интегрированы декодеры, которые конвертируют сигналы от фотодетекторов (интерферометров) в физические величины виброперемещение и виброскорость при помощи входящих с состав ПЛИС (программируемых логических интегральных схем). После первичной обработки виброметр выдает два сигнала соответственно - в аналоговом виде через BNC выходы или в цифровом виде через Ethernet разъем.
Интерферометр детектирует частотный сдвиг, модулируемый движением объекта измерений, микширует измерительный сигнал до промежуточной частоты 40 МГц. Эта частота смещается в соответствии со скоростью объекта.
Конструктивно виброметры состоят из оптической головки и блока управления.

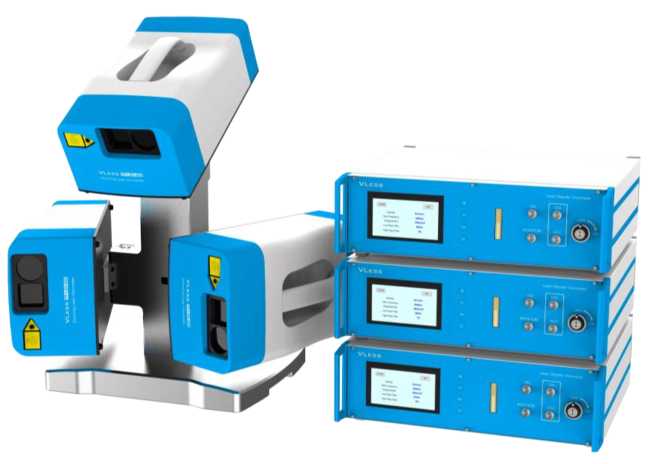

Виброметры лазерные доплеровские цифровые VLESS выпускаются в следующих модификациях: TP-FLV-01, TP-LV-01 и TP-LSV-400, которые отличаются конструктивными особенностями оптической головки. Виброметры модификации TP-LSV-400 имеют функции сканирующего виброметра.
Общий вид виброметров лазерных доплеровских цифровых VLESS представлен на рисунке 1. Пломбирование виброметров не предусмотрено. Заводской номер в цифровом формате наносится на маркировочную табличку на корпусе виброметра методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.

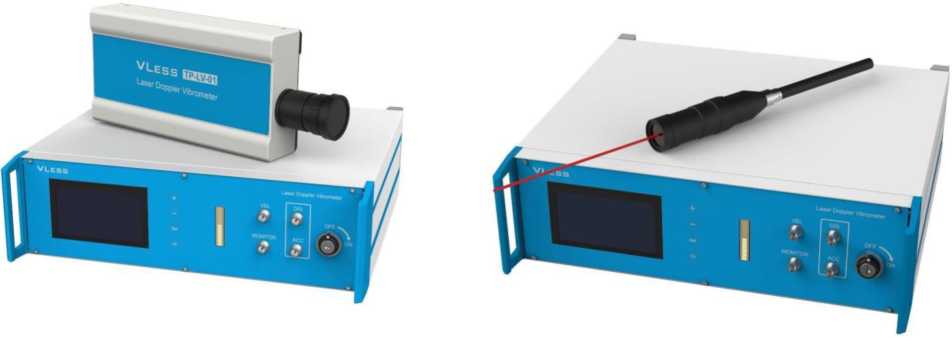

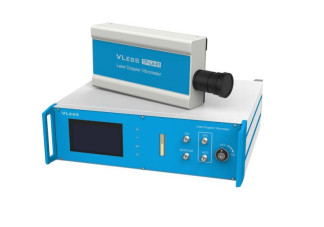

TP-LV-01
TP-FLV-01

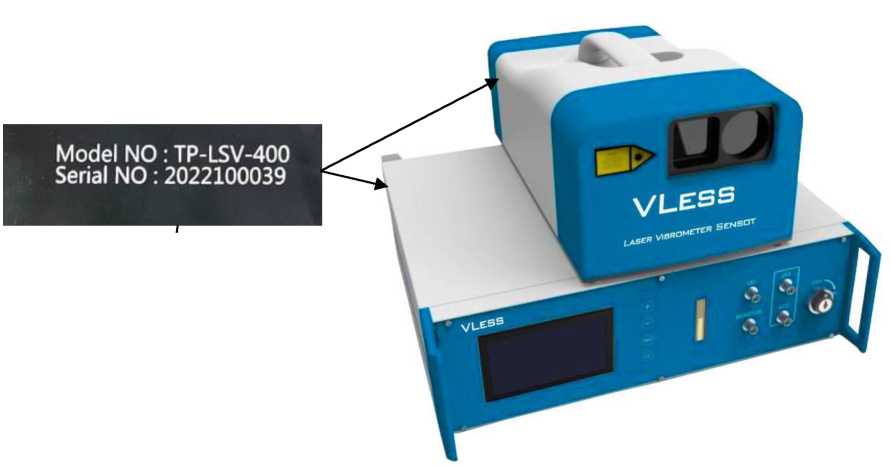

TP-LSV-400
Рисунок 1 - Общий вид виброметров лазерных доплеровских цифровых VLESS
Виброметры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО представляет собой микропрограмму на ПЛИС, предназначенную для обеспечения функционирования виброметров, преобразования сигналов и обмена данными. Внешнее ПО, устанавливаемое на персональный компьютер, предназначено для сбора информации, анализа (при помощи спектрального анализа, основанного на БФП) и дистанционного контроля и управления виброметрами. ПО позволяет записывать, отображать, анализировать и экспортировать измерительную информацию.
Защита ПО от преднамеренных воздействий обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений. Защита ПО от преднамеренных воздействий обеспечивается функциями резервного копирования.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Для модификаций TP-FLV-01 и TP-LV-01 | |
| Идентификационное наименование ПО | V-Meter Analyzer 4.0 |
| Номер версии (идентификационный номер) ПО | version 1.0 (2021) |
| Для модификации TP-LSV-400 | |
| Идентификационное наименование ПО | V-MeterMA Modal Software Testing Analysis |
| Номер версии (идентификационный номер) ПО | version.2022.1.0 |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазоны измерений виброскорости, мм/с: - с декодером скорости VS-03 | ±500 |
| - с декодером скорости VS-03F | ±1225 |
| - с декодером скорости VD-16 | ±2200 |
| - с декодером скорости VD-16F | ±2200 |
| Максимальный диапазон показаний виброскорости, мм/с | ±24500 |
| Диапазоны измерений виброперемещения, мм: - с декодерами перемещения DD-21 и DD-21F | ±250 |
| Диапазон рабочих частот, Гц: - с декодерами скорости VS-03, VS-03F | от 0,5 до 20000 |
| - с декодерами скорости VD-16, VD-16F | от 0,1 до 20000 |
| - с декодерами перемещения DD-21 и DD-21F | от 0,1 до 20000 |
| Пределы допускаемой относительной погрешности измерений виброскорости и виброперемещения, % в диапазоне частот от 10 до 5000 Гц | ±0,75 |
| в диапазоне частот от 2 до 10000 Гц | ±1,0 |
| в диапазоне частот от 0,1 до 20000 Г ц | ±1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С | от +5 до +40 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - TP-LV-01 | 380х158х67 |
| - TP-FLV-01 | 177x36x35 |
| - TP-LSV-400 | 399x223x166 |
| - блока управления | 450x421x149 |
| Масса, кг, не более: - TP-LV-01 | 8 |
| - TP-FLV-01 | 5 |
| - TP-LSV-400 | 12 |
| - блока управления | 11 |
| Длина волны лазера, нм: - TP-LV-01, TP-FLV-01 | 1550 |
| - TP-LSV-400 | 633 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброметр лазерный доплеровский цифровой | VLESS | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Программное обеспечение | 1 шт. |
приведены в разделе 2 «Как пользоваться лазерным виброметром» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
