| Номер в госреестре | 91701-24 |
| Наименование СИ | Тепловизоры инфракрасные |
| Обозначение типа СИ | SAT |
| Изготовитель | Компания GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай; Компания SATIR Europe, Ирландия |
| Год регистрации | 2024 |
| Срок свидетельства | 26.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тепловизоры инфракрасные SAT (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные SAT изготавливаются в следующих моделях: D160Pro, HotFind-S, D300, D600, GF-5000, i160, i384, i640, T256. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Тепловизоры инфракрасные SAT моделей D160Pro, i160, i384, i640 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и кнопка пуска. На нижней части корпуса распложены монтажные отверстия. В верхней части корпуса расположены разъемы для карты памяти и USB.
Тепловизоры инфракрасные SAT моделей HotFind-S, D300, D600 конструктивно
выполнены в пластиковом корпусе, на лицевой стороне которого находятся откидной ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и кнопка пуска. На нижней части корпуса распложены монтажные отверстия. В верхней части корпуса расположены разъемы для карты памяти и USB.
Тепловизоры инфракрасные SAT модели GF-5000 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей, кнопки управления, индикатор включения питания и разъем USB. На тыльной стороне расположены инфракрасный объектив и лазерный целеуказатель.
Тепловизоры инфракрасные SAT модели T256 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры и лазерный целеуказатель. На нижней части корпуса распложены разъемы для карты памяти, HDMI и USB. На боковой части корпуса расположен вращающийся на 270° ЖК-дисплей.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на съемную карту памяти типа microSD (кроме модели GF-5000), передана посредством прямого подключения к USB-порту, подключения через HDMI порт (только для модели T256).
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Фотографии общего вида тепловизоров инфракрасных SAT приведены на рисунках 1-7.
Место нанесения заводского номера

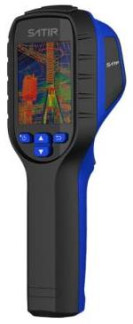

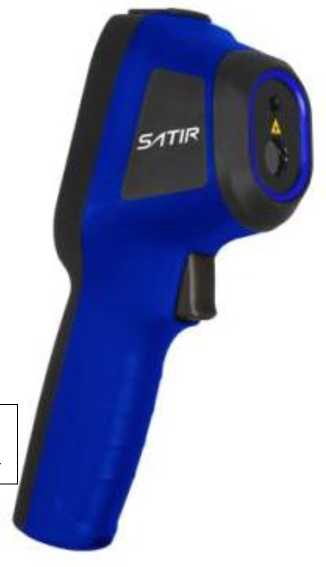

Рисунок 1 - Общий вид тепловизоров инфракрасных SAT модели D160Pro

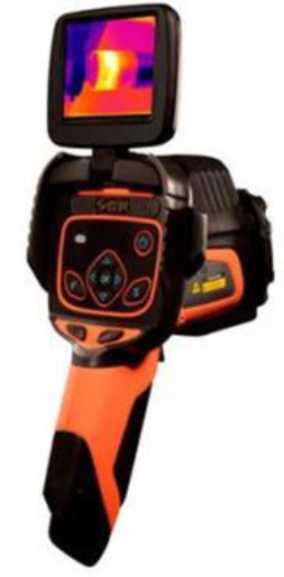

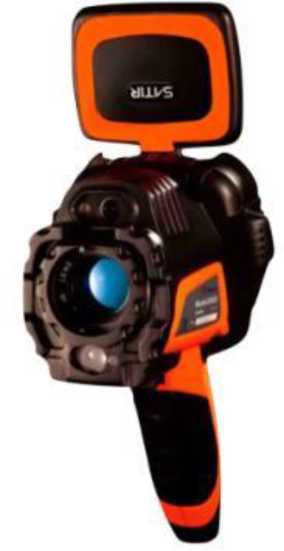

Рисунок 3 - Общий вид тепловизоров инфракрасных SAT модели D300

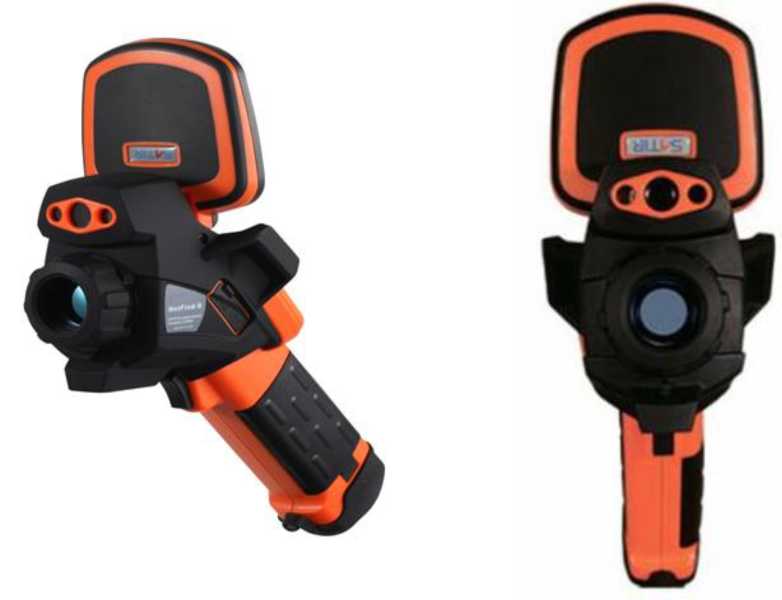

Рисунок 2 - Общий вид тепловизоров инфракрасных SAT модели HotFind-S

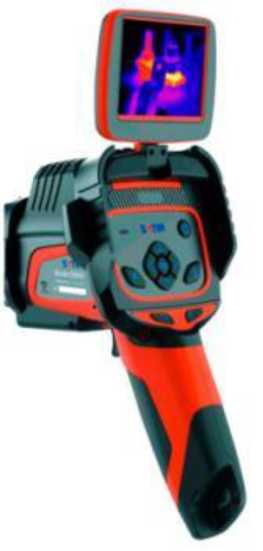

Рисунок 4 - Общий вид тепловизоров инфракрасных SAT модели D600

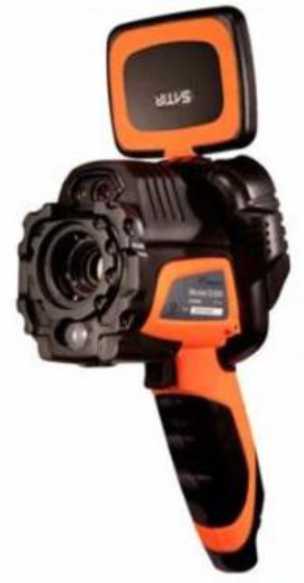

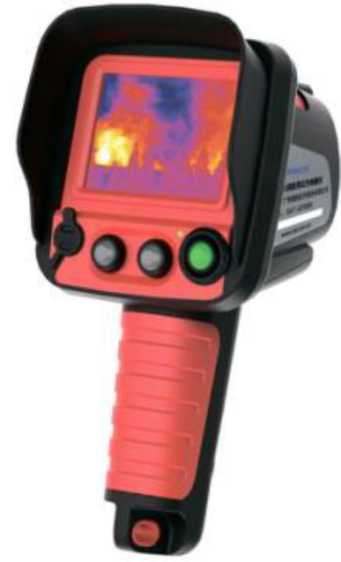

Рисунок 5 - Общий вид тепловизоров инфракрасных SAT модели GF-5000

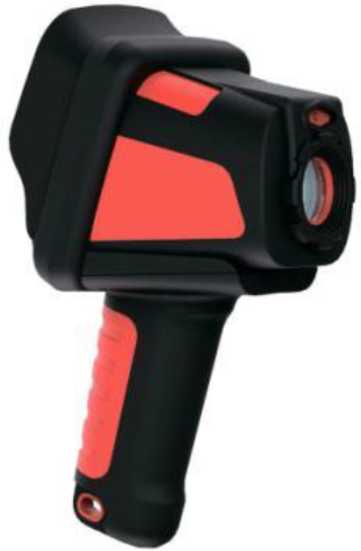

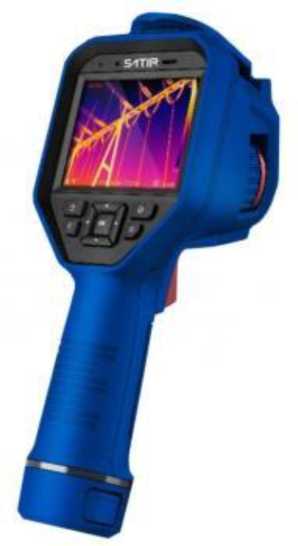

Рисунок 6 - Общий вид тепловизоров инфракрасных SAT моделей i160, i384, i640

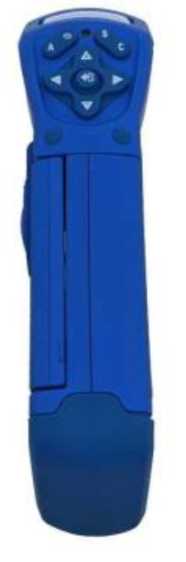

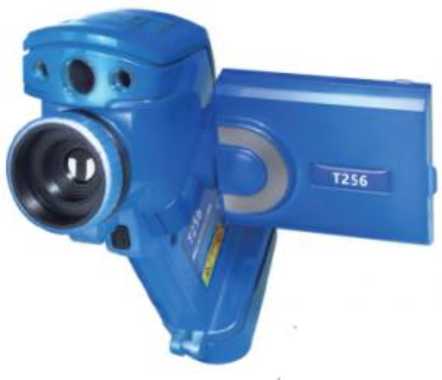

Рисунок 7 - Общий вид тепловизоров инфракрасных SAT модели T256
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных SAT в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-7.
Таблица 1 - Идентификационные данные ПО тепловизоров инфракрасных SAT модели D160Pro
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V5.4.44 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО тепловизоров инфракрасных SAT модели HotFind-S
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.6.4 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 3 - Идентификационные данные ПО тепловизоров инфракрасных SAT моделей i160, i384, i640
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V5.5.12 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 4 - Идентификационные данные ПО тепловизоров инфракрасных SAT модели D300
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.9.8 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 5 - Идентификационные данные ПО тепловизоров инфракрасных SAT модели D600
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.9.8 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 6 - Идентификационные данные ПО тепловизоров инфракрасных SAT модели GF-5000
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1.9 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 7 - Идентификационные данные ПО тепловизоров инфракрасных SAT модели T256
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | Android 8.1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение SATIR Report Software устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Автономное программное обеспечение SATIR Wizard устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и основные технические характеристики тепловизоров инфракрасных SAT в зависимости от модели приведены в таблицах 9-13.
Таблица 8 - Метрологические и основные технические характеристики тепловизоров
инфракрасных SAT модели D160Pro
| Наименование характеристики | Значение |
| Диапазон измерений температуры^), °С | от -20 до +150 от +100 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 50,0°х37,2° |
| Пространственное разрешение, мрад | 5,4 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 160x120 |
| Масса, кг, не более | 0,35 |
| Запись изображений или частота обновлений, Гц | 50 или 60 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 59х78х96 |
| Напряжение питания, В | 3,7 |
| Время работы от батареи, ч, не менее | 8 |
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -10 до +50 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически | |
Таблица 9 - Метрологические и основные технические характеристики тепловизоров
инфракрасных SAT модели HotFind-S
| Наименование характеристики | Значение |
| Диапазон измерений температуры( ), °С | от -20 (-40**) до +150 от +150 до +600 от +150 до +1000 (опциональный) от +500 до +1500 (опциональный) от +500 до +2500 (опциональный) |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 29,0°х22,0° |
| Пространственное разрешение, мрад | 1,1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 |
| Масса, кг, не более | 0,8 |
| Запись изображений или частота обновлений, Гц | 50 или 60 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 215x80x219 |
| Напряжение питания, В | 5 |
| Время работы от батареи, ч, не менее | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически; ** _ _ _ _ _ __ _ _ - по дополнительному заказу. | |
Таблица 10 - Метрологические и основные технические характеристики тепловизоров
инфракрасных SAT моделей D300, D600
| Наименование характеристики | Значение (в зависимости от модели) | |
| D300 | D600 | |
| Диапазон измерений температуры(*), °С | от -20 (-40**) до +150 от +140 до +600 от +140 до +1000 (опциональный) от +500 до +1500 (опциональный) от +500 до +2500 (опциональный) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | < 0,03 |
| Спектральный диапазон, мкм | от 8 до 14 | |
| Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный 48° - телескопический 7° - телескопический 12° | 24,0°х18,0° 48,0°х36,0° 7,0°х5,25° 12,0°х9,0° | |
| Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный 48° - телескопический 7° - телескопический 12° | 1,09 2,18 0,31 0,54 | 0,65 1,30 0,19 0,32 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 | 640x480 |
| Масса, кг, не более | 0,85 | |
| Запись изображений или частота обновлений, Гц | 50 или 60 | |
| Габаритные размеры, мм (длина х ширина х высота), не более | 232х115х168 | |
| Напряжение питания, В | 5 | |
| Время работы от батареи, ч, не менее | 5 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | |
| Средняя наработка до отказа, ч, не менее | 14 000 | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| D300 | D600 | |
| Средний срок службы, лет, не менее | 5 | |
| Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически; ** _ _ _ _ _ __ _ _ - по дополнительному заказу. | ||
Таблица 11 - Метрологические и основные технические характеристики тепловизоров
инфракрасных SAT моделей i160, i384, i640
| Наименование характеристики | Значение (в зависимости от модели) | ||
| i160 | i384 | i640 | |
| Диапазон измерений температуры^), °С | от -20 до +150 от +100 до +550 | от -40 до +150 от +100 до +650 (опционально до +1000 °С) | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 | ||
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | ||
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,04 | < 0,03 | |
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Углы поля зрения, градус по горизонтали х градус по вертикали | 25,0°х19,0° | 37,5°х28,5° | 24,0°х18,0° |
| Пространственное разрешение, мрад | 2,5 | 1,7 | 0,68 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 | ||
| Количество пикселей матрицы детектора, пиксели^пиксели | 160x120 | 384x288 | 640x512 |
| Масса, кг, не более | 0,66 | 1 | |
| Запись изображений или частота обновлений, Гц | 50 или 60 | ||
| Габаритные размеры, мм (длина х ширина х высота), не более | 244x100x104 | 284,7x120,6x124,5 | |
| Напряжение питания, В | 5 | ||
| Время работы от батареи, ч, не менее | 5 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +50 от 10 до 95 (без конденсации) | ||
| Средняя наработка до отказа, ч, не менее | 14 000 | ||
| Средний срок службы, лет, не менее | 5 | ||
| Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически | |||
Таблица 12 - Метрологические и основные технические характеристики тепловизоров
инфракрасных SAT модели GF-5000
| Наименование характеристики | Значение |
| Диапазон измерений температуры(), °С | от -20 до +250 от +200 до +1000 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 до +200 °С, % | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +200 °С, % | ±10,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 52,0°х39,0° |
| Пространственное разрешение (в зависимости от типа объектива), мрад | 2,4 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 |
| Масса, кг, не более | 1,5 |
| Запись изображений или частота обновлений, Гц | 50 или 60 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 240x109x140 |
| Напряжение питания, В | 3,7 |
| Время работы от батареи, ч, не менее | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +55 (до 5 минут при температуре +260 °C) от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически | |
Таблица 13 - Метрологические и основные технические характеристики тепловизоров
инфракрасных SAT модели T256
| Наименование характеристики | Значение |
| Диапазон измерений температуры(), °С | от -20 до +150 от +100 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Углы поля зрения, градус по горизонтали х градус по вертикали | 56,0°х42,0° |
| Пространственное разрешение, мрад | 3,6 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Количество пикселей матрицы детектора, пикселихпиксели | 384x288 |
| Масса, кг, не более | 0,5 |
| Запись изображений или частота обновлений, Гц | 50 или 60 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 60x130x250 |
| Напряжение питания, В | 3,7 |
| Время работы от батареи, ч, не менее | 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от -20 до +60 от 10 до 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 14 000 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тепловизор инфракрасный | SAT (модель в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на тепловизоры инфракрасные SAT модели D160Pro | - | 1 экз. (в зависимости от модели) |
| Руководство по эксплуатации на тепловизоры инфракрасные SAT моделей D300, D600 | ||
| Руководство по эксплуатации на тепловизоры инфракрасные SAT модели HotFind-S | ||
| Руководство по эксплуатации на тепловизоры инфракрасные SAT модели GF-5000 | ||
| Руководство по эксплуатации на тепловизоры инфракрасные SAT моделей i160, i384, i640 | ||
| Руководство по эксплуатации на тепловизоры инфракрасные SAT модели T256 | ||
| Аккумуляторные литий-ионные батареи (только для моделей i160, i384, i640, HotFind-S, T256) | - | 2 шт. |
| Зарядное устройство | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Карта памяти SD | - | 1 шт. |
| Программное обеспечение на USB-накопителе | - | 1 шт. |
| Кейс для переноски (кроме моделей D160Pro, T256) | - | 1 шт. |
| Кабель HDMI (только для модели Т256) | - | 1 шт. |
| Объектив 48,0° (только для моделей HotFind-S, D300, D600) | - | * 1 шт. |
| Объектив 12,0° (только для моделей HotFind-S, D300, D600) | - | * 1 шт. |
| Объектив 7,0° (только для моделей HotFind-S, D300, D600) | - | * 1 шт. |
| * _ _ _ _ _ _ _ _ _ - по дополнительному заказу | ||
приведены в разделе 6 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные SAT, разработанный компанией GUANGZHOU SAT INFRARED TECHNOLOGY CO., LTD., Китай.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
