Комплексы судовые метеорологические Азимут, 91712-24

91712-24
Комплексы судовые метеорологические Азимут (далее- комплексы Азимут) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков.
Карточка СИ
Номер в госреестре 91712-24
Наименование СИ Комплексы судовые метеорологические
Обозначение типа СИ Азимут
Изготовитель Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург
Год регистрации 2024
Срок свидетельства 26.03.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы судовые метеорологические Азимут (далее- комплексы Азимут) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков.

Описание

Конструктивно комплексы Азимут представляют собой аппаратно-программный комплекс, объединяющий блок процессорный БПР, универсальный цифровой репитер ДР-209М, коробку распределительную КР, преобразователь интерфейсов ПИ и первичные измерительные преобразователи температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, метеорологической оптической дальности (МОД), высоты нижней границы облаков, устройства для получения, обработки и отображения метеорологической информации.

Принцип действия комплекса Азимут основан на измерении первичными измерительными преобразователями метеорологических параметров. Метеорологические параметры преобразуются в цифровой код измерительными преобразователями (контроллерами) и поступают в блок БПР для обработки и передаются на устройство отображения УО для регистрации, архивации и передачи данных потребителям.

Принцип действия первичных измерительных преобразователей (далее - ПИП):

- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды (для ДТВВ-01, ДМП);

- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха (для ДТВВ-01, ДМП);

- при измерении атмосферного давления основан на изменении емкости конденсатора (для ДМП) или механической деформации кварцевой мембраны в зависимости от изменения атмосферного давления (для ДАДС-1);

- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (для ДСНВ, ДСНВ-А) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (для ДМП);

- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота (для ДСНВ, ДСНВ-А) или на изменении значений ультразвукового преобразователя потока (для ДМП);

- при измерении метеорологической оптической дальности (далее - МОД) основан на измерении интенсивности рассеянного в атмосфере излучения, обратно пропорциональной МОД (для ДМДВ);

- при измерении высоты нижней границы облаков основан на измерении времени, необходимого для прохождения короткого импульса света в атмосфере от излучателя до рассеивающей нижней границы облаков и возврата на приемник (для SKYDEX-15-М).

Нанесение знака поверки на комплексы Азимут не предусмотрено.

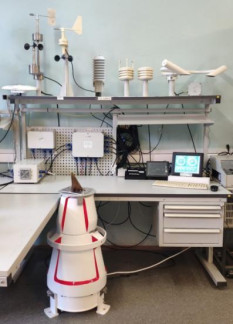

Общий вид комплексов Азимут представлен на рисунке 1. Заводской номер, состоящий из четырех арабских цифр, наносится на корпус блока процессорного БПР и на устройство отображения УО в виде шильдика. Место нанесения заводского номера и места пломбировки указаны на рисунке 2. Место знака утверждения типа представлено на рисунках 2, 3.

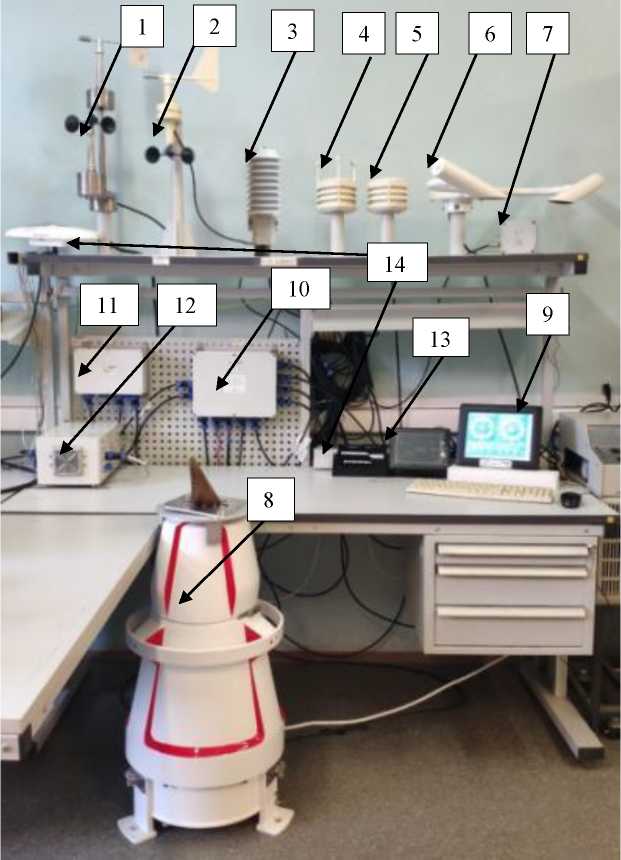

1 - ПИП ДСНВ-А, 2 - ПИП ДСНВ, 3 - ПИП ДТВВ-1, 4 - ДМП, исп. ИСАТ.416311.002, 5 - ДМП, исп ИСАТ.416311.002-01, 6 - ПИП ДМДВ,

7 - ПИП ДАДС-1, 8 - ПИП SKYDEX-15-М, 9 -Устройство отображения УО, 10 - Блок БПР,

11 - Преобразователь интерфейсов ПИ, 12 - Коробка распределительная КР, 13- Репитер ДР-209М, 14 - Устройство дистанционной передачи курса «Transas T-712»

Рисунок 1 - Общий вид комплексов Азимут

Место нанесения знака утв. типа и заводского номера

1

2

1- пломбировка, 2 - заводской номер

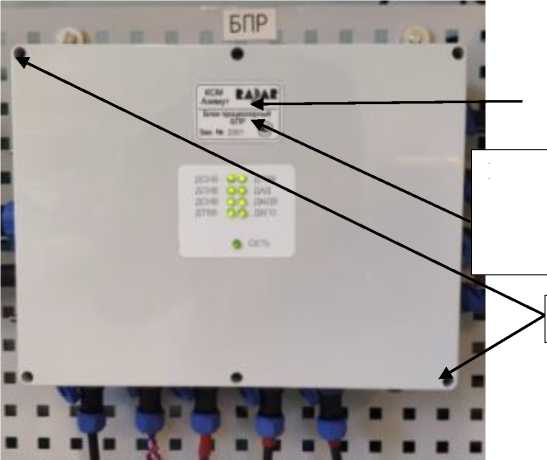

Рисунок 2 - Общий вид блока БПР комплексов Азимут и места нанесения заводского номера и знака утверждения типа

КАЖУЩИЙСЯ ВЕТЕР БОРТОВОЙ

ИСТИННЫЙ ВЕТЕР БОРТОВОЙ

Место нанесения знака утв. типа и заводского номера

КСМ Азимут

Устройство отображения УО

2- заводской номер

Рисунок 3 - Общий вид устройство отображения УО комплексов Азимут и места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Комплексы Азимут имеют встроенное программное обеспечение «Метеопост» которое обеспечивает сбор, обработку, проверку состояния, настройку и отображение измеренных данных.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений      соответствует      уровню      «средний»      по      рекомендации

Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

«Метеопост»

Номер версии (идентификационный номер) ПО

1.x

1- метрологически значимая часть ПО; х - метрологически незначимая часть ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК атмосферного давления

ДМП исполнение ИСАТ.416311.002

Диапазон     измерений     атмосферного

давления, гПа

от 600 до 1100

Пределы     допускаемой     абсолютной

погрешности измерений, гПа

±0,5

ДМП исполнение ИСАТ.416311.002-01

Диапазон     измерений     атмосферного

давления, гПа

от 600 до 1100

Пределы     допускаемой     абсолютной

погрешности измерений, гПа

±0,5

ДАДС-1

Диапазон     измерений     атмосферного

давления, гПа

от 500 до 1100

Пределы     допускаемой     абсолютной

погрешности измерений, гПа

±0,3

ИК температуры воздуха

ДМП исполнение ИСАТ.416311.002

Диапазон измерений температуры воздуха, oC

от -50 до +60

Пределы     допускаемой     абсолютной

погрешности измерений воздуха, °С

±0,3

ДМП исполнение ИСАТ.416311.002-01

Диапазон измерений температуры воздуха, oC

от -50 до +60

Пределы     допускаемой     абсолютной

погрешности измерений воздуха, °С

±0,3

ДТВВ-01

Диапазон измерений температуры воздуха, oC

от -60 до +60

Пределы     допускаемой     абсолютной

погрешности измерений, °С

±0,2

ИК относительной влажности воздуха

ДМП исполнение ИСАТ.416311.002

Диапазон     измерений     относительной

влажности воздуха, %

от 5 до 100

Пределы     допускаемой     абсолютной

погрешности измерений, %:

- в диапазоне от 5 % до 90 % включ.

- в диапазоне св. 90 % до 100 %

±2

±5

ДМП исполнение ИСАТ.416311.002-01

Диапазон    измерений    относительной

влажности воздуха, %

от 5 до 100

Пределы     допускаемой     абсолютной

погрешности измерений, %:

- в диапазоне от 5 % до 90 % включ.

- в диапазоне св. 90 % до 100 %

±2

±5

ДТВВ-01

Диапазон     измерений     относительной

влажности воздуха, %

от 0 до 100

Пределы     допускаемой     абсолютной

погрешности измерений, %:

- при температуре от -60 °C до -40 °C включ.

- при температуре св. -40 °C до +60 °C в диапазоне от 10 % до 90 %;

- при температуре св. -40 °C до +60 °C в диапазоне от 0 % до 10 % и от 90 % до 100 %

±3

±2

±3

продолжение таблицы 2

Наименование измерительного канала

Наименование применяемого компонента

Наименование характеристики

Значение

ИК скорости воздушного потока

ДМП исполнение ИСАТ.416311.002

Диапазон     измерений     скорости

воздушного потока, м/с

от 0,2 до 60,0

Пределы  допускаемой  погрешности

измерений:

- абсолютной, в диапазоне от 0,2 до 0,5 м/с включ., м/с

- абсолютной, в диапазоне от 0,5 до 10,0 м/с включ., м/с

- относительной, в диапазоне св. 10 до 60 м/с, %

±(0,1 + 0,5 V*)

±0,5

±5

ДСНВ, ДСНВ-А

Диапазон     измерений     скорости

воздушного потока, м/с:

от 0,4 до 75,0

Пределы  допускаемой  абсолютной

погрешности измерений, м/с:

±(0,04 + 0,04V*)

ИК направления воздушного потока

ДМП исполнение ИСАТ.416311.002

Диапазон   измерений   направления

воздушного потока

от 0° до 360°

Пределы   допускаемой   абсолютной

погрешности измерений

± 3°

ДСНВ, ДСНВ-А

Диапазон   измерений   направления

воздушного потока

от 0° до 360°

Пределы   допускаемой   абсолютной

погрешности измерений

± 2°

ИК метеорологической оптической дальности

ДМДВ

Диапазон измерений метеорологической оптической дальности, м

от 10 до 20 000

Пределы допускаемой относительной погрешности измерений, %:

- в диапазоне от 10 до 600 м включ.

- в диапазоне св. 600 до 10 000 м включ.

- в диапазоне св. 10 000 до 20 000 м

±8

±10

±20

ИК высоты нижней границы облачности

SKYDEX-15

SKYDEX-15-М

Диапазон измерений высоты нижней границы облачности, м

от 10 до 8 000

Пределы  допускаемой  погрешности

измерений:

- абсолютной в диапазоне от 10 до 100 м включ., м

- относительной в диапазоне св. 100 до

8 000 м, %

±5

±2

* V - измеренное значение скорости воздушного потока, м/с.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Электропитание:

- напряжения от сети переменного тока частотой (50 ± 1) Гц, В

220±22

Общая потребляемая электрическая мощность, В^А, не более

1500

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10

Габаритные размеры составных частей (длинахвысотахширина), мм, не более:

- датчик скорости и направления ветра ДСНВ-А;

- датчик атмосферного давления ДАДС-1;

- датчик влажности-температуры ДТВВ-01;

- датчик метеорологических параметров ДМП:

исполнение ИСАТ.416311.002

исполнение ИСАТ.416311.002-01

- датчик скорости и направления ветра ДСНВ;

- датчик метеорологической дальности видимости ДМДВ;

- датчик высоты нижней границы облаков «SKYDEX-15-М»

- датчик высоты нижней границы облаков «SKYDEX-15»

416х340х640 136х96х121 241х32х66

158х193

158х133

330х375

385х152х780 0530х855 0530х855

Масса составных частей, кг, не более:

- датчик скорости и направления ветра ДСНВ-А;

- датчик атмосферного давления ДАДС-1;

- датчик влажности-температуры ДТВВ-01;

- датчик метеорологических параметров ДМП:

исполнение ИСАТ.416311.002

исполнение ИСАТ.416311.002-01

- датчик скорости и направления ветра ДСНВ;

- датчик метеорологической дальности видимости ДМДВ;

- датчик высоты нижней границы облаков «SKYDEX-15-М»

- датчик высоты нижней границы облаков «SKYDEX-15»

4,0

1,2 0,150

0,8

0,7

3,4

4,3 45

45

Условия эксплуатации:

-температура воздуха, oC:

Блок процессорный БПР

Устройство отображения УО

Универсальный цифровой репитер ДР-209М

Коробка распределительная КР

Преобразователь интерфейсов ПИ

от -15 до +55

Устройство дистанционной передачи курса «Transas T-712» Прибор измерения высоты облачности «SKYDEX-15-М»

от -40 до +55

Датчик метеорологических параметров ДМП

Датчик метеорологической дальности видимости ДМДВ

Датчик скорости и направления ветра ДСНВ

Прибор измерения высоты облачности «SKYDEX-15»

от -50 до +60

Датчик атмосферного давления ДАДС-1

Датчик влажности-температуры ДТВВ-01

Датчик скорости и направления ветра ДСНВ-А

от -60 до +60

-относительная влажность воздуха, %

до 98

Знак утверждения типа

наносится на шильдик на блоке БПР и на устройстве отображения УО, а также на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 4 - Комплектность комплексов Азимут

Наименование

Обозначение

Количество

Комплекс Азимут в составе:

-

Блок процессорный БПР

ИСАТ.468364.100

1 шт.

Устройство отображения УО

ИСАТ.467846.018

1 шт.

Датчик влажности-температуры ДТВВ-01

ИСАТ.413624.002

1 шт.

Датчик скорости и направления ветра ДСНВ

ИСАТ.416136.005

1 шт.

Датчик скорости и направления ветра ДСНВ-А

ИСАТ.416136.006

1 шт.

Датчик метеорологических параметров ДМП

ИСАТ.416311.002

1 шт.

Датчик метеорологических параметров ДМП

ИСАТ.416311.002-01

1 шт.

Датчик атмосферного давления ДАДС-1

ИСАТ.406231.008

(ИСАТ.406231.008-ХХ)

1 шт.

Универсальный цифровой репитер ДР-209М

ЦИУЛ.467846.009

1 шт.

Датчик метеорологической дальности видимости ДМДВ

ИСАТ.416141.003

1 шт.

Прибор измерения высоты облачности SKYDEX-15-М

САЦН.416135.001-03

1 шт.

Прибор измерения высоты облачности SKYDEX-15

САЦН.416135.001

1 шт.

Коробка распределительная КР

ИСАТ.436737.010

1 шт.

Преобразователь интерфейсов ПИ

ИСАТ.468361.083

1 шт.

ПО «Метеопост»

ИСАТ.01392-01

1 шт.

Комплект инструментов и принадлежностей

ИСАТ.416934.003

1 шт.

Комплект ЗИП

ИСАТ.416933.003

(ИСАТ.416933.003-ХХ)

1 шт.

Комплект монтажных частей

ИСАТ.416931.005

(ИСАТ.416931.005-ХХ)

1 шт.

Комплект кабелей

ИСАТ.468992.015

(ИСАТ.468992.015-ХХ)

1 шт.

Комплект упаковки

ИСАТ.416935.003

(ИСАТ.416935.003-ХХ)

1 шт.

Устройство   дистанционной   передачи   курса

«Transas T-712»

ЮТНК.362642.03-5498

1 шт.

Формуляр

ИСАТ.416531.050ФО

1 экз.

Руководство по эксплуатации

ИСАТ.416531.050РЭ

1 экз.

*Количество и состав измерительных каналов конкретного комплекса Азимут указываются в его формуляре

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации «Комплексы судовые метеорологические Азимут» ИСАТ.416531.050РЭ.

Нормативные документы

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г.№ 2900;

Государственная поверочная схема для средств измерений цвета, координат цветности, коэффициента пропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Росстандарта от 7 августа 2023 г. №1556;

Технические условия ИСАТ.416531.050ТУ «Комплексы судовые метеорологические Азимут».

91712-24
Номер в ГРСИ РФ:
91712-24
Производитель / заявитель:
Акционерное общество "Научно-производственное предприятие "Радар ммс" (АО "НПП "Радар ммс"), г. Санкт-Петербург
Год регистрации:
2024
Cрок действия реестра:
26.03.2029
Похожие СИ
38165-24
38165-24
2024
Непубличное акционерное общество "Научприбор" (НПАО "Научприбор"), г. Орел
Срок действия реестра: 08.11.2029
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
