| Номер в госреестре | 91714-24 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200 |
| Изготовитель | Омский нефтеперерабатывающий завод, г. Омск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.
Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.
Резервуары с заводскими номерами Р18, Р-201, Р-202, Р-203, Р-204 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

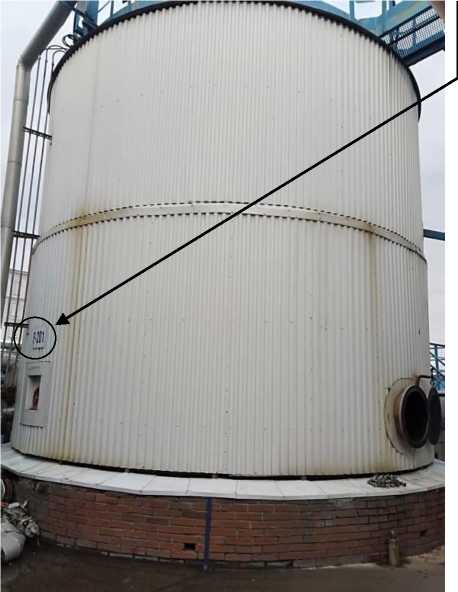

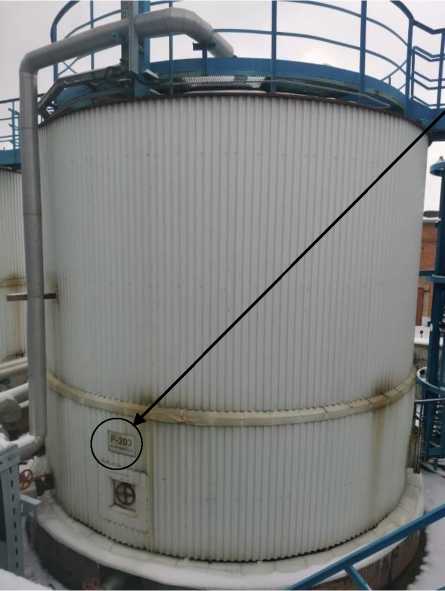

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2, 3, 4, 5.
Нанесение знака поверки на резервуары не предусмотрено.
Пломбирование резервуаров не предусмотрено.
Место нанесения заводского номера

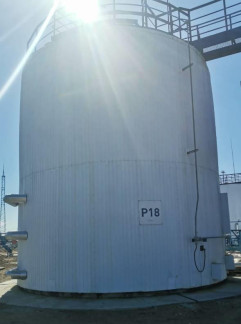

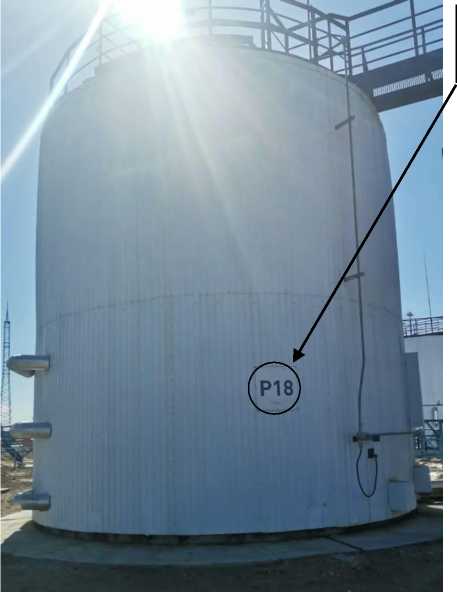

Рисунок 1- Общий вид резервуара с заводским номером Р18 и его замерного люка
Место нанесения заводского номера

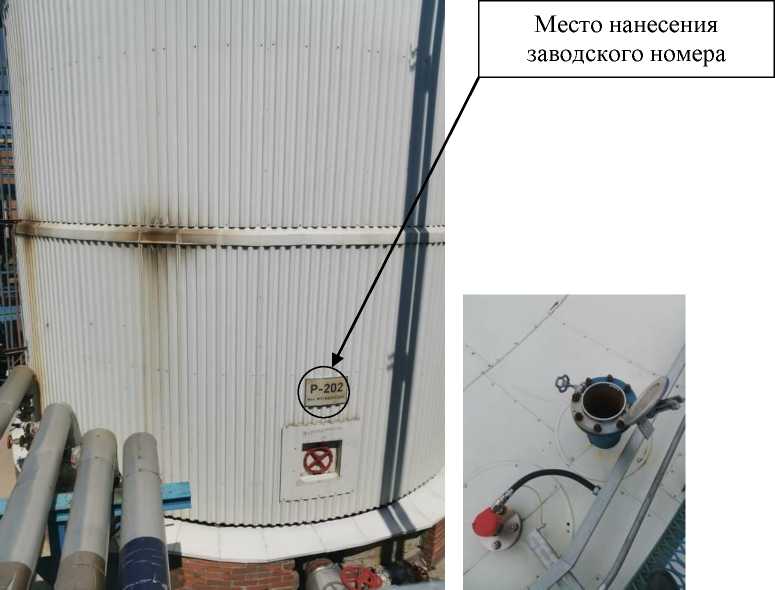

Рисунок 3 - Общий вид резервуара с заводским номером Р-202 и его замерного люка
Место нанесения
заводского номера
Место нанесения
заводского номера
Рисунок 5- Общий вид резервуара с заводским номером Р-204 и его замерного люка
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 |
| Средний срок службы, лет, не менее | 20 |
наносится на паспорт резервуаров типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-200 | 1 шт. |
| Паспорт | _ | 1 экз. |
приведены в разделе 7 «Устройство и принцип работы» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
