| Номер в госреестре | 91719-24 |
| Наименование СИ | Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-85 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Тюменский судостроительно-судоремонтный завод (Тюменский ССЗ), г Тюмень (изготовлены в 1970 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-85 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице танка.
Танки вертикальные стальные цилиндрические представляют собой вертикальные цилиндрические сосуды частично утопленные, в трюме нефтеналивного судна ТР-85.
Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.
Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом точечного тиснения на переборку в якорном ящике форпика.
Заводские номера в виде цифрового обозначения, состоящий из арабских цифр нанесены методом аэрографии на технологические люки танков, представленных на рисунке 1.
К данному типу относятся танки вертикальные стальные цилиндрические с заводскими номерами 1, 2, 3, 4, 5, расположенные на нефтеналивном судне ТР-85 регистровый номер 156141.
Регистровый номер нефтеналивного судна ТР-85 представлен на рисунке 2.
Общий вид нефтеналивного судна ТР-85 представлен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

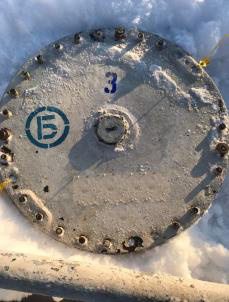

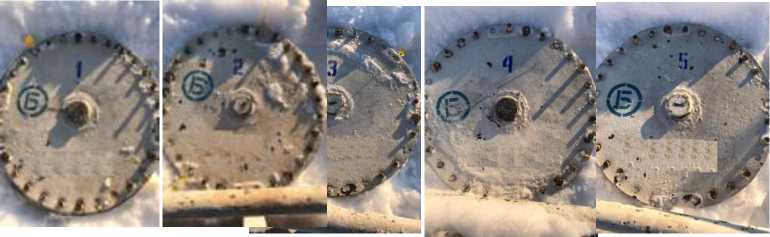

Рисунок 1 - Технологические люки танков с заводскими номерами танков нефтеналивного судна ТР-85

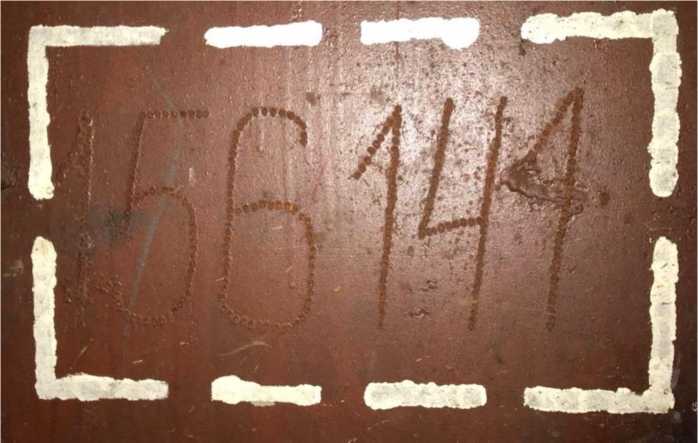

Рисунок 2 - Регистровый номер нефтеналивного судна ТР-85

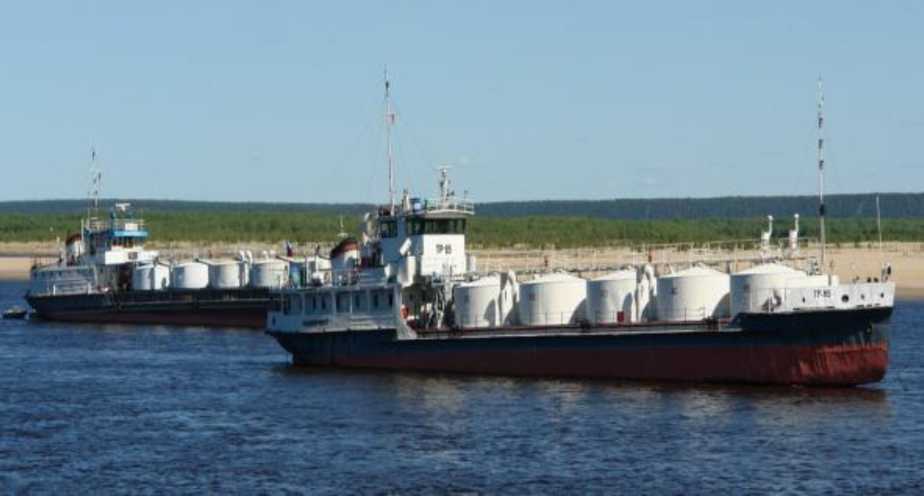

Рисунок 3 -Общий вид нефтеналивного судна ТР-85
Пломбирование танков не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Заводские номера танков | |||||
| 1 | 2 | 3 | 4 | 5 | |
| Номинальная вместимость, м3 | 150 | 150 | 150 | 150 | 150 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -10 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта танка типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Танк вертикальный стальной цилиндрический нефтеналивного судна ТР-85 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 8 «Метод измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
