| Номер в госреестре | 91721-24 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | "Ника-В" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-исследовательский центр МВС" (ООО "НИЦ МВС") , г. Краснодар |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «Ника-В» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) безрадарным методом (по видеокадрам), а также для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат местоположения комплексов в плане и синхронизации внутренней шкалы времени комплексов с национальной координированной шкалой времени UTC(SU).
Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля, и интервала времени, за который это расстояние пройдено.
Все измерения проводятся в автоматическом режиме. Комплексы аппаратнопрограммные «Ника-В» относятся к специальными техническим средствам, работающим в автоматическом режиме и имеющим функции фото и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением.
Функционально комплексы применяются для фиксации нарушений: скоростного режима движения ТС, связанных с параметром категории ТС, правил парковки, остановки и стоянки, проезда на запрещающий сигнал светофора, выезда за стоп-линию на запрещающий сигнал светофора, проезда ж/д переезда, проезда ТС по трамвайным путям встречного направления, проезда ТС по велодорожкам и тротуарам, проезда ТС по обочине, проезда ТС по встречной полосе движения, связанных с неправильным расположением ТС на проезжей части, не предоставления ТС преимущества пешеходу на пешеходном переходе, проезда ТС по полосе дороги, предназначенной для общественного транспорта, и иных нарушений ПДД, определяемых метрологическими параметрами комплекса.
Функциональная возможность комплексов измерять скорость движения ТС зависит от измерительных задач, разрешаемых комплексами, и отражена в эксплуатационной документации.
Конструктивно комплексы состоят из видеодатчика, вычислительного модуля и ИК-прожектора.
Корпуса видеодатчика и вычислительного модуля комплексов защищены от несанкционированного доступа пломбами.

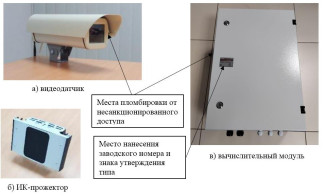

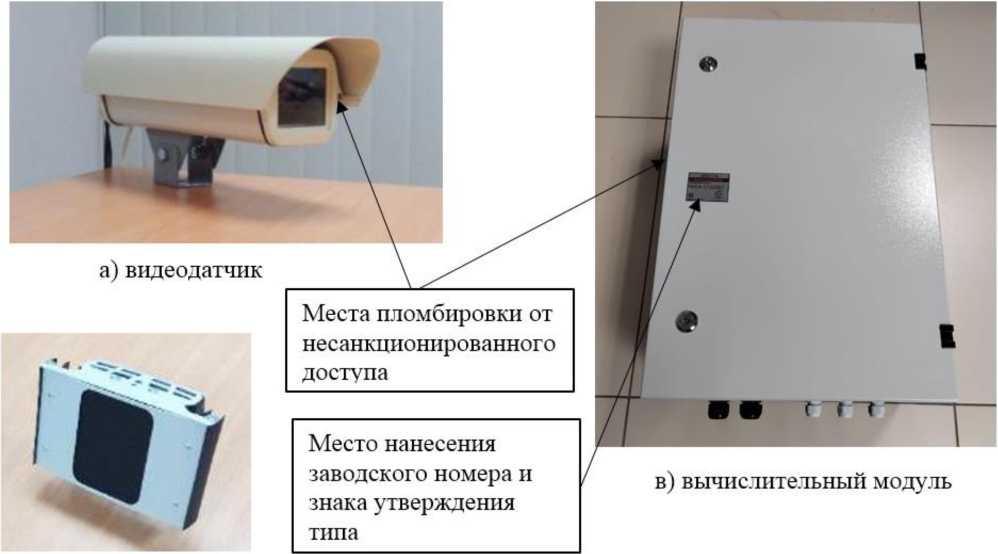

Общий вид составных частей комплексов, места нанесения заводского номера, знака утверждения типа и пломбировки представлен на рисунке 1.
Рисунок 1 - Общий вид составных частей комплексов, места нанесения заводского номера, знака утверждения типа и пломбировки
Заводской номер наносится методом печати на этикетку, расположенную на корпусе вычислительного модуля комплекса. Формат нанесения заводского номера буквенно-числовой.
Знак поверки на комплексы не наносится.
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения программного обеспечения (далее - ПО) Ника-В-ПДД. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | Ника-В-ПДД |
| Номер версии (идентификационный номер) ПО | не ниже 16.19.ХХ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — |
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной координированной шкалой времени UTC(SU), с | ±2 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане, м* | ±7 |
| Диапазон измерений скорости движения ТС, км/ч | от 0 до 255 |
| Пределы допускаемой погрешности измерений скорости движения ТС: - абсолютной в диапазоне от 0 до 100 км/ч включ., км/ч - относительной в диапазоне св. 100 до 255 км/ч, % | ±2 ±2 |
| где * - метрологическая характеристика нормирована для значений геометрического фактора PDOP расположения спутников GPS и ГЛОНАСС, сигналы которых принимаются одновременно, не превышающих 3 Примечание - Метрологические характеристики определены для следующих условий эксплуатации: - температура воздуха - от +15 до +35 °С; - относительная влажность воздуха - от 30 до 80 %; - атмосферное давление - от 86 до 104,6 кПа | |
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 176 до 264 |
| - частота переменного тока, Гц | от 49 до 51 |
| или - напряжение постоянного тока, В | от 11 до 13 |
| Потребляемая мощность: - при питании от источника переменного тока, В^А, не более | 300 |
| - при питании от источника постоянного тока, Вт, не более | 300 |
| Габаритные размеры составных частей комплексов, без крепежных элементов, мм, не более: - видеодатчик - длина | 470 |
| - ширина | 130 |
| - высота | 110 |
| - вычислительный модуль - длина | 650 |
| - ширина | 400 |
| - высота | 280 |
| - ИК-прожектор - длина | 180 |
| - ширина | 70 |
| - высота | 120 |
| Масса составных частей комплексов, без крепежных элементов, кг, не более: - видеодатчик | 5,0 |
| - вычислительный модуль | 18,0 |
| - ИК-прожектор | 1,5 |
наносится на титульный лист паспорта и руководства по эксплуатации и на этикетку, расположенную на корпусе вычислительного модуля методом печати.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс аппаратно-программный | «Ника-В» | 1 шт. |
| Руководство по эксплуатации | 07.02001.001.00.000 РЭ | 1 экз. |
| Паспорт | 07.02001.001.00.000 ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в разделе 1 «Описание и работа комплекса» документа 07.02001.001.00.000 РЭ «Комплексы аппаратно-программные «Ника-В». Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие требования»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
ТУ 26.51.64-001-41227342-2022 «Комплексы аппаратно-программные «Ника-В». Технические условия».
