| Номер в госреестре | 91722-24 |
| Наименование СИ | Станции контроля загрязнения атмосферного воздуха автоматические |
| Обозначение типа СИ | IMC-Eco |
| Изготовитель | Общество с ограниченной ответственностью "Группа Ай-Эм-Си" (ООО "Группа Ай-Эм-Си"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции контроля загрязнения атмосферного воздуха автоматические IMC-Eco (далее -станции) предназначены для выполнения непрерывных автоматических измерений массовой концентрации (объемной доли) загрязняющих органических и неорганических веществ в атмосферном воздухе при экологическом мониторинге, а также контроля метеорологических и других параметров.
Принципы действия станций по каналам измерений массовой концентрации (объемной доли) газообразных примесей соответствуют принципам действия газоанализаторов и хроматографов утвержденных типов, входящих в их состав и приведенных в таблице 1.
Таблица 1 - Перечень и принцип действия СИ, входящих в состав станций, по каналам измерений содержания газообразных примесей в воздухе
| Определяемый компонент | Наименование СИ1) | Принцип действия | Регистрационный номер |
| Оз | Газоанализатор AQMS модель AQMS 300 | Оптико-абсорбционный (в УФ области спектра) | 62515-15 |
| CO | Газоанализатор AQMS модель AQMS 400 | Оптико-абсорбционный (в ИК области спектра) | 62515-15 |
| SO2 | Газоанализатор AQMS модель AQMS 500 | Флуоресцентный | 62515-15 |
| SO2, H2S | Газоанализатор AQMS модель AQMS 500 исполнение AQMS 550 | Флуоресцентный с внешним конвертером | 62515-15 |
| H2S | Газоанализатор AQMS модель AQMS 500 исполнение AQMS 550 | Флуоресцентный с внешним конвертером | 62515-15 |
| NO, NO2, NOx2) | Газоанализатор AQMS модель AQMS 600 | Хемилю минесцентный | 62515-15 |
| NO, NO2, NOx2) NH3 | Газоанализатор AQMS модель AQMS 600 исполнение AQMS 650 | Хемилюминесцентный с внешним конвертером | 62515-15 |
| 1СН/1ХСН/СН i3' | Хроматограф газовый Syntech Spectras GC 955 модель 300 | Газовая хроматография с пламенно-ионизационным (ПИД) детектированием5) | 41012-09 |
| Определяемый компонент | Наименование СИ1) | Принцип действия | Регистрационный номер |
| Углеводороды (ароматические, предельные С1-С5 и Сб-С10, сераорганиче-ские, хлорорганиче-ские, непредельные С2-С12, спирты, альдегиды, кетоны, олефины)4) | Хроматограф газовый Syntech Spectras GC 955 модель 300, 600, 800 | Г азовая хроматография с пламенно-ионизационным (ПИД) и/или фотоиониза-ционным (ФИД) детектированием5) | 41012-09 |
| СН2О (формальдегид) | Газоанализатор Gasera ONE Formaldehyde | Оптический на базе фото-акустической технологии с использованием настраиваемых источников лазерного излучения | 80026-20 |
| HF (гидрофторид) | Газоанализатор Gasera ONE HF | Оптический на базе фото-акустической технологии с использованием настраиваемых источников лазерного излучения | 83287-21 |
| HCl (гидрохлорид) | Газоанализатор Gasera ONE НС1 | Оптический на базе фото-акустической технологии с использованием настраиваемых источников лазерного излучения | 87055-22 |
| ^Комплектуется газоанализаторами и хроматографами по выбору Заказчика. 2)NOx определяется в пересчете на NO2 или NO. 3)ЕСН/£№СН/СН4 - сумма углеводородов в пересчете на метан/сумма углеводородов за вычетом метана. 4)Перечень определяемых компонентов - в соответствии с применяемой методикой измерений, аттестованной в соответствии с ГОСТ 8.563-2009. 5)Принцип измерений определяется типом применяемой хроматографической колонки (принцип разделения) и используемым типом детектора (принцип детектирования). | |||
Результаты измерений выводятся на управляющий компьютер и могут передаваться в цифровом виде по каналам RS-232, RS-485, радио и/или GSM-модему (в зависимости от требований заказчика) в пункт сбора данных (центр мониторинга).
Станции представляют собой автоматические газоаналитические комплексы, не требующие в процессе эксплуатации постоянного присутствия обслуживающего персонала, смонтированные в утепленном павильоне с автономной системой жизнеобеспечения с обогревателем (обогревателями) и кондиционером, системой пробоотбора, метеокомплексом и системой сбора, обработки и вывода данных, источниками бесперебойного питания.
По заказу станции контроля могут комплектоваться дополнительными средствами измерений (станции автоматические метеорологические и/или другие средства измерений -анализаторы пыли и др.) утвержденных типов, приведенных в таблице 2. Описание, принцип действия и метрологические характеристики указанных СИ приведены в соответствующих описаниях типа (номер в Федеральном информационном фонде по обеспечению единства измерений приведен в графе «Регистрационный номер»).
Павильон станции представляет собой специализированный контейнер, который устанавливается на специально подготовленной площадке, имеющей подвод электропитания, линии связи (телефонной, физической, ЛВС или оптоволоконной) и контур заземления.
Контейнер оборудован средствами пожарной и охранной сигнализации, может быть металлическим или выполненным из сэндвич-панелей (по заказу), с утепленными стенами и потолком. Внешний вид павильона определяется требованиями заказчика.
На крыше павильона располагается система отбора и обогрева пробы - воздухозаборное устройство (пробоотборный зонд), который выступает над крышей на 0,5-0,8 м в виде трубы и закрыт колпаком для защиты от атмосферных осадков. Приемной частью служит обогреваемый коллектор со штуцерами, каждый из штуцеров соединен магистралями из фторопластовых трубок со штуцером «Проба» соответствующего газоанализатора, входящего в состав измерительного комплекса. Для контроля температуры воздуха в газовых магистралях используются устройства подогрева пробоотборного зонда.
Отбор проб и подача анализируемого атмосферного воздуха на газоаналитический комплекс осуществляются при помощи пробоотборного зонда, который обеспечивает возможность одновременного отбора проб по независимым каналам с максимальным объемным расходом воздуха в канале до 20 дм3/мин.
Выход газовых линий газоанализаторов и хроматографов соединен резиновыми трубками через штуцер с отверстием в нижней части одной из стен станции, откуда отработанная газовая проба и газовые смеси отводят за пределы павильона.
Отбор пробы на анализатор пыли осуществляется при помощи отдельной системы про-боотбора, входящей в комплектацию этих изделий.
Станции могут использоваться как автономно, так и в составе системы экологического мониторинга окружающей среды, в том числе в составе автоматизированных систем мониторинга загрязнений атмосферного воздуха (АСКЗА, АСМА и т.п.).
Средства измерений, осуществляющие измерения загрязнений атмосферы расположены в приборной стойке, представляющей собой каркас со стационарными или выдвижными полками.
Система сбора, обработки, визуализации и вывода данных содержит: персональный управляющий компьютер (ПК) с клавиатурой и мышью, монитор, программное обеспечение (ПО) «Пост контроля загазованности и выбросов» («ПКЗВ»). Данные с газоанализаторов, хроматографов, анализаторов пыли, метеокомплекса передаются на вход ПК. Полученные значения массовой концентрации компонентов приводятся в автоматическом режиме к условиям 0°С и 101,3 кПа (760 мм рт.ст.) в соответствии с требованиями РД 52.04.186-89.
Средства метрологического обеспечения включают поверочные газовые смеси в баллонах под давлением - ГСО ПГС, источники микропотоков (ИМ) и генератор газовых смесей (ГГС), предназначенные для корректировки показаний и поверки газоанализаторов, входящих в состав комплекса.
Система жизнеобеспечения (СЖО) располагается внутри павильона и обеспечивает:
- распределение электроэнергии между электроприемниками;
- поддержание температуры воздуха внутри павильона в заданном диапазоне.
В штатном режиме осуществляется измерение температуры внутри павильона и в зависимости от ее величины включается обогреватель или кондиционер.
Электропитание станции осуществляется переменным током напряжением 240 или 400 В с частотой 50 Гц. При резком падении или выключении напряжения внешнего электропитания источник бесперебойного питания (ИБП) обеспечивает модуль электроэнергией.
Предусмотрено нанесение заводского номера методом термогравировки в цифровом формате на специальную табличку (шильд), расположенную на стене павильона с внутренней стороны, рядом с входной дверью (рисунок 3).
Таблица 2 - Перечень дополнительных средств измерений.
| Наименование | Регистрационный номер |
| Анализаторы пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E | 72231-18 |
| Анализаторы пыли Air XD | 78067-20 |
| Анализаторы пыли TEOM серии 1405 | 54497-13 |
| Станции автоматические метеорологические Vantage Pro2 | 40331-14 |
| Метеостанции автоматические WXT530 | 65362-16 |
| Станции погодные автоматические WS-UMB | 60696-15 |
| Метеостанции автоматические IMETEOLABS PWS | 63630-16 |
| Датчики комплексные параметров атмосферы «IWS» | 64131-16 |
| Метеостанции Метео Орекс МПВ 702 | 90940-23 |
| Метеостанции комплексные Инфометеос-МК | 89739-23 |
| Термогигрометры ИВА-6 | 46434-11 |
| Приборы комбинированные Testo 608-Н1, Testo 608-Н2, Testo 610, Testo 622, Testo 623 | 53505-13 |
Общий вид средства измерений представлен на рисунках 1 - 2, место нанесения заводского номера (шильда) - на рисунке 3. Пломбирование и нанесение знака поверки на СИ не предусмотрено.

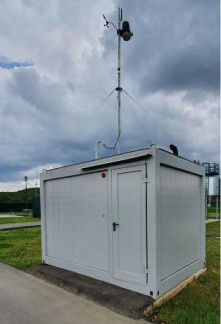

Рисунок 1 - Общий вид станций контроля загрязнения атмосферного воздуха автоматических IMC-Eco (примеры)
Рисунок 2 - Вид станции изнутри (стойка с приборами)
ООО «Группа Ай-Эм-Си» imc +7 (495) 374-04-01 (многоканальный) ““““ salesljjiimc-systems.ru, www.imc-svstems.ru
Наименование изделия: Станция контроля загрязнения атмосферного воздуха автоматическая 1МС-Есо Заводской номер: 2022-01
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид шильда (места нанесения заводского номера и знака утверждения типа)
Программное обеспечение «Пост контроля загазованности и выбросов» (ПО «ПКЗВ») предназначено для регистрации измерительных данных атмосферного воздуха и сопутствующих метеорологических параметров, полученных в результате автоматических измерений и/или ручного ввода, централизованного накопления, хранения и представления измерительной информации, предоставления доступа к данным измерений и формирования входных документов, передачи зарегистрированных результатов в центр мониторинга и приема из центра мониторинга команд управления. Программное обеспечение соответствует требованиям ГОСТ Р 8.6542015, ГОСТ Р 8.883-2015.
Защита ПО «ПКЗВ» от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
ПО не влияет на метрологические характеристики средства измерений.
Таблица 3 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Пост контроля загазованности и выбросов» (ПО «ПКЗВ») |
| Номер версии (идентификационный номер) ПО | не ниже v 2.5 |
| Цифровой идентификатор ПО1) (для файла pel.jar) | 78abcf47bcc 10a45dc44d 12f4131092d |
| Алгоритм вычисления идентификатора ПО | MD5 |
| 1) Только для версии 2.5 | |
Метрологические и технические характеристики приведены в таблицах 4 - 6.
Таблица 4 - Метрологические характеристики газоанализаторов по каналам измерений содержания газообразных компонентов
| Компонент, наименование СИ | Наименование характеристики | Значение |
| О3, газоанализаторы AQMS 300 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,03 включ. (от 0 до 0,015 включ.) св. 0,03 до 2,0 (св. 0,015 до 1,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,03 мг/м3 включ. (от 0 до 0,015 млн-1 включ.) - относительной в поддиапазоне св. 0,03 до 2,0 мг/м3 (св. 0,015 до 1,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| СО, газоанализаторы AQMS 400 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 2,5 включ. (от 0 до 2,0 включ.) св. 2,5 до 60 (св. 2,0 до 50) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 2,5 мг/м3 включ. (от 0 до 2,0 млн-1 включ.) - относительной в поддиапазоне св. 2,5 до 60 мг/м3 (св. 2,0 до 50 млн-1) | ±25 ±25 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млн-1 (ppm) | 0,01 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10 С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| SO2, газоанализаторы AQMS 500 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,05 включ (от 0 до 0,020 включ.) св. 0,05 до 10 (св. 0,020 до 4,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,05 мг/м3 включ. (от 0 до 0,020 млн-1 включ.) - относительной в поддиапазоне св. 0,05 до 10 мг/м3 (св. 0,020 до 4,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| SO2, газоанализаторы AQMS 500 исполнение AQMS 550 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,06 включ. (от 0 до 0,020 включ.) св. 0,06 до 5,72 (св. 0,020 до 2,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,06 мг/м3 включ. (от 0 до 0,020 млн-1 включ.) - относительной в поддиапазоне св. 0,06 до 5,72 мг/м3 (св. 0,020 до 2,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| H2S, газоанализаторы AQMS 500 исполнение AQMS 550 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,008 включ. (от 0 до 0,005 включ.) св. 0,008 до 3,04 (св. 0,005 до 2,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,008 мг/м3 включ. (от 0 до 0,005 млн-1 включ.) - относительной в поддиапазоне св. 0,008 до 3,04 мг/м3 (св. 0,005 до 2,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| NO, газоанализаторы AQMS 600 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,07 включ. (от 0 до 0,05 включ.) св. 0,07 до 3,0 (св. 0,05 до 2,0). |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,07 мг/м3 включ. (от 0 до 0,05 млн-1 включ.) - относительной в поддиапазоне св. 0,07 до 3,0 мг/м3 (св. 0,05 до 2,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10 С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| NO2, газоанализаторы AQMS 600 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,10 включ. (от 0 до 0,05 включ.) св. 0,10 до 4,0 (св. 0,05 до 2,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,10 мг/м3 включ. (от 0 до 0,05 млн-1 включ.) - относительной в поддиапазоне св. 0,10 до 4,0 мг/м3 (св. 0,05 до 2,0 млн-1) | ±25 ±25 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| NO, газоанализаторы AQMS 600 исполнение AQMS 650 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,07 включ. (от 0 до 0,05 включ.) св. 0,07 до 2,5 (св. 0,05 до 2,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,07 мг/м3 включ. (от 0 до 0,05 млн-1 включ.) - относительной в поддиапазоне св. 0,07 до 2,5 мг/м3 (св. 0,05 до 2,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| NO2, газоанализаторы AQMS 600 исполнение AQMS 650 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,10 включ. (от 0 до 0,05) включ. св. 0,10 до 4,1 (св. 0,05 до 2,0). |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,10 мг/м3 включ. (от 0 до 0,05 млн-1 включ.) - относительной в поддиапазоне св. 0,10 до 4,1 мг/м3 (св. 0,05 до 2,0 млн-1) | ±15 ±15 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| Пределы допускаемой вариации, в долях от предела допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| NH3, газоанализаторы AQMS 600 исполнение AQMS 650 | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,04 включ. (от 0 до 0,05 включ.) св. 0,04 до 1,54 (св. 0,05 до 2,0) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,04 мг/м3 включ. (от 0 до 0,05 млн-1 включ.) - относительной в поддиапазоне св. 0,04 до 1,54 мг/м3 (св. 0,05 до 2,0 млн-1) | ±15 ±15 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Номинальная цена единицы наименьшего разряда, млрд-1 (ppb) | 0,1 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 1,5 | |
| Газоанализаторы AQMS (для всех определяемых компонентов) | Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 95 от 84 до 106,7 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| СН2О, газоанализаторы Gasera ONE Formaldehyde | Диапазоны измерений объемной доли, млн-1 (массовой концентрации1), мг/м3) | от 0 до 0,037 включ. (от 0 до 0,05 включ.) св. 0,037 до 3,0 (св. 0,05 до 3,75) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,037 млн-1 включ. (от 0 до 0,05 мг/м3 включ.) - относительной в поддиапазоне св. 0,037 до 3,0 млн-1 (св. 0,05 до 3,75 мг/м3) | ±20 ±20 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +20°С в пределах рабочих условий эксплуатации на каждые 10°С, в долях от пределов допускаемой основной погрешности | 0,18 | |
| Пределы допускаемой дополнительной погрешности от влияния содержания неизмеряемых компонентов и от взаимного влияния друг на друга определяемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С - содержание неизмеряемых компонентов, в долях от ПДК, не более | от +15 до +25 0,5 | |
| HF, газоанализаторы Gasera ONE HF | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,020 включ. (от 0 до 0,025 включ.) св. 0,020 до 0,20 (св. 0,025 до 0,25) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,020 мг/м3 включ. (от 0 до 0,025 млн-1 включ.) - относительной в поддиапазоне св. 0,020 до 0,20 мг/м3 (св. 0,025 до 0,25 млн-1) | ±20 ±20 | |
| Пределы допускаемой погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК в атмосферном воздухе: - приведенной2) в поддиапазоне от 0 до 0,025 млн-1 включ. - относительной в поддиапазоне св. 0,025 до 0,25 млн-1 | ±25 ±25 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | 0,4 | |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 | |
| HF, газоанализаторы Gasera ONE HCl | Диапазоны измерений массовой концентрации1), мг/м3 (объемной доли, млн-1) | от 0 до 0,20 включ. (от 0 до 0,12 включ.) св. 0,20 до 2,0 (св. 0,12 до 1,23) |
| Пределы допускаемой основной погрешности, %: - приведенной2) в поддиапазоне от 0 до 0,20 мг/м3 включ. (от 0 до 0,12 млн-1 включ.) - относительной в поддиапазоне св. 0,20 до 2,0 мг/м3 (св. 0,12 до 1,23 млн-1) | ±20 ±20 | |
| Пределы допускаемой относительной погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК в атмосферном воздухе в диапазоне измерений массовой концентрации св. 0,20 до 2,0 мг/м3 (объемной доли св. 0,12 до 1,23 млн-1 ) | ±25 | |
| Предел допускаемой вариации, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,5 | |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | 0,4 | |
| Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности | 0,2 |
| Компонент, наименование СИ | Наименование характеристики | Значение |
| Пределы дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности | 0,2 | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление | от +15 до +25 от 10 до 80 от 98 до 104,6 кПа | |
| 1) Пересчет единиц объемной доли в единицы массовой концентрации для условий 0°С и 101,3 кПа 2) Нормирующее значение - верхний предел диапазона (поддиапазона) измерений, в котором нормирована приведенная погрешность | ||
Таблица 5 - Метрологические характеристики хроматографов по каналам измерений содержания углеводородов
| Наименование СИ (определяемые компоненты) | Наименование характеристики | Значение |
| Хроматограф газовый Syntech Spectras GC 955 модель. 300, 600 или 800 (ЕСН/^СН/СНд, углеводороды (ароматические, пре дельные С1-С5 и Сб-С10, сераорганиче- ские, хлорорганиче-ские, непредельные С2-С12, спирты, альдегиды, кетоны, олефины)1) | Уровень флуктуационных шумов нулевого сигнала, УЕ: с детектором ПИД с детектором ФИД | 400 200 |
| Предел детектирования, г/с, не менее: с детектором ПИД (по пропану) с детектором ФИД (модели 300 и 800 - по этилену, модель 600 - по бензолу) | 340-12 1-10-11 | |
| Относительное среднее квадратическое отклонение выходного сигнала (площади и времени удерживания пиков), %, не более | 3 | |
| Относительное изменение выходного сигнала (площади и времени удерживания пиков) за 8 часов непрерывной работы, %, не более | 6 | |
| 1) Измерения содержания определяемых компонентов проводят по утвержденным методикам измерений, аттестованным в соответствии с Приказом Минпромторга России N 4091 от 15.12.2015 г., ГОСТ 8.563-2009. Перечень определяемых компонентов и метрологические характеристики измерений приведены в документах на указанные методики. | ||
Метрологические и технические характеристики дополнительных средств измерений приведены в их описаниях типа (таблица 2).
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 240±20 или |
| - частота переменного тока | 400±20 50±1 |
| Потребляемая мощность, Вт, не более | 10000 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - длина - ширина - высота (без мачты) | 4600 2500 2600 |
| Масса, кг, не более | 2000 |
| Рабочие условия эксплуатации: - температура окружающего воздуха1), °С - относительная влажность окружающего воздуха при температуре +25°С, % - атмосферное давление, кПа - скорость ветра (включая воздействие дождя и снега), м/с, не более | от -50 до +50 от 30 до 100 от 84,0 до 106,7 20 |
| Условия эксплуатации внутри станции: - температура 2), °С - относительная влажность окружающего воздуха (без конденсации влаги), %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Параметры анализируемого воздуха на входе пробоотборного зонда: - температура, °С - относительная влажность воздуха (без конденсации влаги), %, не более - атмосферное давление, кПа | от -50 до +60 95 от 84,0 до 106,7 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 12000 |
| 1) При эксплуатации станции без отключения питания. При включении оборудования температура внутри станции должна быть от +5 °С до +40 °С. 2) Температура внутри помещения во время работы контролируется и поддерживается оператором с помощью кондиционера и обогревателей. Температура внутри помещения при хранении от -15 °С до +5 °С | |
наносится на табличку, установленную внутри помещения станции, методом термогравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность
| Наименование | Обозначение | Количество |
| Павильон | - | 1 шт. |
| 1. Средства измерений | ||
| Газоанализатор AQMS модель AQMS 300 | _ | по заказу |
| Газоанализатор AQMS модель AQMS 400 | _ | по заказу |
| Газоанализатор AQMS модель AQMS 500 | _ | по заказу |
| Газоанализатор AQMS модель AQMS 500 исп. 550 | _ | по заказу |
| Газоанализатор AQMS модель AQMS 600 | _ | по заказу |
| Газоанализатор AQMS модель AQMS 600 исп. 650 | _ | по заказу |
| Хроматограф газовый Syntech Spectras GC 955 модель 300, 600 или 800 | _ | по заказу |
| Газоанализатор Gasera ONE Formaldehyde | _ | по заказу |
| Газоанализатор Gasera ONE HF | _ | по заказу |
| Газоанализатор Gasera ONE НС1 | _ | по заказу |
| 2. Дополнительные средства измерений | ||
| Анализатор пыли TEOM серии 1405 | _ | по заказу |
| Наименование | Обозначение | Количество |
| Анализатор пыли EDM 180+ A, EDM 180+ B, EDM 180+ C, EDM 180+ CE, EDM 180+ D, EDM 180+ E, EDM 107 GF, EDM 11-E | _ | по заказу |
| Анализатор пыли Air XD | _ | по заказу |
| Наименование | Обозначение | Количество |
| Станция автоматическая метеорологическая Vantage Pro2 | _ | по заказу |
| Метеостанция автоматическая WXT530 | _ | по заказу |
| Станция погодная автоматическая WS-UMB | _ | по заказу |
| Метеостанция автоматическая IMETEOLABS PWS | _ | по заказу |
| Датчик комплексный параметров атмосферы «IWS» | _ | по заказу |
| Метеостанция Метео Орекс МПВ 702 | _ | по заказу |
| Метеостанция комплексная Инфометеос-МК | _ | по заказу |
| Термогигрометр ИВА-6 | _ | по заказу |
| Прибор комбинированный Testo 608-Н1, Testo 608- Н2, Testo 610, Testo 622 или Testo 623 | _ | по заказу |
| 3. Пробоотборные устройства | _ | по заказу |
| 4. Средства метрологического обеспечения1) | _ | по заказу |
| 5. Система сбора, обработки и вывода данных | _ | 1 компл. |
| 6. Система жизнеобеспечения: | ||
| Принудительная общеобменная вентиляция | _ | 1 компл. |
| Кондиционер | _ | 1 компл. |
| Электрообогреватель | _ | 1 компл. |
| Пожарная сигнализация | _ | 1 компл. |
| Система пожаротушения (по требованию) | _ | 1 компл. |
| Охранная сигнализация (по требованию) | _ | 1 компл. |
| 7. Документация: | ||
| Паспорт и руководство по эксплуатации | 1МС.ЗОООО1.РЭ.ПС | 1 экз. |
| Методика поверки | _ | 1 экз. |
| 1)Комплект средств метрологического обеспечения ( газовых смесей, и др.) формируется по заявке потреби | гСО состава газовых смесей, генераторы теля. | |
ФР.1.31.2016.22702. Методика измерений массовых концентраций органических соединений в атмосферном воздухе методом газовой хроматографии. С.16.001.МИ. Свидетельство № 008/01.00124-2012/2015 от 25.05.2015.
ФР.1.31.2019.35112. Методика измерений массовых концентраций метана, этана, пропана, бутана, пентана, суммы предельных углеводородов С1-С5 и суммы предельных углеводородов С6-С10 в атмосферном воздухе и воздухе рабочей зоны методом газовой хроматографии. Свидетельство № 205-14/RA.RU.311787/2019 от 16.07.2019.
ФР.1.31.2019.35113. Методика измерений массовой концентрации органических соединений в атмосферном воздухе методом газовой хроматографии. Свидетельство № 205-30/RA.RU.311787/2018 от 18.12.2018.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 28.99.99-001-66867887-2022 Станции контроля загрязнения атмосферного воздуха автоматические IMC-Eco. Технические условия.
