| Номер в госреестре | 91725-24 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | Акционерное общество "Новокуйбышевская нефтехимическая компания" (АО "ННК"), Самарская область, г. Новокуйбышевск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении их нефтью нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар стальной горизонтальный цилиндрический РГС-50 представляет собой горизонтально установленный стальной односекционный сосуд цилиндрической формы для надземной установки, заводской номер 17-2, установленный по адресу: АО «ННК», Самарская область, г. Новокуйбышевск, Юго-западная часть промышленной зоны. Территория 17 цеха, отделения 1701.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся типографским способом в паспорт резервуара и методом аэрографии на резервуар. Общий вид резервуара с указанием места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

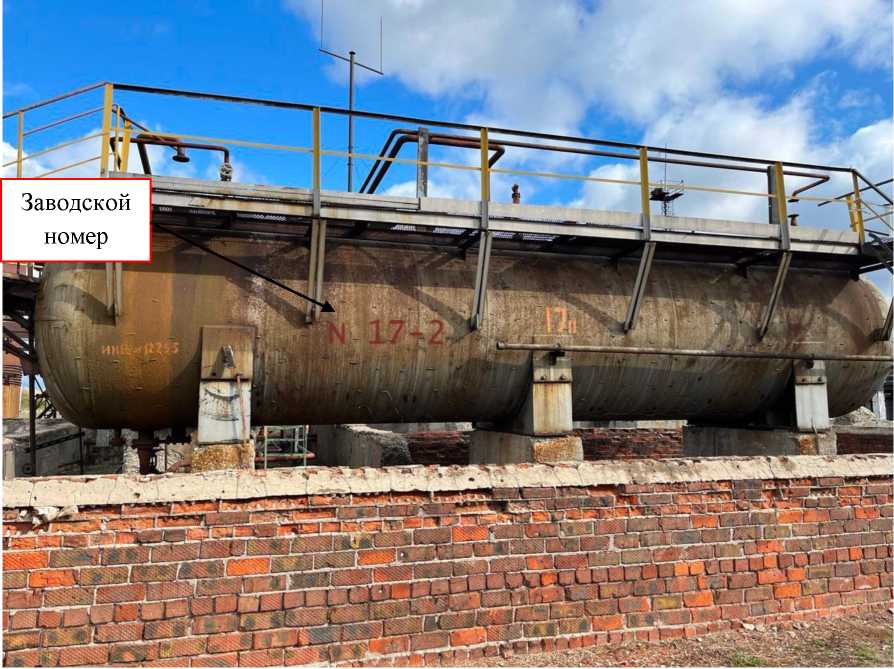

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-50, заводской номер 17-2 с указанием места нанесения заводского номера
Пломбирование резервуара не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -47 до +35 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 2 паспорта на резервуар.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
