| Номер в госреестре | 91728-24 |
| Наименование СИ | Системы лазерные координатно-измерительные сканирующие |
| Обозначение типа СИ | AM.TECH GLS10 |
| Изготовитель | Общество с ограниченной ответственностью "Научно- производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерные координатно-измерительные сканирующие AM.TECH GLS10 (далее - сканеры) предназначены для измерений геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Принцип действия сканеров заключается в определении пространственного положения точек на окружающих объектах и дальнейшем построении трёхмерной модели сканируемых объектов в виде массива точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.
Конструктивно сканеры состоят из блока формирования световых импульсов полупроводникового лазера, блока регистрации световых импульсов лазера, отраженных от объектов сканирования и системы, отклоняющей лазерный луч на заданный угол. Импульс лазерного излучения, попадая на объект, частично отражается в сторону сканера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке фотодиода где преобразуется в электрический импульс.
При измерении расстояния используется технология сдвига фазы, то есть луч лазера модулирован незатухающими волнами различной длины. Расстояние от сканера до объекта определяется посредством измерения сдвига фаз волн инфракрасного света. Все полученные данные вычисляются встроенным в сканер микрокомпьютером и сохраняются на съёмной карте памяти. Результатом измерений является массив точек с трёхмерными координатами.
Для визуализации массива точек, сканер оснащён панорамной фотокамерой.
Управление сканером осуществляется с помощью мобильного устройства (телефон / планшет), подключение производиться по радиоканалу сети Wi-Fi.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится под QR-кодом на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование не производится. В процессе эксплуатации, средства измерений не предусматривают внешних механических регулировок.
Общий вид сканеров и место расположения маркировочной наклейки с указанием заводского номера средства измерений приведены на рисунке 1.
«.tecmgisw
маркировочной наклейки с заводским
номером средства измерений
Место нанесения
Д AW. Г8<~Н~
Name: AM.TECH GLS1O
Rawer: DC iev-3W F€ C€ RoHS В Made in Russia
am .tech
а) б)

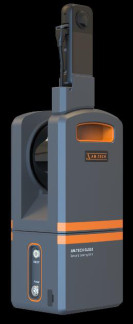

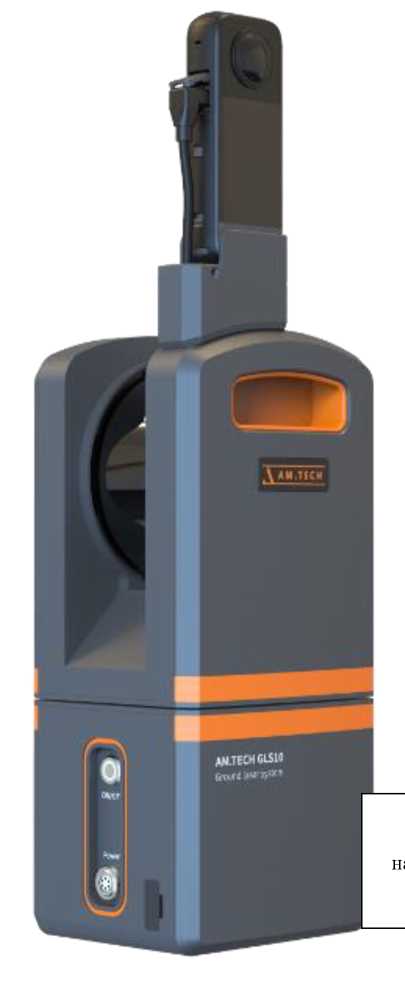

Рисунок 1 - Системы лазерные координатно-измерительные сканирующие AM.TECH GLS10: а) Общий вид; б) место расположения маркировочной наклейки
Средство измерений работают под управлением программного обеспечения (далее -ПО) «Easy Point Access» устанавливаемого на мобильное устройство, предназначенного для дистанционного управления сканером, обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и передачи данных.
ПО «EPiCloud Center Splicer» устанавливается на персональный компьютер, предназначенно для первичной обработки результатов измерений, создания и объединения связей между станциями сканирования, уравнивания результатов измерений, сохранения и экспорта данных для дальнейшей обработки.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение | |
| Идентификационное наименование ПО | EPiCloud Center Splicer | Easy Point Access |
| Номер версии (идентификационный номер ПО) | не ниже 2023.7.27 | не ниже 2023.9.4 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояний*, м | от 0,5 до 30,0 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм: | ±8 |
| *при отражающей способности объекта не менее 20% | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Угол сканирования: - горизонтальный - вертикальный | 360° 268° |
| Условия эксплуатации: - температура окружающей среды, °С | -10 до +40 |
| Габаритные размеры (ДхШхВ), мм, не более | 125x113x275 |
| Вес, кг | 3,2 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Система лазерная координатно-измерительная сканирующая | AM.TECH GLS10 | 1 шт. |
| Панорамная камера | - | 1 шт. |
| Штатив | - | 1 шт. |
| Аккумулятор | - | 2 шт. |
| Адаптер питания | - | 1 шт. |
| Кабель питания сканера | - | 1 шт. |
| Кабель питания для зарядного устройства | - | 1 шт. |
| USB накопитель с ПО | - | 1 шт. |
| Электронный ключ защиты ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Упаковочный лист | - | 1 экз. |
| Гарантийный талон | - | 1 экз. |
| Кейс для транспортировки | - | 1 шт. |
приведены в разделе 5 «Сбор данных» документа «Системы лазерные координатноизмерительные сканирующие AM.TECH GLS10. Руководство по эксплуатации».
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2831;
ТУ 26.20.16.155-2-03459526-2023 Системы лазерные координатно-измерительные сканирующие AM.TECH. Технические условия.
