| Номер в госреестре | 91729-24 |
| Наименование СИ | Микроскопы видеоизмерительные портальные |
| Обозначение типа СИ | UNIMETRO |
| Изготовитель | Dongguan UNIMETRO Precision Machinery Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскопы видеоизмерительные портальные UNIMETRO (далее - приборы) предназначены для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
Основными элементами конструкции приборов являются металлическое основание с гранитной плитой, на которую установлены неподвижный предметный стол с нижним осветителем, подвижный вертикальный портал с оптической системой, включающей в себя измерительный блок и верхний осветитель.
Принцип действия приборов основан на считывании с электронных измерительных шкал осей X, Y значений перемещений портала, и с измерительной шкалы оси Z значений перемещений видеоизмерительного блока. Видеоизмерительный блок оснащён цветной камерой высокого разрешения с системой автоматической фокусировки и системой, программируемой кольцевой светодиодной подсветки. По заказу потребителя приборы могут быть оснащены фиксированной контактной измерительной головкой PH6 с контактным датчиком ТР20 или датчиком MCP. Перемещение по осям осуществляется на механических подшипниках. Приборы работают под управлением входящего в комплект персонального компьютера. Измерения проводятся в ручном или автоматическом режимах. Ручной режим управления осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму (ЧПУ). Основание приборов имеет антивибрационные регулируемые опоры для установки по уровню.
К данному описанию типа относятся микроскопы видеоизмерительные портальные UNIMETRO изготавливаемые в сериях HE, HE PLUS и GH в следующих модификациях:
- серия HE включает модификации: HE542, HE652, HE653, HE654, HE762, HE763, HE764, HE862, HE863, HE864, HE10802, HE10803, HE10804, HE12102, HE12103, HE12104, HE15122, HE15123, HE15124, НЕ18122, НЕ18123, НЕ18124, HE20152, HE20153, HE20154, HE25202, HE25203, HE25204, HE30252, HE30253, HE30254.
- серия HE PLUS включает модификации: HE652 PLUS, HE653 PLUS, HE654 PLUS, HE762 PLUS, HE763 PLUS, HE764 PLUS, HE862 PLUS, HE863 PLUS, HE864 PLUS, HE10802 PLUS, HE10803 PLUS, HE10804 PLUS, HE12102 PLUS, HE12103 PLUS, HE12104 PLUS, HE15122 PLUS, HE15123 PLUS, HE15124 PLUS, HE18122 PLUS, HE18123 PLUS, HE18124 PLUS, HE20152 PLUS, HE20153 PLUS, HE20154 PLUS, HE25202 PLUS, HE25203 PLUS, HE25204 PLUS, HE30252 PLUS, HE30253 PLUS, HE30254 PLUS,
- серия GH включает модификации^Н542, GH652, GH762, GH862, GH10802, GH12102, GH15122, GH20152.
которые различаются между собой диапазонами измерений, метрологическими характеристиками, а также массогабаритными размерами. Приборы серии GH могут быть оснащены дополнительным телецентрическим оптическим датчиком широкого разрешения для выполнения измерений в плоскости осей Х, У.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную пластину, расположенную на задней поверхности основания.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
Vision Measurement Machine Model:HE764
Serial No.:H7230040423
Datr.20230423
ProducerDongguan UNIMETRO
Precision Machinery Co.Ltd.

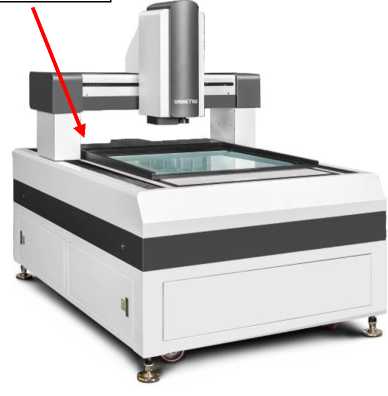

Место нанесения маркировочной таблички с заводским номером средства измерений
Made in China
a) б) GH

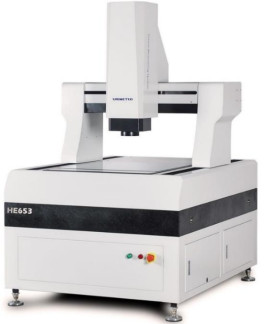

Рисунок 1 - Общий вид микроскопов видеоизмерительных портальных UNIMETRO серий: а) НЕ, НЕ PLUS; б) GH
Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) Ins-С, RationalVue, FlashPro устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов приборов, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | З | Значение | |
| Идентификационное наименование ПО | Ins-C | RationalVue | FlashPro |
| Номер версии (идентификационный номер) ПО | не ниже V1020230711 | не ниже 2022.1 | не ниже V1.9.43 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики микроскопов видеоизмерительных портальных UNIMETRO серии HE
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | |||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X,Y | контактного датчика по оси X, Y, Z | |||
| HE542 | от 0 до 400 | от 0 до 500 | от 0 до 200 | от 0° до 360° | ±(2,5+L/200) | ±(3,0+L/150) | ±(3,0+L/200) | ±(3,0+L/200) | ±14" |
| HE652 | от 0 до 500 | от 0 до 600 | от 0 до 200 | ||||||
| HE653 | от 0 до 300 | ||||||||
| HE654 | от 0 до 400 | ||||||||
| HE762 | от 0 до 600 | от 0 до 700 | от 0 до 200 | ||||||
| HE763 | от 0 до 300 | ||||||||
| HE764 | от 0 до 400 | ||||||||
| HE862 | от 0 до 800 | от 0 до 200 | |||||||
| HE863 | от 0 до 300 | ||||||||
| HE864 | от 0 до 400 | ||||||||
| HE10802 | от 0 до 800 | от 0 до 1000 | от 0 до 200 | ±(3,0+L/200) | ±(3,5+L/200) | ||||
| HE10803 | от 0 до 300 | ||||||||
| HE10804 | от 0 до 400 | ||||||||
| HE12102 | от 0 до 1000 | от 0 до 1200 | от 0 до 200 | ||||||
| HE12103 | от 0 до 300 | ||||||||
| HE12104 | от 0 до 400 | ||||||||
| HE15122 | от 0 до 1200 | от 0 до 1500 | от 0 до 200 | ±(3,5+L/150) | ±(4,0+L/150) | ||||
| HE15123 | от 0 до 300 | ||||||||
| HE15124 | от 0 до 400 | ||||||||
| НЕ18122 | от 0 до 1200 | от 0 до 1800 | от 0 до 200 | ±(4,3+L/150) | ±(4,9+L/200) | ||||
| НЕ18123 | от 0 до 300 | ||||||||
| НЕ18124 | от 0 до 400 | ||||||||
| HE20152 | от 0 до 1500 | от 0 до 2000 | от 0 до 200 | от 0° до 360° | ±(5,0+L/150) | ±(3,0+L/150) | ±(5,5+L/200) | ±(3,0+L/200) | ±14" |
| HE20153 | от 0 до 300 | ||||||||
| HE20154 | от 0 до 400 | ||||||||
| HE25202 | от 0 до 2000 | 2500 | от 0 до 200 | ||||||
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой | |||||
| HE25203 | от 0 до 300 | ||||||||
| HE25204 | от 0 до 400 | ||||||||
| HE30252 | от 0 до 2500 | от 0 до 3000 | от 0 до 200 | ||||||
| HE30253 | от 0 до 300 | ||||||||
| HE30254 | от 0 до 400 | ||||||||
L - измеряемая длина в мм
Таблица 3 - Метрологические характеристики микроскопов видеоизмерительных портальных UNIMETRO серии HE PLUS
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоских углов | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоских углов | |||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | контактного датчика по оси X, Y, Z | |||
| HE542 PLUS | от 0 до 400 | от 0 до 500 | от 0 до 200 | от 0° до 360° | ±(1,8+L/200) | ±(2,9+L/150) | ±(2,4+L/200) | ±(2,5+L/200) | ±14" |
| HE652 PLUS | от 0 до 500 | от 0 до 600 | от 0 до 200 | ±(2,0+L/200) | |||||
| HE653 PLUS | от 0 до 300 | ||||||||
| HE654 PLUS | от 0 до 400 | ||||||||
| HE762 PLUS | от 0 до 600 | от 0 до 700 | от 0 до 200 | ||||||
| HE763 PLUS | от 0 до 300 | ||||||||
| HE764 PLUS | от 0 до 400 | ||||||||
| HE862 PLUS | от 0 до 600 | от 0 до 800 | от 0 до 200 | ||||||
| HE863 PLUS | от 0 до 300 | ||||||||
| HE864 PLUS | от 0 до 400 | ||||||||
| HE10802 PLUS | от 0 до 800 | от 0 до 1000 | от 0 до 200 | от 0° до 360° | ±(2,5+L/200) | ±(2,9+L/150) | ±(2,9+L/200) | ±(2,5+L/200) | ±14" |
| HE10803 PLUS | от 0 до 300 | ||||||||
| HE10804 PLUS | от 0 до 400 | ||||||||
| HE12102 PLUS | от 0 до 1000 | от 0 до 1200 | от 0 до 200 | ||||||
| HE12103 PLUS | от 0 до 300 | ||||||||
| HE12104 PLUS | от 0 до 400 | ||||||||
| HE15122 PLUS | от 0 до 1200 | от 0 до 1500 | от 0 до 200 | ±(3,0+L/150) | ±(3,2+L/150) | ||||
| HE15123 PLUS | от 0 до 300 | ||||||||
| HE15124 PLUS | от 0 до 400 | ||||||||
| HE18122 PLUS | от 0 до 1200 | от 0 до 1800 | от 0 до 200 | ±(3,8+L/150) | ±(4,4+L/200) | ||||
| HE18123 PLUS | от 0 до 300 | ||||||||
| HE18124 PLUS | от 0 до 400 | ||||||||
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой | |||||
| HE20152 PLUS | от 0 до 1500 | от 0 до 2000 | от 0 до 200 | ±(4,5+L/150) | ±(4,9+L/200) | ||||
| HE20153 PLUS | от 0 до 300 | ||||||||
| HE20154 PLUS | от 0 до 400 | ||||||||
| HE25202 PLUS | от 0 до 2000 | от 0 до 2500 | от 0 до 200 | ||||||
| HE25203 PLUS | от 0 до 300 | ||||||||
| HE25204 PLUS | от 0 до 400 | ||||||||
| HE30252 PLUS | от 0 до 2500 | от 0 до 3000 | от 0 до 200 | ||||||
| HE30253 PLUS | от 0 до 300 | ||||||||
| HE30254 PLUS | от 0 до 400 | ||||||||
| L - измеряемая длина в мм | |||||||||
Таблица 4 - Метрологические характеристики микроскопов видеоизмерительных портальных UNIMETRO серии GH
| Модификация | Диапазон измерений линейных размеров, мм | Диапазон измерений плоского угла | Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм, при использовании: | Пределы допускаемой абсолютной погрешности измерений плоского угла | |||||
| по оси X | по оси Y | по оси Z | оптического датчика по оси X, Y | оптического датчика по оси Z | оптического датчика в плоскости осей X, Y | дополнительного телецентрического оптического датчика широкого разрешения в плоскости осей X, Y | |||
| GH542 | от 0 до 400 | от 0 до 500 | от 0 до 200 | от 0° до 360° | ±(3,0+L/200) | ±(4,0+L/200) | ±(4,0+L/200) | ±(8,0+L/150) | ±14" |
| GH652 | от 0 до 500 | от 0 до 600 | |||||||
| GH762 | от 0 до 600 | от 0 до 700 | |||||||
| GH862 | от 0 до 600 | от 0 до 800 | |||||||
| GH10802 | от 0 до 800 | от 0 до 1000 | |||||||
| GH12102 | от 0 до 1000 | от 0 до 1200 | |||||||
| GH15122 | от 0 до 1200 | от 0 до 1500 | |||||||
| GH20152 | от 0 до 1500 | от 0 до 2000 | |||||||
| L - измеряемая длина в мм | |||||||||
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 200 до 240 50/60 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +22 от 40 до 70 |
| Допустимое изменение температуры, °C не более, в течении: - 1 часа - 24 часов | 1 2 |
Таблица 6 - Массогабаритные размеры
| Модификация | Габаритные размеры, мм длина^ширинахвысота | Масса, кг |
| HE542, HE542 PLUS | 1070x1530x800 | 1000 |
| HE652, HE652 PLUS | 1170x1630x1800 | 1200 |
| HE653, HE653 PLUS | 1170x1630x2000 | 1300 |
| HE654, HE654 PLUS | 1170x1630x2200 | 1400 |
| HE762, HE762 PLUS | 1370x1730x1800 | 1550 |
| HE763, HE763 PLUS | 1370x1730x2000 | 1650 |
| HE764, HE764 PLUS | 1370x1730x2200 | 1750 |
| HE862, HE862 PLUS | 1270x1830x1800 | 1800 |
| HE863, HE863 PLUS | 1270x1830x2000 | 1900 |
| HE864, HE864 PLUS | 1270x1830x2200 | 2000 |
| HE10802, HE10802 PLUS | 1500x2000x1800 | 2500 |
| HE10803, HE10803 PLUS | 1500x2000x2000 | 2600 |
| HE10804, HE10804 PLUS | 1500x2000x2200 | 2700 |
| HE12102, HE12102 PLUS | 1700x2200x1800 | 3500 |
| HE12103, HE12103 PLUS | 1700x2200x2000 | 3600 |
| HE12104, HE12104 PLUS | 1700x2200x2200 | 3700 |
| HE15122, HE15122 PLUS | 1900x2500x1800 | 4200 |
| HE15123, HE15123 PLUS | 1900x2500x2000 | 4300 |
| HE15124, HE15124 PLUS | 1900x2500x2200 | 4400 |
| HE18122, HE18122 PLUS | 1900x2700x1800 | 4200 |
| HE18123, HE18123 PLUS | 1900x2700x2000 | 4300 |
| HE18124, HE18124 PLUS | 1900x2700x2200 | 4400 |
| HE20152, HE20152 PLUS | 2250x3300x1800 | 12000 |
| HE20153, HE20153 PLUS | 2250x3300x2000 | 12100 |
| HE20154, HE20154 PLUS | 2250x3300x2200 | 12200 |
| HE25202, НЕ25202 PLUS | 2800x3800x1800 | 15400 |
| HE25203, HE25203 PLUS | 2800x3800x2000 | 15500 |
| HE25204, HE25204 PLUS | 2800x3800x2200 | 15600 |
| HE30252, HE30252 PLUS | 3300x4300x1950 | 22000 |
| HE30253, HE30253 PLUS | 3300x4300x2150 | 22100 |
| HE30254, HE30254 PLUS | 3300x4300x2350 | 22200 |
| GH542 | 1220x1530x1800 | 1100 |
| GH652 | 1300x1630x1800 | 1300 |
| GH762 | 1350x1730x1800 | 1650 |
| GH862 | 1420x1830x1800 | 1900 |
| GH10802 | 1650x2000x1800 | 2600 |
| GH12102 | 1850x2200x1800 | 3600 |
| GH15122 | 2100x2500x1800 | 4300 |
| GH20152 | 2400x3812x1800 | 12100 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 7 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Микроскоп видеоизмерительный портальный (модификация в соответствии с заказом потребителя) | UNIMETRO | 1 шт. |
| Контактный датчик | ТР20/МСР | по заказу |
| Телецентрический оптический датчик широкого разрешения | - | по заказу |
| Персональный компьютер с установленным ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Методика измерений» документа «Микроскопы видеоизмерительные портальные UNIMETRO. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;
Стандарт предприятия Dongguan Unimetro Precision Machinery Со., Ltd, Китай.
